Micropilot雷达液位变送器外观结构设计

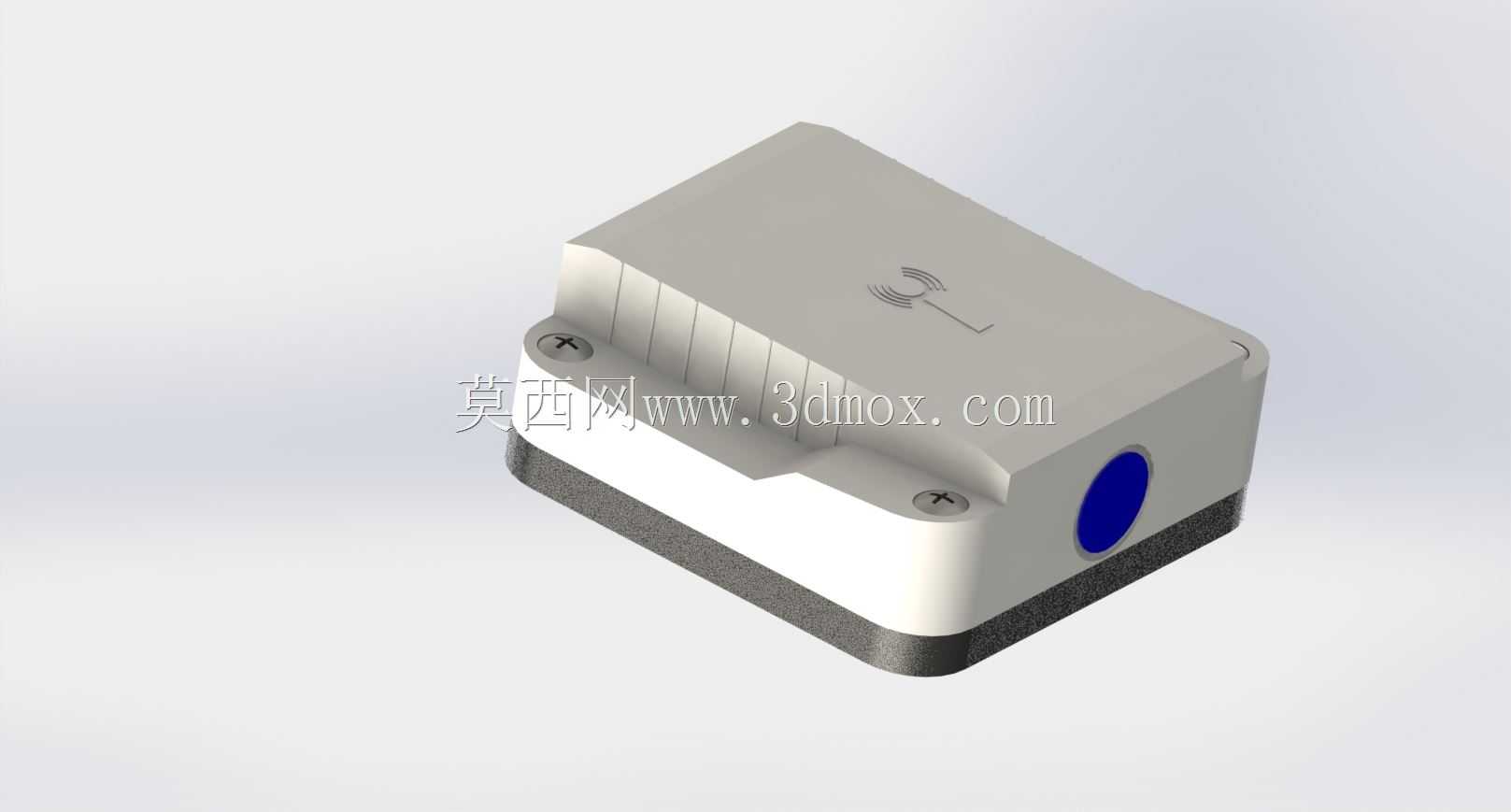

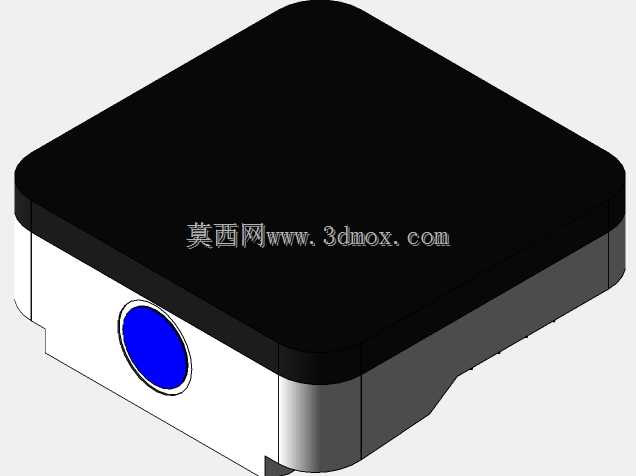

　　在化工储罐、粮油仓储、水处理池体这类需要持续监测内部介质液位的工业场景里，非接触式的雷达液位检测设备一直是现场选型的主流方向，本次呈现的Micropilot雷达液位变送器结构，正是针对这类工况的安装适配需求完成的三维结构设计。从实际落地的安装边界来看，这款变送器采用方正紧凑的盒式主体结构，主体外壳做了圆角过渡处理，顶部为平整的密封盖板结构，侧面预留了信号发射端的圆形窗口，整体外廓尺寸控制在小型仪表的适配区间，既可以直接通过侧壁预留的安装孔固定在储罐顶部的法兰基座上，也能搭配安装支架固定在池体边缘的护栏或预制平台上，不会因为结构突出过多造成现场巡检的磕碰风险，也能适配多数老旧储罐改造时的预留安装位尺寸，不需要额外对原有安装基座做扩孔或焊接改造。

　　从功能实现的结构设计思路来看，这款变送器的外壳采用上下分舱的结构逻辑，顶部平整区域内置雷达信号处理与通讯模块，下方靠近安装面的舱体预留了天线组件的安装空间，侧面的蓝色圆形窗口对应信号发射的透波区域，结构设计时特意将透波窗口做了内嵌式处理，避免现场落尘、凝露直接附着在透波材料表面造成信号衰减，同时外壳的接缝处都做了止口结构预留，后续装配时搭配密封胶圈就能达到工业现场要求的防护等级，适应户外露天安装时的雨淋、粉尘环境。不同于传统杆式天线的雷达液位计，这款紧凑型的盒式结构没有外伸的长杆天线，在安装空间局促的小型储罐、或者内部有搅拌桨等运动部件的罐体内部，不会出现天线被运动部件剐蹭、被介质挂料覆盖的问题，日常维护时只需要擦拭侧面透波窗口的积灰即可，不需要深入罐体内部清理天线。

　　在实际工况应用中，这款变送器可以适配多数常温常压下的液体、固体颗粒料位检测，不管是净水厂的滤池液位监测、化工厂的溶剂储罐液位监控，还是粮食加工车间的料仓料位检测，这种紧凑结构的变送器都能通过内置的雷达模块发射高频信号，通过接收介质表面的反射回波计算实时液位/料位数据，再通过内置的通讯模块将数据传输到厂区的中控系统。结构设计时特意将通讯接线的接口预留在设备侧方的隐蔽位置，避免顶部走线时雨水顺着线缆流入接线舱，同时外壳的边角做了钝化处理，现场安装人员操作时不会被尖锐边角划伤，整体重量控制在单人即可完成安装的区间，不需要额外借助吊装设备就能完成现场的安装与更换作业。

　　从建模的结构细节来看，这款模型还原了产品的实际装配关系，上下壳体的连接卡扣位置、透波窗口的压合结构、底部的安装定位槽都做了1:1的还原，结构工程师在做配套安装设计时，可以直接提取模型的安装孔位尺寸、外廓干涉边界，提前完成现场安装支架、法兰转接件的配套设计，不需要再反复核对二维图纸的尺寸标注。不同于市面上多数圆柱造型的雷达变送器，这种方正盒式的结构在做设备成套集成时，更容易并排安装在仪表柜或者集成式检测站上，相邻设备之间不会因为圆弧面的贴合问题造成安装间隙过大，也方便后续在外壳表面粘贴设备位号标识，标识粘贴后不会因为曲面出现起翘脱落的问题。在做现场布线设计时，方正的外壳结构也能让线缆的弯曲半径更容易控制，不会出现线缆过度弯折影响通讯稳定性的问题。
