Nexus4手机金属充电支架结构设计

　　这套结构围绕Nexus4这类直板智能手机的桌面放置与充电对接需求展开，整体采用钣金折弯成型的托架形式，没有额外注塑外壳与复杂装配零件，靠板材连续弯折形成自支撑形态。从实际使用场景看，这类托架常布置在办公桌、前台接待台、展会演示位或者居家床头柜上，手机斜置后屏幕朝向使用者，既方便查看通知、读取时间，也能在充电过程中保持线缆顺直，避免接头处反复弯折松脱。

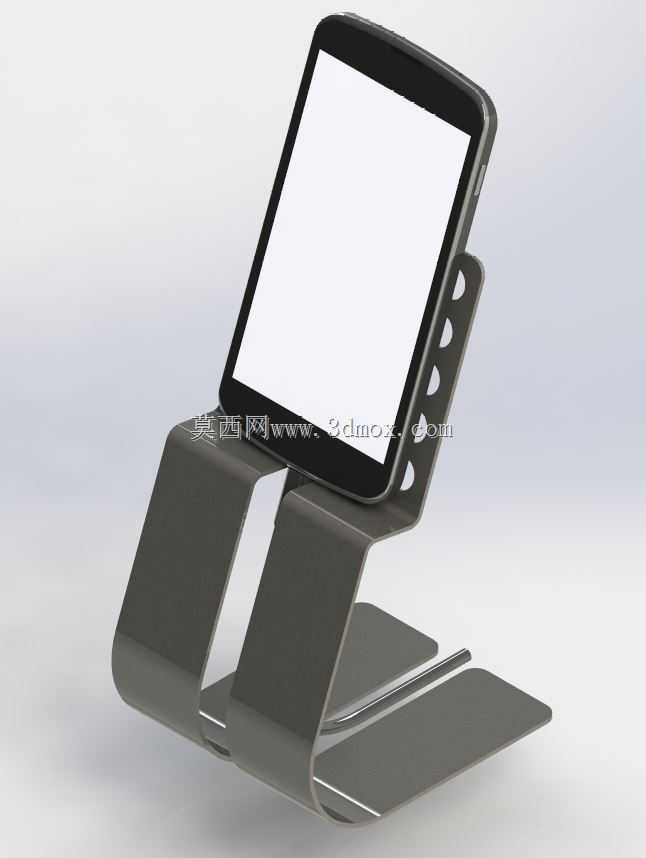

　　结构上最核心的是下部双支腿与底部承托翻边的配合。板材从两侧向上翻起形成倾斜靠背，靠背倾角控制在便于观看的范围，既不会因过陡让手机向后翻倒，也不会因过平占用过多桌面纵深。底部向前伸出的两道水平翻边构成手机下缘的限位挡边，挡边高度只需盖住手机底部一小段，就能阻止设备沿斜面向下滑动，同时不会遮挡屏幕显示区域，也给底部充电接口留出插拔空间。两支腿之间保留敞开缺口，充电线可以从缺口任意一侧引入，对接手机底部接口时不用强行绕线，线材自然下垂后不会在桌面拱起。

　　靠背上的开孔并非装饰，而是兼顾减重、避让与取放便利性。长圆孔和圆孔分布在手机背部贴合区域之外，手指可以穿过孔位捏住手机侧面，方便单手把设备从支架上取下；开孔同时减少钣金与手机背面的接触面积，降低漆面划伤风险，也让充电过程中背部热量更容易散出。板材边缘全部做折弯收边，外露边没有尖锐切口，手机靠上时接触的是圆滑过渡的弯折面，长期取放不会压伤手机中框。

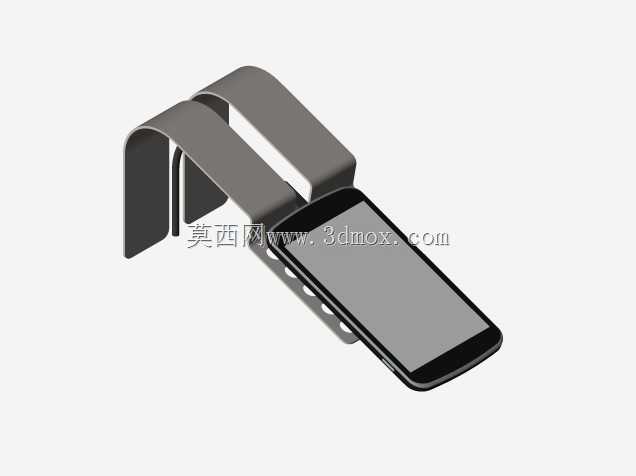

　　建模时需要先按手机外形建立参考实体，确定机身厚度、宽度、底部接口位置以及背部曲率，再反推支架的支撑边界。倾斜靠背的贴合面不必完全复刻手机背部弧面，金属支架依靠线接触与局部面接触即可稳定承托；重点控制左右两支腿的对称度，保证重心落在底部支撑多边形内。底部两道水平翼板向外展开，增大与桌面的接触跨度，按压手机屏幕上部时支架不会翘动。钣金展开后要核对折弯顺序，避免相邻折弯边干涉，折弯半径与板厚匹配，保证成型后回弹量在可接受范围。

　　安装边界方面，支架整体为独立桌面式结构，不需要螺丝固定，放置在平整台面上即可使用；底部翼板的外包络尺寸决定占用桌面面积，两翼之间的悬空区域用于走线。手机放入后，其重心投影应落在底部承托面附近，挡边承受向下滑移的分力，靠背承受向后倚靠的分力，二者共同形成稳定约束。设计中还要核对充电接头插入后的高度，若接头外壳较大，挡边与靠背下缘需预留缺口，防止接头顶住钣金导致手机无法贴靠。

　　从工程落地角度，这种形态适合薄板激光切割后数控折弯，少量点焊或完全免焊均可实现；表面处理可采用喷塑、阳极氧化或包覆软胶，以增加摩擦力并保护手机外壳。三维建模过程中把手机参考件、支架钣金件、充电线缆和接头分别装配，能够直接检查插拔行程、屏幕可视角度、支架防翻稳定性以及手指取放空间，减少实物试做时的返工。
