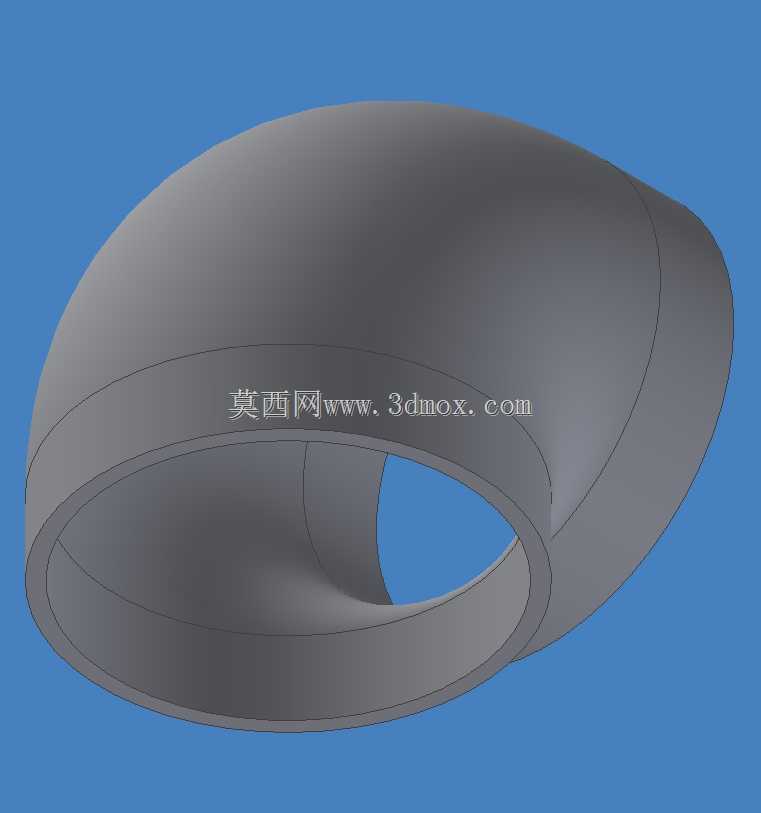

两英寸壁厚90度流体转向弯头结构

　　在民用给排水、工业流体输送、暖通循环、小型工艺管路布设场景里，90度弯头是改变管路走向最常用的基础配件，这款两英寸规格、壁厚2mm的90度弯头，适配公称通径两英寸的低压流体输送管路，日常多用于常温清水、低压压缩空气、无强腐蚀性的常规流体管路转向布设。从实际安装场景来看，这类弯头常出现在楼宇给排水支管、小型设备循环冷却管路、车间低压气路的转角位置，不需要额外定制异形转接件，就能实现管路的直角转向，减少管路布设时的空间占用，避免直管硬弯折带来的通径缩窄、应力集中问题。做这款弯头的三维结构时，首先要考虑的是管路对接的同轴度要求，两端的承插/对接端面必须保持严格的垂直角度偏差控制，两端接口的轴线夹角严格控制在90度±0.5度范围内，

　　避免安装后出现管路别劲、密封面错位渗漏的问题。弯头的弯曲半径采用常规长半径设计，弯曲段的内壁做顺滑过渡处理，没有突变的台阶或者棱角，流体经过转向位置时的局部阻力系数更低，能减少流体输送过程中的压损，也能避免杂质在转角位置沉积堵塞，尤其是输送带有少量细小颗粒的流体时，顺滑的内壁流道能降低颗粒对管壁的冲刷磨损，延长配件的实际使用寿命。壁厚2mm的参数设定，是匹配两英寸通径管路的常规工作压力等级，满足1.6MPa以下低压管路的强度要求，弯曲段的壁厚做了均匀性控制，建模过程中通过扫掠特征做壁厚偏移时，特意校验了弯曲外侧的壁厚减薄量，避免弯曲位置因为成型过程中的壁厚拉伸导致强度不足，实际生产中无论是采用注塑成型还是金属冲压、焊接工艺，

　　这个壁厚参数都能保证成型后的结构强度，同时不会因为壁厚过大造成材料浪费、安装重量增加。从安装边界来看，这款弯头的两端接口尺寸完全匹配同规格的直管、法兰、三通等标准管路配件，安装时不需要额外做端面修磨，直接采用粘接、热熔、焊接或者螺纹连接（根据实际材质适配对应连接方式）即可完成装配，弯头的整体外轮廓尺寸紧凑，在狭小的管路布设空间里，比如设备内部的集成管路、墙面暗装的给排水管路，不会因为弯头外形过大造成安装空间不足，转角位置的外圆弧过渡也能避免安装过程中划伤施工人员、剐蹭周边的其他管线。设计过程中特意规避了短半径弯头的流道急转问题，长半径的弯曲段让流体转向更平缓，在水泵出口、阀门下游这类流态不稳定的管段使用时，

　　能减少湍流产生的振动和噪音，提升管路系统运行的稳定性。另外，弯头的外表面做了光滑的圆弧过渡，没有突出的棱角或者加强筋结构，不管是做表面防腐喷涂还是保温层包裹，都能让包覆层更贴合，减少防腐、保温施工的难度，后期管路维护时，光滑的外表面也不容易积灰积垢，清洁打理更方便。在三维建模的细节处理上，两端的对接端面做了微小的倒角处理，安装时更容易插入对应的直管或者接头内，不会因为端面的锐边卡住密封件或者管材，提升现场安装的效率，倒角尺寸控制在0.5mm左右，既不影响接口的密封接触面积，又能起到安装导向的作用。对于管路设计人员来说，这个规格的弯头是管路三维布管时的常用标准件，建模时严格遵循通用管路配件的尺寸规范，直接调用就能完成管路装配，不需要反复核对安装干涉问题，能大幅提升布管设计的效率，装配后也能直接用于管路的应力分析、流场模拟，准确计算管路的压损、转角位置的应力分布，为整个管路系统的选型和固定支架布设提供准确的模型依据。
