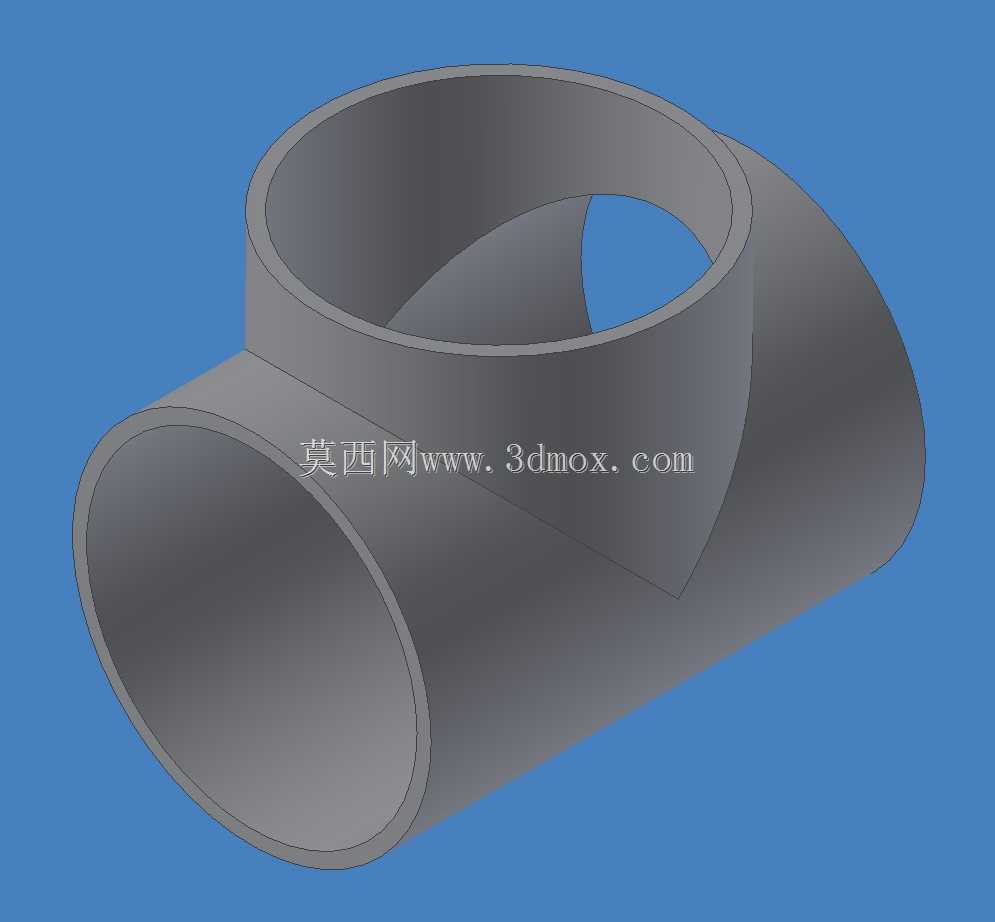

两英寸等径正交三通管道连接件结构

　　在民用给排水、工业流体输送、暖通空调管路布设、化工介质传输等诸多场景中，管路走向的分支汇流是管路系统搭建时无法避开的结构需求，等径正交三通作为管路系统里应用频次极高的分支连接件，承担着将垂直交汇的两条同管径管路连通，实现流体分流、合流的核心作用。这款两英寸规格的正交三通，采用等径对接设计，主管与支管的公称通径完全一致，能够直接匹配同规格的直缝焊管、无缝钢管或者硬质PVC管路，不需要额外做变径转接，能有效减少管路接头数量，降低系统泄漏风险点。从结构设计逻辑来看，该三通的相贯线区域做了平滑过渡处理，没有尖锐的结构棱角，一方面是为了降低流体在交汇区域的局部阻力，减少介质流经时的湍流、压损情况，避免长期运行过程中介质内杂质在转角区域淤积，

　　另一方面也能缓解管路内压力波动时，相贯线位置的应力集中问题，提升管件整体的承压能力。在外形尺寸与安装边界上，该三通的主管保持直通结构，两端的对接端面预留了标准的焊接或者套接余量，支管垂直于主管轴线方向引出，支管端面同样预留了对接余量，安装时不需要对管件本体做二次切削加工，只要保证对接管路的轴线与三通对应端口的轴线重合，就能完成精准对接，不管是采用焊接、沟槽卡接还是螺纹连接的安装方式，都能保证对接后的管路同轴度，避免出现管路错位带来的额外应力。实际工程应用中，这类等径正交三通常被用在需要对称分流的管路节点，比如暖通系统里的供回水干管分支、给排水系统里的立管接水平支管、压缩空气管路的工位分支等场景，相比采用弯头拼接的分支结构，

　　一体成型的三通结构密封性更好，结构强度更高，占用的安装空间更小，不需要额外设置支撑固定件就能保证管路节点的结构稳定性。建模过程中，相贯线的生成是整个结构的核心难点，需要严格保证主管与支管的圆柱面完全贴合，不能出现缝隙或者重叠面，否则后续做工程仿真或者出工程图时会出现结构错误，管壁厚度采用2mm的均匀壁厚设计，既满足常规低压流体输送的承压要求，也不会因为壁厚过大造成材料浪费、管件重量过高的问题，端口位置的端面做了平齐处理，没有飞边或者结构凸起，方便现场安装时的对接定位，也能保证密封件安装时的贴合度。在管路系统的压力测试场景下，这类一体结构的三通相比拼接式管件，能够承受更高的水锤冲击，不会在长期使用过程中出现接口开裂、渗漏的问题，

　　支管与主管的连接位置做了圆弧过渡，没有直角转角，流体流经时的流向变化更平缓，能有效降低管路运行时的水流噪音，提升民用建筑给排水系统的使用体验。对于设备集成类的管路布设场景，这类标准规格的三通可以直接从标准件库调用，不需要单独做定制化设计，能大幅缩短管路系统的设计周期，安装时也能直接采购对应规格的成品管件，减少现场加工的工作量，提升施工效率。
