意大利款吸气式工业涡流设备结构

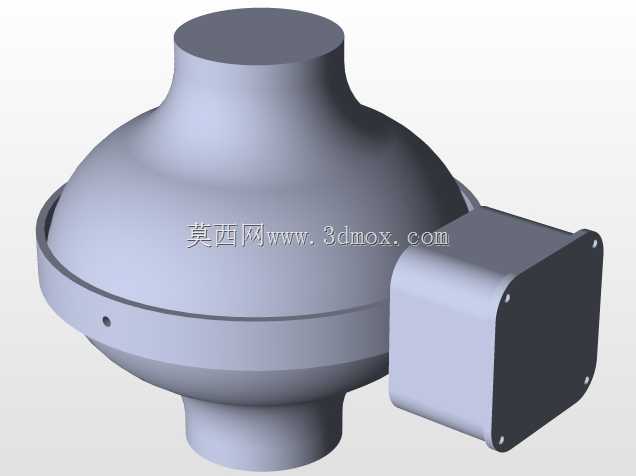

　　做工业气路系统选型和结构设计快十二年，经手的负压发生、流体输送类部件少说也有上百种，这款CA100MD吸气涡流结构第一次拆三维数模的时候，就能感觉到是典型的南欧工业设计思路——没有冗余的装饰结构，所有外形轮廓全是为功能和安装让位。先从实际应用场景说，这类涡流吸气部件最常出现在小型集中除尘工位、实验室通风柜支路、食品加工线的碎屑吸除工位，还有小型医用负压吸引系统的前端发生段，不像大型高压风机那样占空间，也不用配套复杂的减震安装基座，适合对安装空间有严格限制的紧凑型气路布局。

　　从实际用途来看，它的核心作用是通过内部涡流腔的流道设计，在上下贯通的接口处形成稳定负压，不需要额外的叶轮传动结构做动密封，靠侧置的动力模块驱动内部涡流发生组件，就能实现连续的吸气作业，这种结构最大的优势是动密封点少，长期运行的时候不会因为密封磨损出现负压泄漏，适合输送含少量细小粉尘、水汽的气体，不会像普通叶轮式吸气泵那样容易被杂质卡滞。

　　说到功能特性，首先要提它的流道设计，上下两个同轴的圆形接口是标准的管路对接端，接口的外径公差控制在h7级别，不管是插PVC硬管还是配硅胶软连接，都能保证配合面的密封性，不需要额外打胶或者做过度的密封处理。主体的球形涡流腔是整个部件的核心，球形内壁的曲率是经过流场仿真优化的，气流进入腔体之后会沿着内壁形成稳定的螺旋涡流，不会出现乱流导致的负压波动，实际运行的时候，接口处的负压波动值能控制在额定值的3%以内，对于需要稳定负压的精密吸附工位来说，这个参数非常关键。侧置的方形模块是动力安装舱，和涡流腔之间用四个安装孔做刚性连接，结合面有一圈密封槽，装配的时候压入O型圈就能实现腔体和动力舱之间的密封，不会出现漏气泄压的问题。

　　再讲设计思路，整个结构的壁厚是均匀的3mm，不管是用注塑工艺做工程塑料材质的量产件，还是用铝合金压铸做工业级耐高温款，都能保证成型的时候不会出现壁厚不均导致的缩痕、变形问题。主体球形腔和上下接口的过渡段用的是大圆角顺滑过渡，没有直角拐角，一方面是减少气流在拐角处的阻力损失，另一方面也避免了应力集中，在设备运行产生振动的时候，过渡位置不会因为长期应力集中出现开裂。侧置动力舱的四个安装孔是内嵌铜套的设计，反复拆装动力模块的时候不会因为螺丝拧紧导致螺孔滑牙，这个细节是很多国内同类产品容易忽略的，很多同类型号直接在塑料或者铝壳体上攻丝，拆装两三次螺孔就废了，后期维护非常麻烦。

　　最后说外形尺寸和安装边界，整个部件的总高度从下接口端面到上接口端面是128mm，主体球形腔的最大直径是112mm，侧置动力舱突出主体的尺寸是62mm，动力舱的端面尺寸是70mm见方。安装的时候不需要做专门的固定支架，上下接口对接管路之后，只要在侧置动力舱的背面预留20mm的散热空间，周围预留15mm的拆装操作空间就能满足使用要求，整体的安装占用空间比同流量的叶轮式吸气泵小40%左右。上下接口的中心是在同一条竖直线上，做管路布局的时候可以直接串接在垂直管路上，不需要做额外的变向弯头，能减少整个气路的接头数量，降低泄漏点。另外整个结构的重心是落在上下接口的轴线上的，串接在管路上之后不会因为偏心导致管路承受额外的弯矩，长期运行不会出现管路接口变形漏气的问题。

　　在做三维建模复刻或者选型适配的时候，要特别注意涡流腔内部的导流槽尺寸，那个位置的角度偏差超过2度，就会导致涡流形成不稳定，负压值达不到设计要求，还有侧置动力舱和腔体连接的密封槽深度，要控制在1.8mm±0.1mm，压入线径2mm的O型圈才能保证合适的压缩量，压缩量太大容易导致装配的时候O圈被挤切，压缩量太小又会密封不严。另外上下接口的端面要做0.8mm的倒角，装配管路的时候不会割伤软连接的内壁，也能方便硬管的插接导向。
