平地机铁负载SAE4140压力杆结构设计

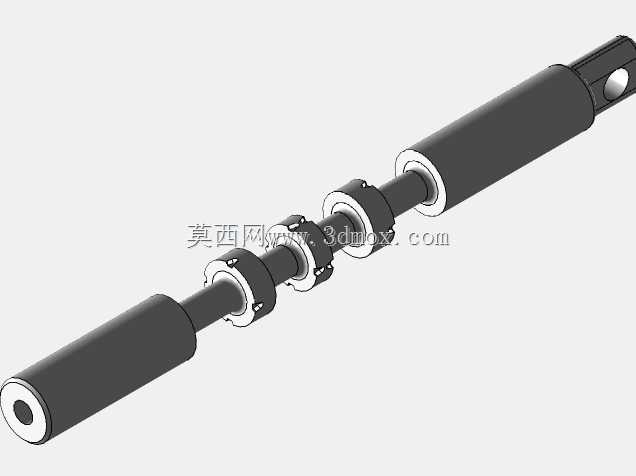

　　平地机作为土方作业、路面整平、场地修整场景下的核心工程设备，其工作装置的动作执行精度直接决定最终作业面的平整度与作业效率，压力杆作为连接液压执行端与工作铲刀架的核心传力部件，承担着负载传递、动作导向、行程限位的多重作用。这款采用SAE4140合金结构钢打造的压力杆，在设计阶段首先围绕平地机重载作业的受力特性做了针对性的材料匹配，SAE4140作为铬钼系调质钢，具备优异的淬透性与调质后的综合力学性能，在承受交变冲击载荷、频繁往复推拉的工况下，能有效避免杆件出现塑性变形、疲劳断裂的失效问题，适配平地机在硬质土层整平、边坡修整、路肩刮平这类大负载作业场景的受力需求。从结构设计逻辑来看，这款压力杆采用分段式同轴结构布局，

　　杆体主体为等直径圆钢加工而成，两端分别设置了铰接连接端与活塞配合端：其中一端的扁头铰接结构预留了标准销孔，用于和铲刀架的铰接支座配合，销孔位置做了局部加厚处理，避免铰接位置受侧向力时出现孔壁挤压变形；另一端的圆柱配合段用于和液压油缸的活塞内腔配合，配合面的粗糙度与尺寸公差严格按照液压元件的配合要求设计，保证往复运动过程中不会出现卡滞、偏磨的问题。杆体上设置的多组环形凸肩结构，并非简单的装饰结构，而是承担着行程限位、密封件支撑、导向套配合的多重作用：靠近活塞端的凸肩用于限制活塞的最大伸出行程，避免油缸过行程造成的密封件损坏；中间位置的几组凸肩分别和油缸内壁的导向套、防尘圈配合，在杆件往复运动过程中始终保持同轴度，

　　避免杆体受偏载时出现别劲问题，同时凸肩的台阶面可以为密封件提供稳定的支撑面，减少液压油泄漏的风险。在安装边界的设计上，这款压力杆的整体长度完全匹配对应型号平地机液压油缸的内部安装空间，铰接端的销孔直径与铲刀架支座的销轴尺寸采用间隙配合设计，装配时无需额外修配即可完成安装；杆体的最大外径小于油缸内壁的最小通径，保证杆件在全行程伸缩过程中不会和缸体内壁发生剐蹭。从实际使用场景来看，这款压力杆除了应用在平地机的铲刀升降液压回路中，也可适配同负载等级的其他工程机械液压执行机构，其结构设计充分考虑了野外作业的维护便利性，杆体表面做了调质后的氧化处理，具备基础的防锈能力，在多尘、多雨的野外作业环境下，不会因为表面锈蚀影响和密封件的配合精度。

　　设计过程中针对杆件的受力薄弱点做了有限元校核，在额定推拉力负载下，杆体的最大应力出现在铰接端销孔位置，应力值远低于SAE4140调质后的屈服强度，安全系数满足工程机械行业的重载设计要求；杆体的同轴度公差控制在合理范围内，避免高速往复运动时出现抖动问题，保证铲刀动作的平稳性，最终实现整平作业时的精度控制。不同于普通的通光杆设计，这款压力杆的分段凸肩结构还能在油缸内部起到辅助稳流的作用，减少液压油快速流动时对杆体的侧向冲击，进一步提升杆件动作的平顺性。
