异形扭转夹持弹簧精密结构设计

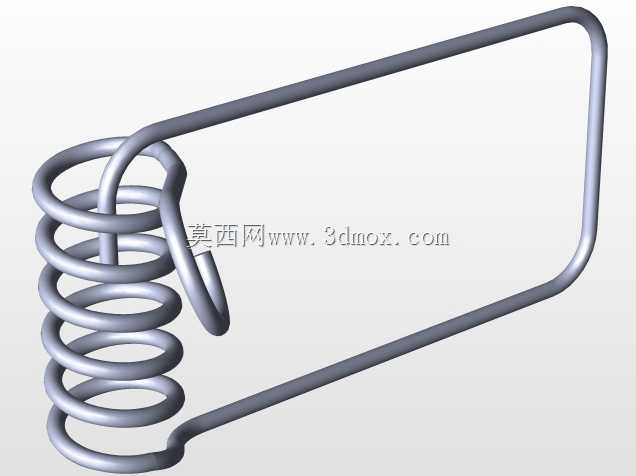

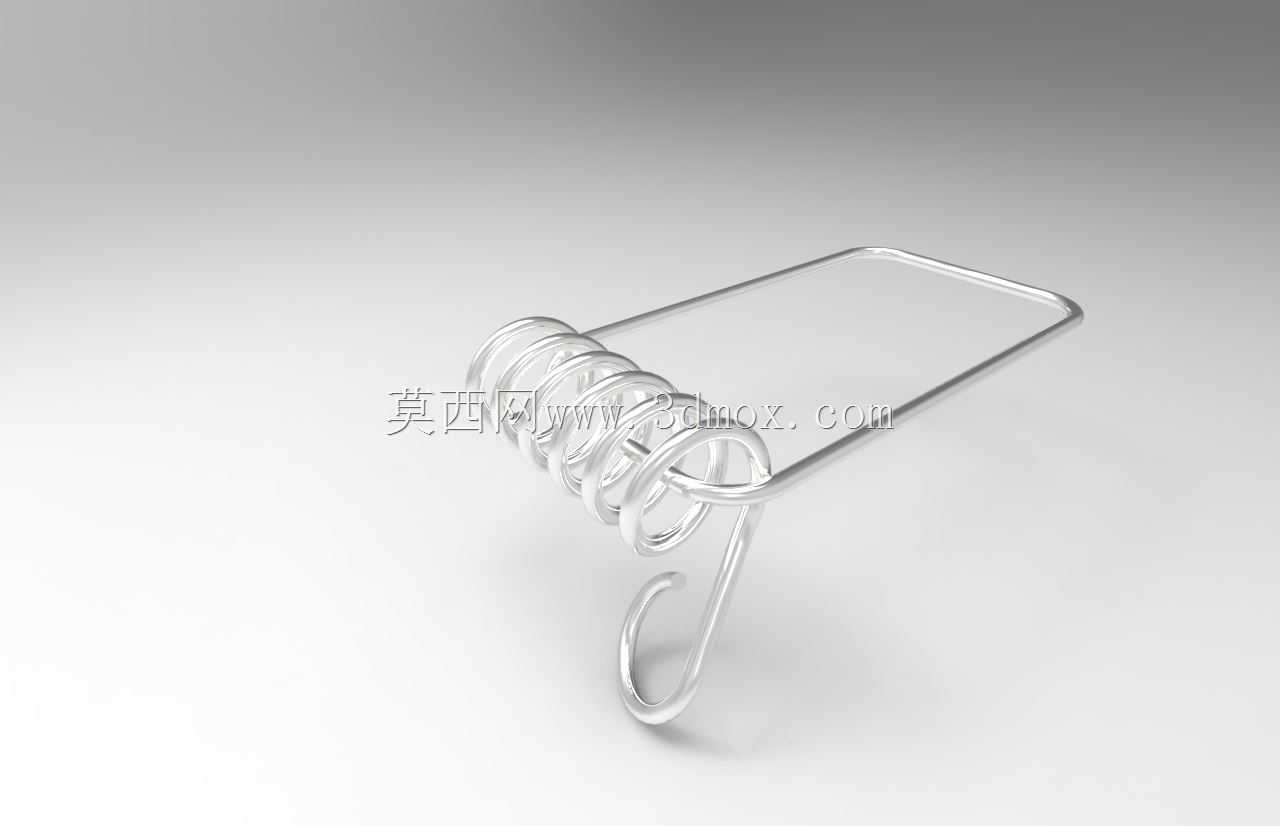

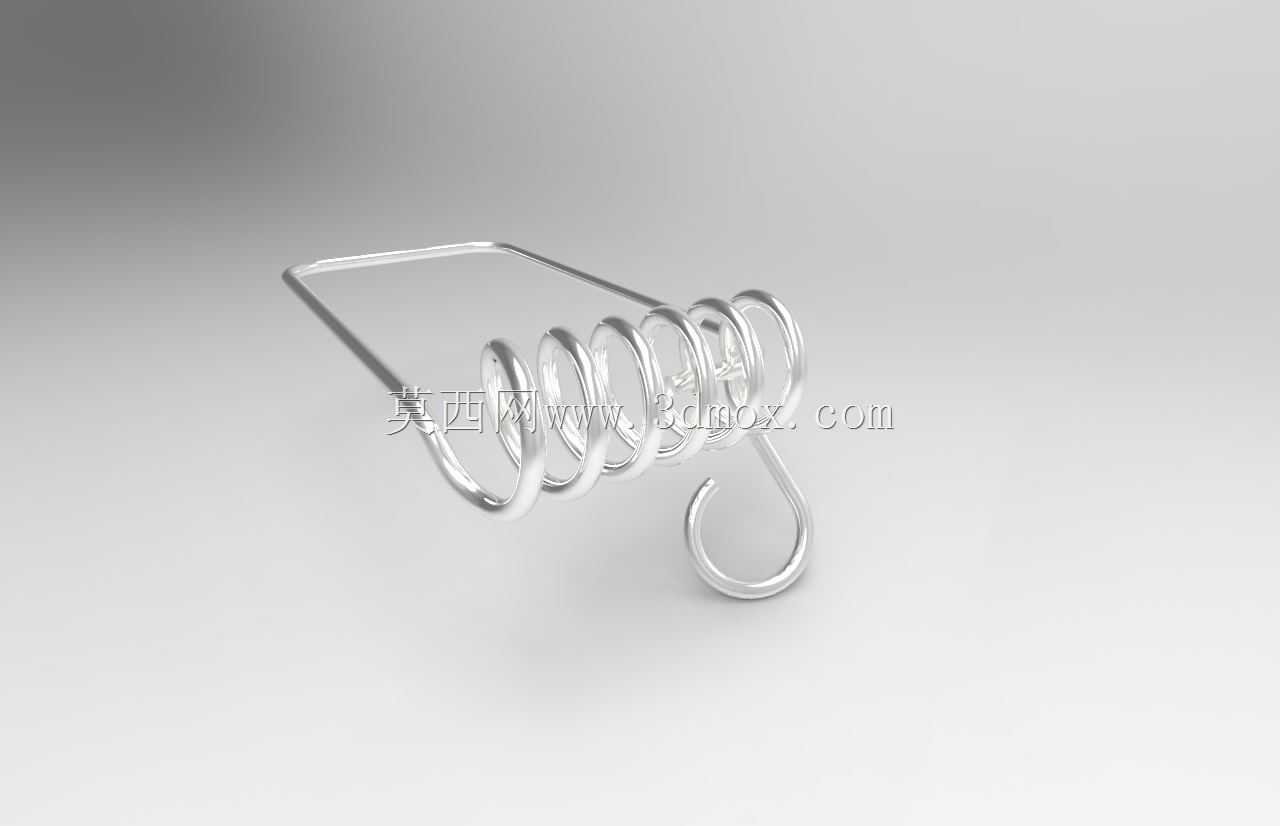

　　在日常工装夹具、小型手持夹持器具、文具弹性构件以及轻载定位机构的开发场景里，这类一端为平直框型夹持端、中段为密绕螺旋储能段、末端带弯钩限位的异形扭转弹簧，是非常典型的非标弹性五金件。很多初入结构设计的工程师在搭建这类弹性件时，容易直接调用标准圆柱螺旋弹簧库文件，忽略两端异形结构的受力传递路径，最后装配时才发现夹持端开口角度不对、弯钩挂接位置和安装座卡槽错位，或者螺旋段在反复扭转后出现相邻圈干涉摩擦，导致整个弹性机构的回弹力衰减远超预期。

　　从实际受力逻辑来看，这款弹簧的平直框型端并非装饰结构，它是直接作为夹持工作面使用的：在配套的小型夹持器具里，这段平直金属丝会抵靠在被夹持物件的外壁，比如纸质文件、薄塑料片、细线路板边角，当使用者按压器具手柄时，中段螺旋段发生扭转变形，储存弹性势能，松开外力后，螺旋段的回复力矩带动平直夹持端压紧工件，末端的弯钩则直接卡入器具基座的预留挂孔里，承担弹簧另一端的反作用力支点，不需要额外设计压块或者紧固件来固定弹簧端头，减少装配零件数量。

　　建模过程中首先要确定金属丝的线径参数，这类轻载夹持弹簧一般选用0.8到1.5毫米直径的弹簧钢丝，线径过细会导致夹持力不足，稍厚的工件就会出现松脱；线径过粗则需要很大的按压力才能驱动器具开合，长期使用会让操作者手部疲劳。中段螺旋段的圈数需要根据所需扭转行程匹配，圈数越多，单位扭转角度下的钢丝应力越低，疲劳寿命更长，但整体轴向占用空间也会同步增加；圈数过少则弹簧刚度偏大，小角度开合就会产生很大的抗力，同时钢丝表面应力容易超过材料的许用扭转应力，反复弯折后出现断裂。螺旋段的中径一般取线径的6到10倍，这个比例区间既能避免卷绕成型时钢丝内侧过度挤压产生残余应力，也不会因为螺旋中径过大导致弹簧整体刚性偏软，出现夹持端晃动错位。

　　平直夹持端的弯折角度需要和配套器具的上压爪轮廓完全贴合，这段框型结构的两个长边要保持平行，弯折处的圆角不能过小，否则折弯位置会产生应力集中，在弹簧反复开合的过程中，折弯圆角处最先出现裂纹。末端弯钩的圆弧半径要和基座挂销的直径匹配，弯钩开口处要预留少量装配间隙，方便组装时直接卡入挂销，同时弯钩的收尾端要略微向内收，避免器具在振动工况下弹簧从挂销中滑脱。

　　安装边界方面，整个弹簧在装配状态下，螺旋段的轴线要和器具的旋转销轴轴线保持同轴，弹簧的两个伸出端分别抵靠手柄和基座的限位槽，工作时螺旋段的相邻簧圈之间要保留0.1到0.2毫米的侧向间隙，避免扭转过程中簧圈互相摩擦刮掉表面镀层，既影响外观也会产生额外的运动阻力。平直夹持端的伸出长度要根据最大夹持厚度调整，当夹持厚度达到设计上限时，弹簧的扭转角度不能超过材料允许的最大变形角，一般弹簧钢的最大允许扭转角度对应切变应力不能超过600兆帕，长期循环载荷下还要预留30%左右的安全余量。这类弹簧除了手持夹持文具之外，还可以用在小型电器的电池仓弹片、灯具卡扣、自动化设备的轻载顶出机构里，只需要调整两端的弯折形状、螺旋段圈数和钢丝线径，就能适配不同的安装空间和弹力需求。建模时通过扫掠命令生成连续的钢丝实体，全程保证丝材路径顺滑无尖角，后续导入工程图时可以直接展开钢丝的总长度，用于核算材料成本和制定卷绕折弯工艺。
