带腰形安装孔铰接式支座结构设计

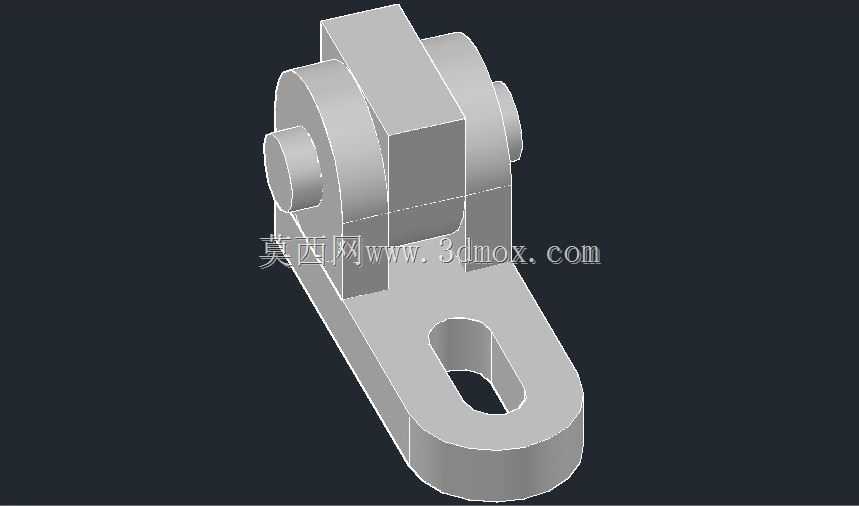

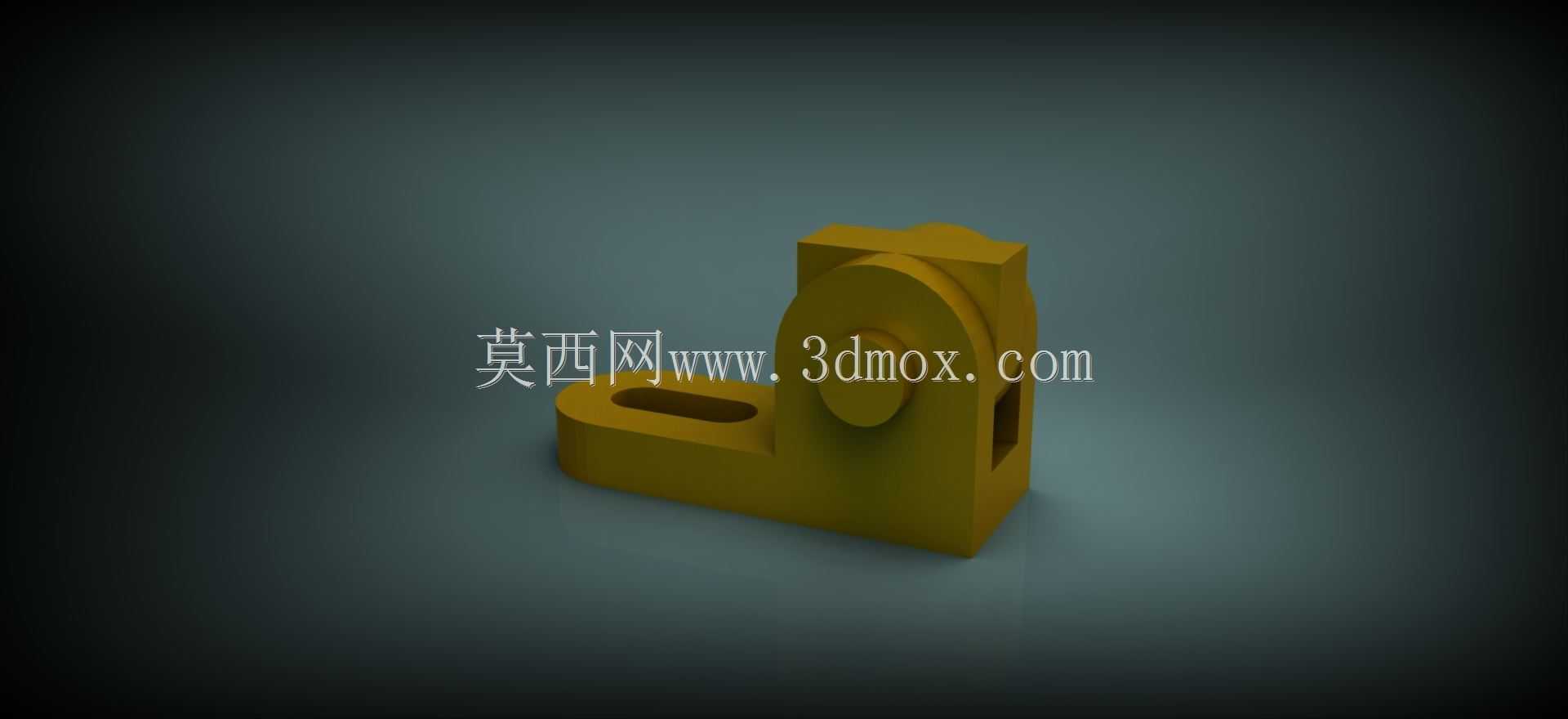

　　在工业自动化生产线、小型工装夹具、输送线辅助定位机构的搭建场景里，这类带腰形安装孔的铰接支座是非常常见的连接构件，主要承担两个相对转动部件之间的铰接支撑作用，同时兼顾安装位置的微调需求，避免加工误差带来的装配卡滞问题。从结构功能上看，上部的双凸耳同轴孔结构是核心铰接位，用来穿装铰接销轴，连接需要实现绕轴摆动的连杆、摆臂或者压头类零件，孔位的同轴度公差需要控制在IT7级以内，才能保证销轴转动顺畅，不会出现别劲、磨损过快的问题；下部的底座部分做了圆角过渡处理，既可以减少应力集中，也能避免安装时锐边划伤操作人员，底座上开设的长圆形腰形孔，是专门为安装位置调整预留的余量，现场装配时可以沿着腰孔长度方向微调支座的固定位置，

　　补偿机架安装面的孔位加工偏差，不需要额外扩孔或者修配安装面，能大幅缩短现场调试的周期。设计这类支座的时候，首先要根据所连接部件的最大摆角确定上部双耳的间距，间距过小会限制摆臂的摆动范围，间距过大则会增加不必要的结构重量，同时要核算铰接孔的直径与所受径向载荷的匹配性，按照常规的销轴剪切强度计算，孔壁的挤压应力要控制在材料许用挤压应力的70%以下，保证长期往复摆动下不会出现孔位变形、松旷的问题。底座部分的厚度需要结合安装螺栓的规格确定，腰形孔的宽度要比选用的固定螺栓大0.5-1mm，长度方向的调整量通常设置在10-20mm区间，足够覆盖常规的现场安装偏差范围，底座与上部双耳的连接位置做了加厚的加强筋结构，

　　避免承受侧向载荷时出现根部断裂的情况。从安装边界来看，这类支座的整体高度通常控制在80-120mm区间，底座宽度在40-60mm，安装时需要保证底座与安装面完全贴合，固定螺栓拧紧后要检查铰接孔的同轴度，穿入销轴后手动转动连接部件，确认无卡滞之后再穿装开口销或者轴端挡圈完成轴向固定。实际应用中，这类支座常被用在小型气动压装机构的摆臂连接位、输送线的挡料板铰接位、工装夹具的快速夹紧臂支撑位，相比固定式的连接座，它的铰接结构可以实现预设角度的摆动，腰形孔的设计又降低了安装面的加工精度要求，不需要在机架加工时严格保证孔位的绝对位置度，能有效降低零部件的加工成本。在建模过程中，需要重点注意双耳内侧面的平行度公差，

　　以及铰接孔与底座安装面的垂直度公差，这两个形位公差直接影响最终的装配效果，如果平行度超差，会导致摆臂转动时与耳片侧面产生摩擦，长期使用会出现异常磨损；如果垂直度超差，销轴会处于倾斜状态，转动阻力会大幅提升，甚至会出现锁死的情况。另外，所有的锐边都需要做R1-R2的圆角处理，除了减少应力集中之外，也符合机械加工的安全规范，避免热处理或者搬运过程中出现应力开裂的问题。材质选择上，这类支座通常选用45号钢加工后做发黑处理，有防腐需求的场景也可以选用304不锈钢材质，根据实际载荷大小调整耳片厚度和铰接孔直径即可，不需要大幅改动整体结构形式，具备很强的通用性，能够适配多数轻载摆动机构的连接需求。
