在传动系统的轴系布局设计中,双轴支撑支架是承担两根平行轴定位、承载与安装基准的核心五金构件,这类构件广泛应用于轻工输送设备、小型传动模组、通讯设备内部走线与轴件固定、电子生产流水线的辅助定位单元等场景,区别于单轴支撑座,双支架可在同一安装基准面上完成两根平行轴的同轴度、平行度公差管控,大幅减少分散安装带来的累计装配误差,降低现场调试的校准工作量。从实际使用场景来看,这类双支架常被用于导向轴、传动轴的两端固定工位,比如小型皮带输送线的从动轴与张紧轴并排安装场景,或是通讯设备内部滑动导杆的两端支撑工位,需要同时保障两根轴的安装位置精度,避免轴件运行中出现偏摆、窜动问题,进而影响配套的滑动件、传动件运行稳定性。

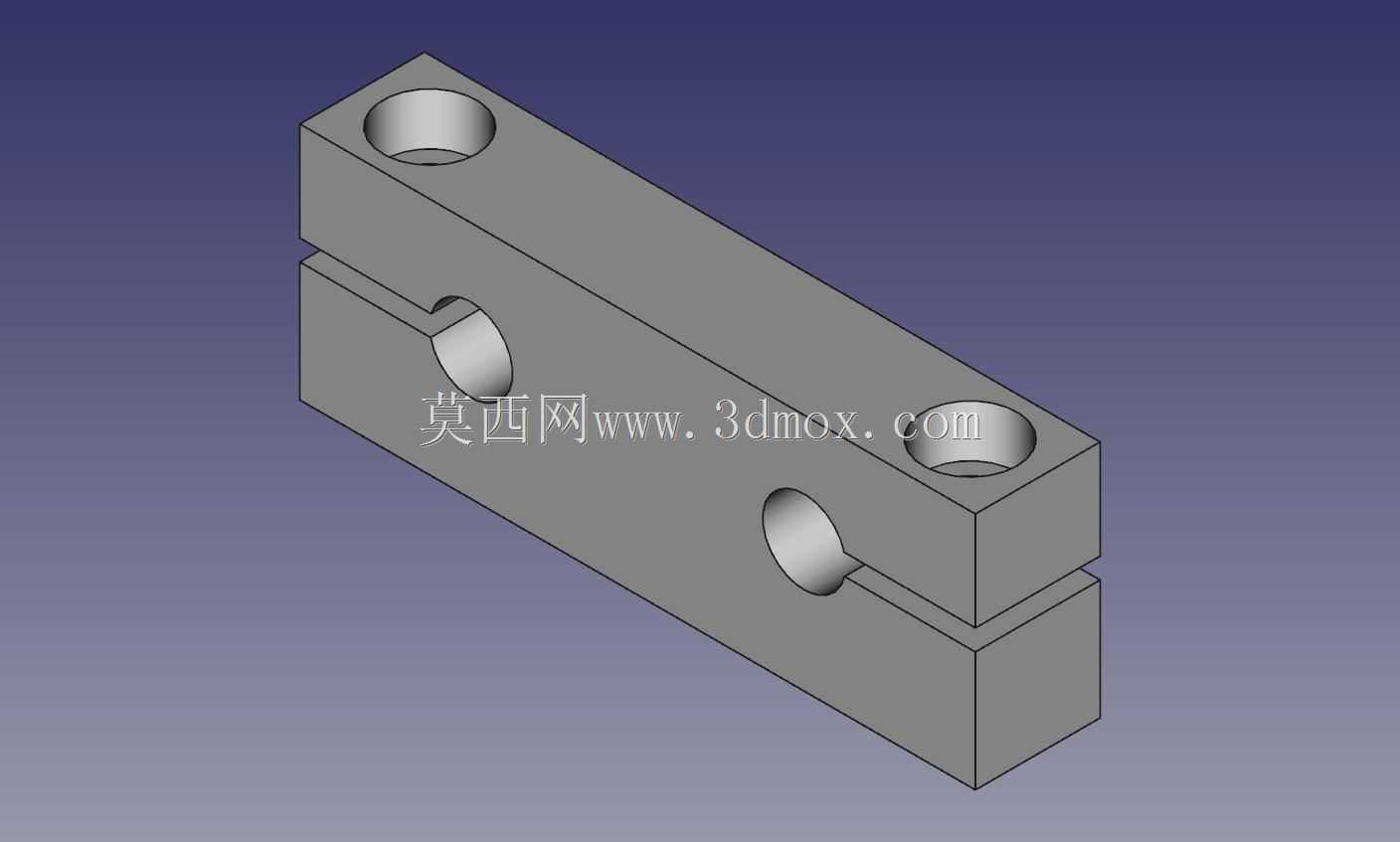

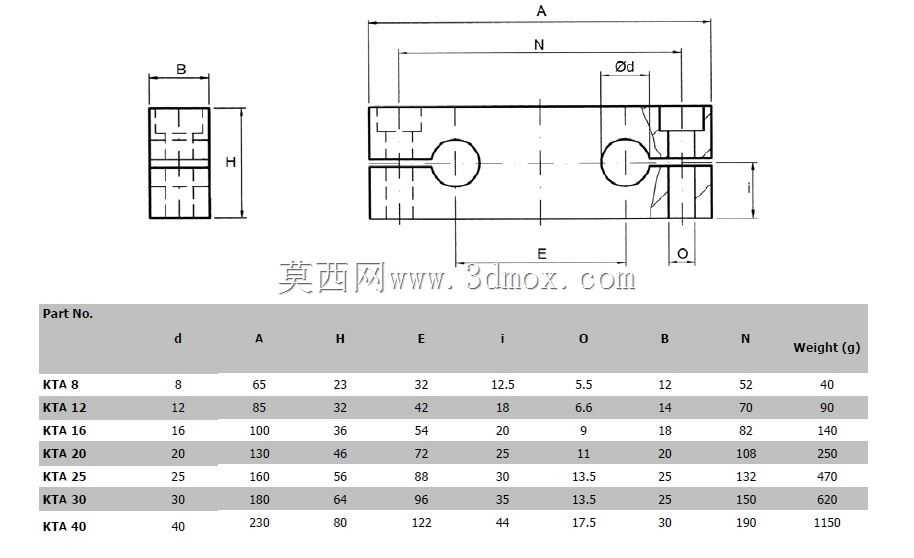

从结构设计逻辑来看,这款KTA系列双支架采用整体式块状基体设计,基体上开设两个同轴度一致的轴安装孔位,孔侧设计开缝夹紧结构,通过锁紧螺栓可实现对穿入轴件的抱紧固定,无需额外加工轴肩定位,适配光轴的快速安装与位置调整。基体的安装底面为平整加工面,可直接贴合设备安装基板通过螺栓完成固定,保障安装基准的平面度要求。针对不同轴径的使用需求,该系列支架覆盖8mm到40mm的适配轴径范围,每个规格对应明确的安装边界尺寸:比如适配8mm轴的规格,整体长度为65mm,安装孔中心距为32mm,基体厚度23mm,宽度12mm,轴孔中心到安装底面的高度为5.5mm,整体长度方向的安装孔跨距为52mm;适配40mm轴的大规格型号,整体长度达到230mm,安装孔中心距为122mm,基体厚度80mm,宽度30mm,轴孔中心到安装底面高度17.5mm,安装孔跨距190mm,可满足不同负载等级的双轴安装需求。
设计过程中需要重点管控几个核心公差维度:首先是两个轴安装孔的平行度公差,需要控制在0.02mm/100mm以内,避免两根轴安装后出现平行度偏差,导致轴上滑动件卡顿、传动带跑偏;其次是轴孔与安装底面的垂直度公差,保障轴件安装后与安装基准面垂直,避免轴件承受额外的弯曲应力;再者是开缝夹紧结构的壁厚设计,需要兼顾夹紧力与基体强度,壁厚过薄会导致夹紧时基体变形过大,重复定位精度下降,壁厚过厚则会导致锁紧螺栓需要的扭矩过大,操作不便,同时增加整体重量。从材质选型角度,这类支架常规采用45号钢加工后做发黑处理,兼顾结构强度与防锈能力,部分有轻量化需求的场景也可采用6061铝合金加工,降低整体重量的同时保障足够的支撑刚性。
在实际选型应用时,需要先确认所需支撑的轴件直径,匹配对应规格的支架,再核对安装空间的边界尺寸,确认支架的总长、总宽、总高尺寸是否符合安装腔体的空间限制,同时要核算轴件运行时的径向负载,确保所选规格的支架承载能力满足工况要求,比如小规格8mm轴径的支架单孔承载约40g对应的额定负载,大规格40mm轴径的支架单孔承载可满足1150g对应的额定负载,适配不同负载等级的传动场景。安装过程中需要先将支架固定在安装基准面上,再穿入轴件,初步调整轴件位置后再锁紧夹紧螺栓,避免强行敲入轴件导致支架孔位变形,影响后续的装配精度。这类整体式双支架相比两个独立单轴座拼接的安装方式,优势在于出厂时已经完成了两个孔位的位置精度加工,现场安装无需反复校准两轴的平行度与中心距,可大幅提升装配效率,同时整体式结构的抗振性能更好,在有持续振动的工况下也能长期保持轴系的位置精度,减少后期维护调整的频次。
