外六角全螺纹紧固螺钉结构设计

　　在各类机械装配、电子设备组装、通讯器材搭建场景中，外六角全螺纹螺钉是应用频次极高的基础紧固元件，小到消费电子内部结构锁附，大到工业设备机架拼接、通讯基站构件固定，都能见到这类零件的身影。不同于部分长规格半螺纹螺栓的受力设计，全螺纹结构的螺钉在拧入对应螺纹孔后，整个杆体的螺纹段都能与内螺纹形成咬合接触，在薄板类构件连接、浅螺纹孔装配场景下，能最大化利用有限的螺纹啮合长度，避免出现杆部光杆段卡滞、螺纹啮合不足导致的连接松脱问题。

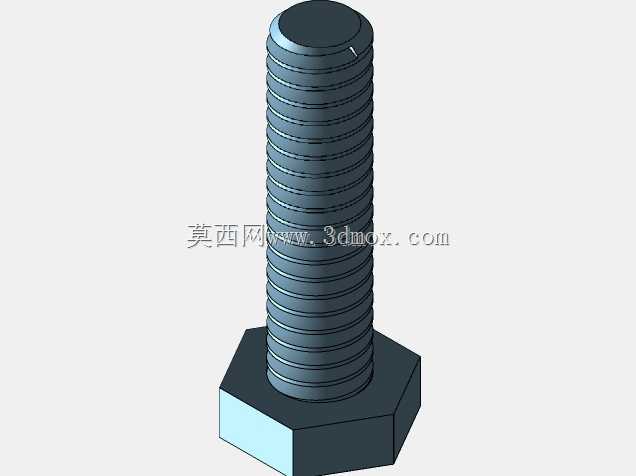

　　从结构设计逻辑来看，这款外六角螺钉的头部采用标准正六角形构型，六个受力面能与普通开口扳手、套筒扳手的工作面完全贴合，拧紧作业时受力均匀，不会像一字、十字槽螺钉那样出现槽口打滑、拧花头部的问题，适合需要较大预紧力的装配场景。头部与螺杆衔接处做了微小的倒角过渡，既可以避免热处理时棱角处应力集中导致的头部开裂，也能在装配时引导螺杆顺利穿入被连接件的安装孔，减少孔位轻微偏差带来的装配卡滞。螺杆部分的螺纹采用普通公制三角螺纹构型，牙型角60度，牙顶与牙底均做了微小的圆弧过渡，一方面能降低螺纹加工时的刀具磨损，另一方面在受拉载荷作用时，能减少牙底的应力集中系数，提升螺纹的抗疲劳强度，适配设备运行过程中产生的振动、交变载荷工况。

　　从安装边界维度考量，这类全螺纹外六角螺钉的选型需要匹配三个核心尺寸参数：首先是螺纹大径，对应被连接件的安装过孔直径需要比螺纹大径大0.2到0.5毫米，既保证螺钉能顺利穿入，也避免孔间隙过大导致的装配错位；其次是头部对边尺寸，设计沉孔安装结构时，沉孔的内切圆直径需要大于螺钉头部对边尺寸1毫米以上，沉孔深度要大于头部厚度，保证螺钉拧紧后头部不突出被连接件表面；最后是螺杆长度，选型时需要计算被连接件的总叠厚，加上拧入内螺纹件的啮合长度，通常啮合长度需要达到螺纹大径的0.8到1.2倍，才能保证足够的连接强度，避免螺纹滑牙。

　　在实际应用场景中，这类螺钉常搭配平垫圈、弹簧垫圈使用，平垫圈可以增大螺钉头部与被连接件的接触面积，降低接触面压强，避免拧紧时压伤较软材质的被连接件表面，比如铝合金壳体、塑料结构件的装配场景；弹簧垫圈则依靠其开口的弹性张力，在设备受振动时补偿螺纹副的轴向间隙，降低螺钉自发松脱的概率，在存在持续振动的通讯设备、运动机械装配场景中是常见的搭配方案。建模过程中，螺纹部分的建模需要注意螺纹收尾段的结构处理，实际生产中螺纹加工到螺杆末端时会有不完整的收尾牙型，建模时还原这部分结构能让模型更贴近真实生产状态，在做装配干涉检查时，也能避免因理想化全牙建模导致的长度误判。另外，头部下端面与螺杆轴线的垂直度是关键形位公差，建模时需要保证该端面与螺杆轴线的垂直公差在合理范围内，否则拧紧时会出现头部偏斜、预紧力不均的问题，长期受载后容易出现螺杆断裂的失效情况。
