碳纤维裁切定位工装结构设计

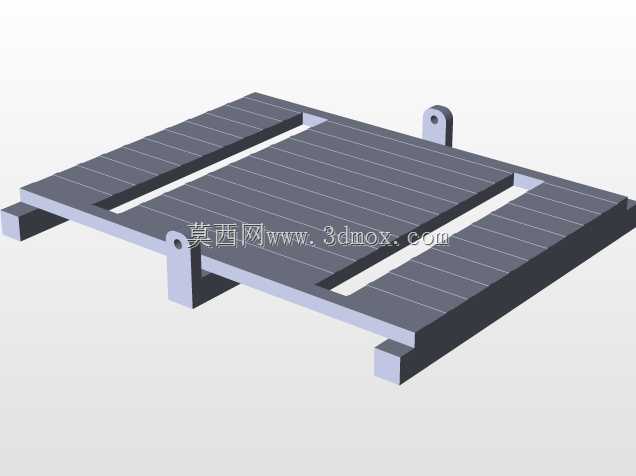

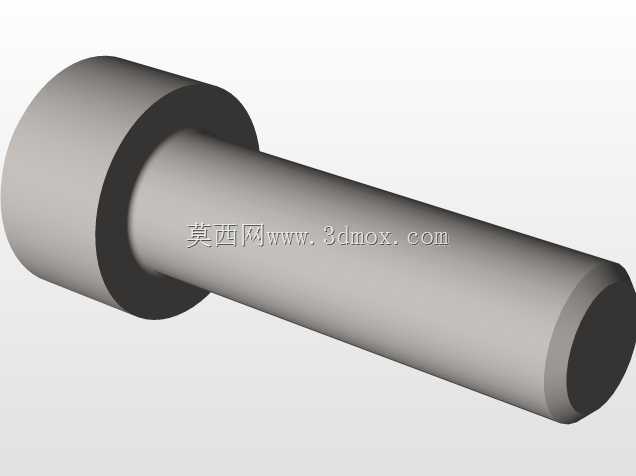

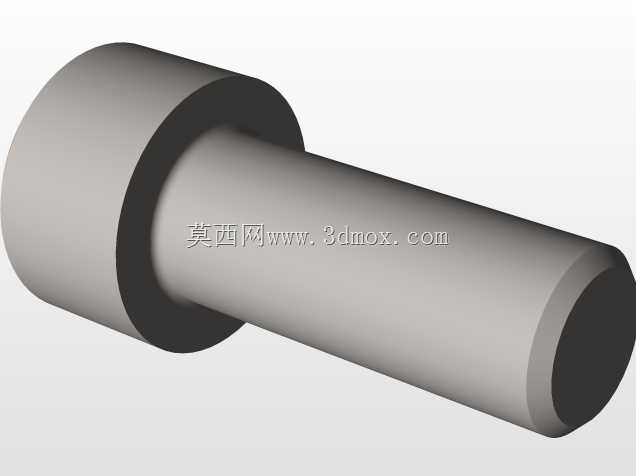

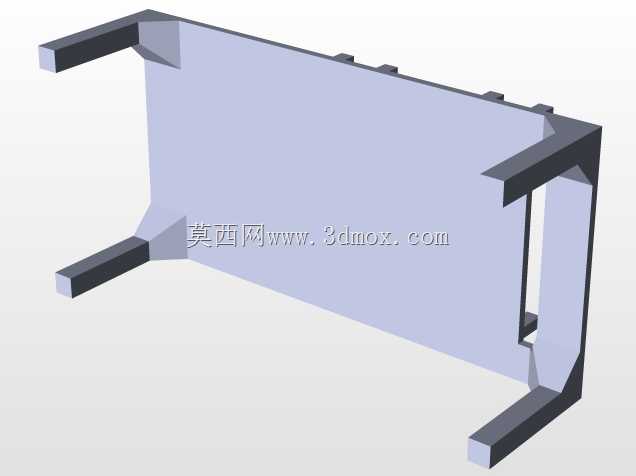

　　在消费电子通讯类产品的小批量试制环节，碳纤维板材的裁切精度直接决定后续壳体、结构加强件的装配适配性，这套裁切定位组件正是针对薄型碳纤维片材的定长裁切工序开发，解决手工裁切时易出现的切口偏斜、纤维劈裂、尺寸一致性差的常见问题。从结构上看，组件主体采用长条形立式支撑布局，支撑面做了平面度公差管控，表面粗糙度控制在Ra1.6以内，避免碳纤维片材贴合时出现刮丝、卡滞问题，支撑体上沿长度方向等距排布的沉头定位孔，可配合快拆压块将待裁切碳纤维片材牢牢压合在支撑基准面上，压合点的间距经过反复调试，既不会因为间距过大导致片材裁切时拱起，也不会因为压点过密增加上下料的操作时长。组件侧向伸出的两个圆柱定位销，主要用于和裁切设备的进给导轨做快速对接，

　　安装时无需反复打表找正，只要将定位销卡入导轨预设的定位槽内，就能保证支撑面与裁切刀具的运动方向保持垂直，大幅缩短工装换型的调试时间。设计过程中特意将支撑体的裁切避让槽做了2mm的下沉深度，避免刀具下行裁切时切到工装本体，同时避让槽的边缘做了R0.5的圆角过渡，防止碳纤维片材在送料过程中被锐边勾扯导致纤维散层。从安装边界来看，组件整体长度适配常规6英寸规格的碳纤维片材裁切需求，宽度方向的安装尺寸兼容市面主流手动裁切台、小型气动裁切机的工作台T型槽间距，不需要对现有裁切设备做额外改造就能直接装用。实际使用时，操作人员只要将待裁切的碳纤维片材对齐支撑体上的刻度标识，压下侧边的快速压脚即可完成装夹，

　　裁切过程中支撑体的刚性结构可抵消刀具裁切时产生的侧向力，避免片材出现位移，裁切后的碳纤维片材尺寸公差可控制在±0.1mm以内，完全满足通讯产品内部结构件的装配精度要求。不同于常规的通用裁切工装，这套结构专门针对碳纤维材料的特性做了优化，支撑面没有采用普通钢材的裸露处理，而是做了硬质氧化层，既降低了表面摩擦系数，也能防止碳纤维粉尘长期附着导致的表面锈蚀问题，侧向的定位销做了淬火处理，硬度达到HRC45以上，反复拆装也不会出现磨损变形，长期使用的定位精度保持性更好。在小批量通讯样机试制场景中，这类专用裁切工装的投入成本不高，但能大幅降低碳纤维材料的裁切废品率，同时减少裁切前的划线、对齐辅助时间，相比纯手工裁切的作业方式，单工位的作业效率可提升40%以上，裁切后的切口整齐度也能满足后续粘接、装配的工艺要求，不需要额外做切口打磨处理，进一步压缩了样机制作的周期。
