线性位移差动变压器式传感套筒结构

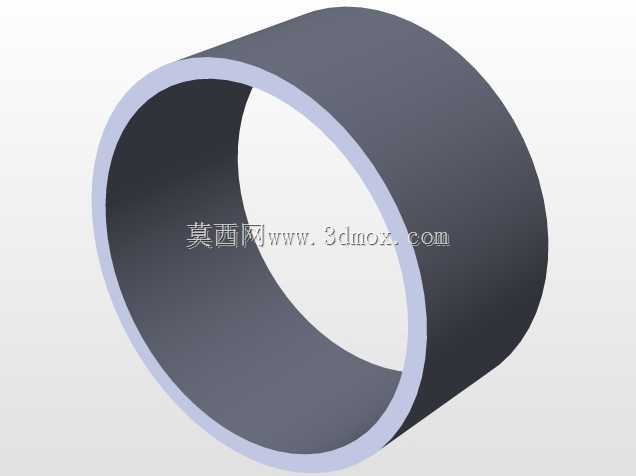

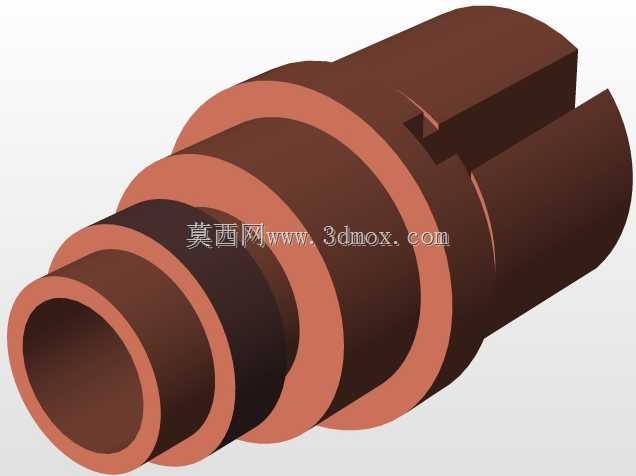

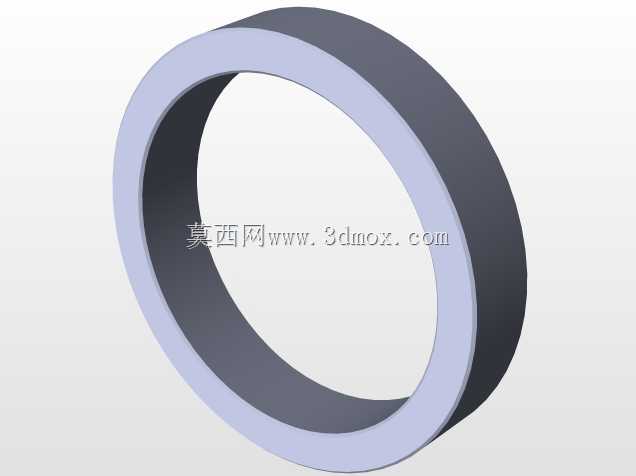

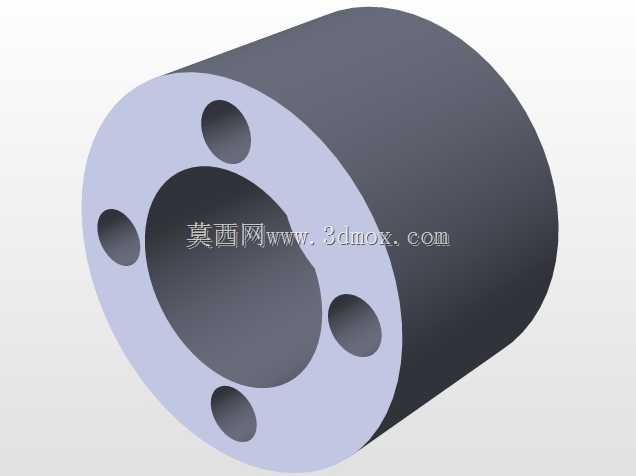

　　在工业自动化位移检测场景中，这类空心圆柱套筒结构是LVDT位移传感器的核心骨架承载部件，日常接触的设备位移校准、工件形位公差在线检测、液压气动系统的行程反馈环节，都会用到这类结构作为传感单元的外壳与线圈支撑载体。做结构设计时首先要考虑的是内壁的同轴度公差，因为LVDT的铁芯需要在套筒内部做无接触往复运动，一旦内壁圆度或者同轴度超差，铁芯运动过程中就会出现卡滞或者与内壁剐蹭的问题，直接导致测量数据跳变，甚至完全无法输出有效位移信号，所以建模阶段就把内壁的圆柱度公差控制在0.02mm以内，两端的端面与轴线的垂直度公差设置为0.015mm，保证后续装配时端盖与套筒贴合后不会出现轴线偏移的问题。

　　从实际安装边界来看，这类套筒的外径尺寸需要匹配对应量程的传感器线圈缠绕空间，常规小量程5mm行程的LVDT套筒外径一般控制在12mm到15mm区间，长度根据量程不同从30mm到80mm不等，本次建模的套筒结构壁厚设置为1.5mm，既保证了足够的结构强度，在缠绕漆包线以及后续灌封环氧树脂的时候不会出现形变，又不会因为壁厚过大导致整体外径超标，无法适配标准规格的传感器安装夹具。设计时特意将套筒的外表面做了光滑无台阶处理，一方面是方便线圈的整齐缠绕，避免台阶处出现漆包线弯折损伤绝缘层的问题，另一方面光滑外表面在做外壳封装的时候，可以和金属保护壳实现更好的贴合，提升整体的抗干扰能力，减少外界电磁信号对测量精度的影响。

　　从功能特性角度来说，这个套筒结构需要同时承担三个作用：第一是作为初级、次级线圈的缠绕支撑骨架，线圈直接缠绕在套筒外表面，所以套筒的材质一般会选用低膨胀系数的非金属材料，比如聚醚醚酮或者氧化铝陶瓷，避免温度变化导致套筒形变，带动线圈位置偏移引入温度漂移误差；第二是作为铁芯运动的导向腔体，内壁的光滑度需要达到Ra0.8以上，减少铁芯运动时的空气阻力，同时避免内壁的凹凸点刮伤铁芯表面的耐磨涂层；第三是作为内部结构的绝缘隔离层，隔开线圈与内部运动的铁芯，同时隔绝外界的油污、粉尘进入传感腔体内部，在工业车间多油污、多粉尘的恶劣工况下，套筒两端配合密封端盖可以实现IP65级别的防护，保证传感器长期稳定运行。

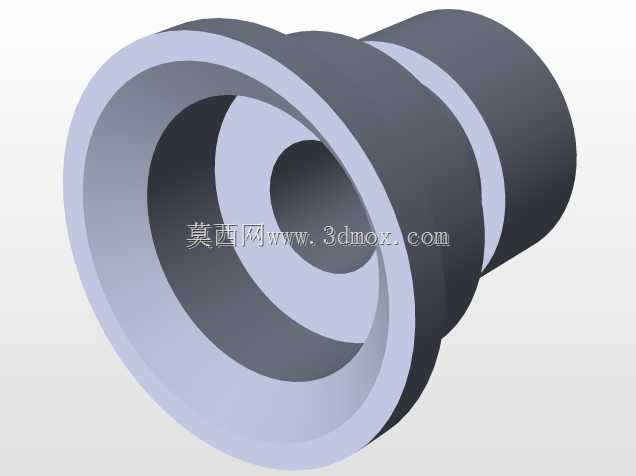

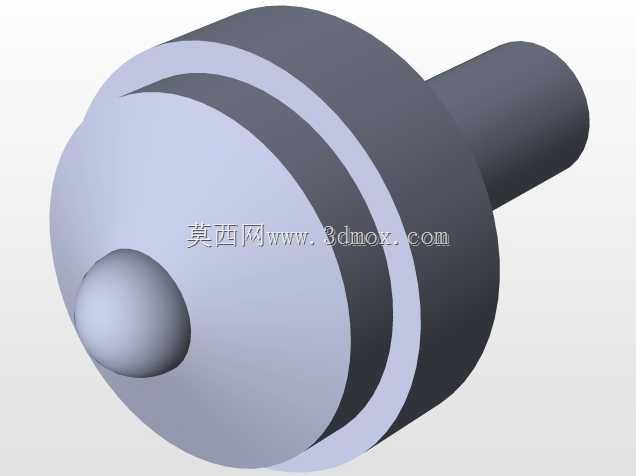

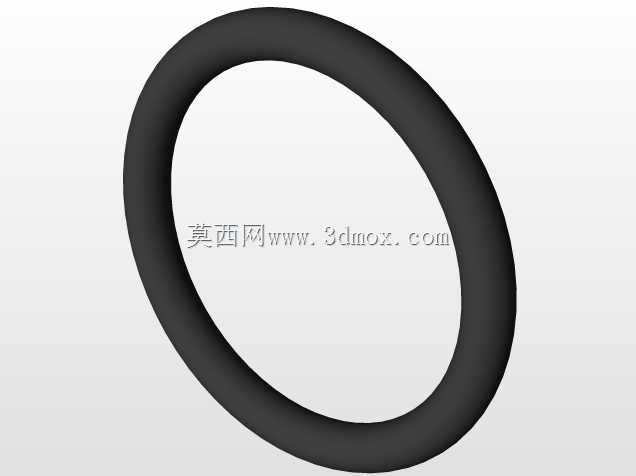

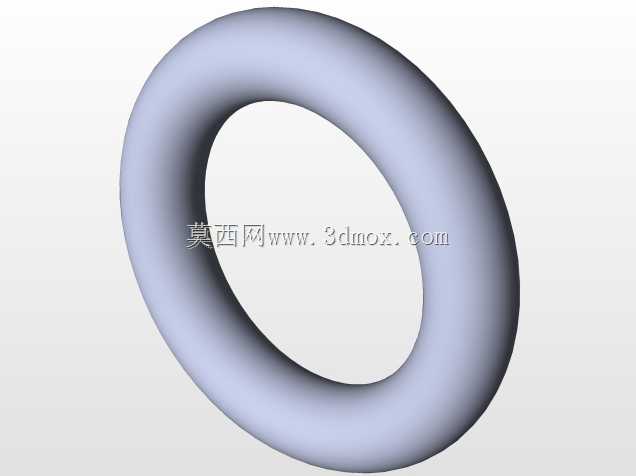

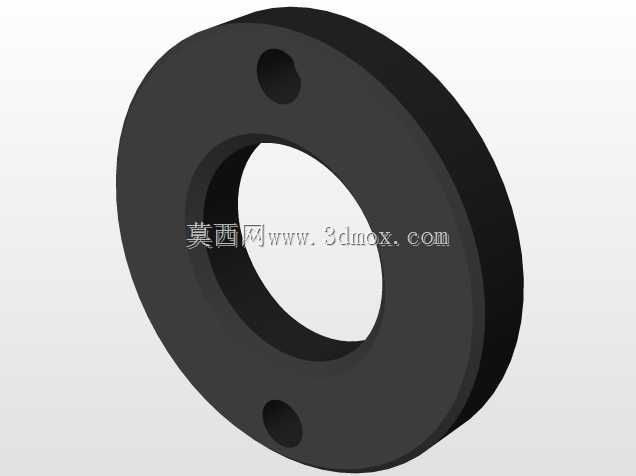

　　实际选型应用的时候，需要根据现场的测量行程、安装空间来匹配对应的套筒尺寸，比如安装空间狭小的精密装配工位，就选用小外径短尺寸的套筒结构，配合细直径的铁芯实现紧凑安装；如果是长行程的液压油缸行程检测场景，就需要加长套筒长度，同时适当提升壁厚，避免长套筒在装配或者使用过程中出现弯曲形变。建模过程中特意规避了内部的尖角结构，所有转角位置都做了R0.3mm的圆角处理，一方面是避免应力集中导致套筒在温度循环变化下出现开裂，另一方面圆角结构可以让漆包线缠绕时更服帖，不会出现尖角处的漆包线应力集中断裂问题。另外在套筒的两端预留了0.5mm深度的端盖配合止口，止口的配合公差选用H7/h6的间隙配合，既保证端盖可以轻松压入装配，又不会出现过大的间隙导致配合后同轴度超差，止口位置还预留了密封槽，可以放置O型密封圈实现端面密封，满足工业现场的防护需求。

　　很多刚接触传感器结构设计的工程师容易忽略套筒的直线度要求，实际上如果套筒的轴线直线度超差，哪怕内壁加工得再光滑，铁芯在内部运动时也会出现摩擦力波动，导致测量的重复精度下降，所以在三维建模阶段就对整个套筒的轴线直线度做了公差约束，全长范围内直线度公差不超过0.01mm，从设计源头保证后续加工和装配的精度基础。同时考虑到批量生产的工艺性，这个套筒结构采用了等壁厚设计，不管是采用机加工还是注塑成型工艺，都可以避免壁厚不均导致的收缩形变问题，提升批量生产的良率，减少后续的二次加工工序。
