双散热模组嵌入式单板计算机结构设计

　　这款板卡式计算单元的结构设计，核心围绕密闭工控场景下的长期稳定运行需求展开，在有限的板卡空间内完成了计算核心、散热系统、外接接口、板载功能模块的集成布局，适配工业通讯、嵌入式设备主控、边缘计算节点等多类部署场景。从实际应用场景来看，这类单板计算机常部署在通讯机柜、工业控制机箱、嵌入式设备内部，作为核心运算单元承担数据采集、协议转换、边缘侧算力输出的功能，不需要额外搭配独立主板，可直接通过板边固定结构安装在设备机箱的预留卡槽内，适配标准机架式设备的安装间距要求。

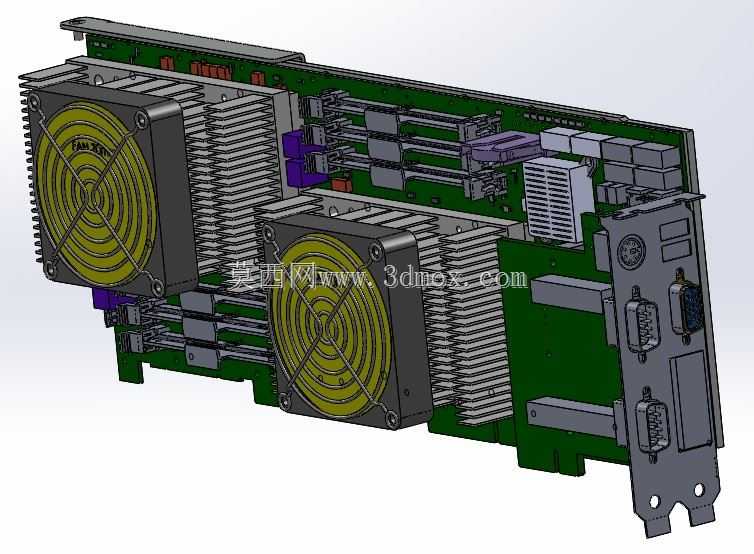

　　设计过程中首先要平衡的是散热能力与安装空间的矛盾，板卡上两个核心计算区域分别搭配了独立的轴流风扇与铝制鳍片散热模组，散热鳍片采用密齿直排结构，鳍片间距控制在1.2mm，既保证足够的散热接触面积，又能配合风扇形成贯穿鳍片的定向风道，避免板卡上不同功能模块之间出现热量堆积。风扇采用四角减震固定结构，通过减震胶柱与PCB板连接，减少风扇运行时的振动传递到板卡上的接插件与焊接元件，降低长期运行过程中元件虚焊、接插件接触不良的风险。散热模组的高度经过严格控制，保证板卡整体厚度符合标准插卡的安装边界，不会在插入机箱卡槽时与相邻板卡或者机箱侧壁产生干涉。

　　板载接口区域集中布置在板卡的一侧端面上，包含串行通讯接口、显示输出接口、扩展接插件等常用外接端口，接口固定座直接与PCB板通过焊接加螺丝锁附的方式固定，接口端面的金属挡板采用一体化折弯结构，既可以作为接口的定位基准，也能在板卡插入机箱后与机箱面板贴合，形成电磁屏蔽的连续接触面，减少外部电磁干扰对板卡运算稳定性的影响，同时避免板卡内部的电磁信号向外泄露干扰其他设备。板卡上的功能模块采用分区布局，电源模块、存储模块、运算模块、接口转换模块分别布置在不同的区域，模块之间预留足够的布线空间，同时在高热模块与热敏元件之间预留风道隔离区域，避免散热气流将高热量元件的热量直接带到电容、存储颗粒这类对温度敏感的元件上。

　　从安装边界来看，板卡整体采用长条形PCB结构，板边预留了标准的固定孔位，孔位位置符合工业插卡的通用安装尺寸，不需要额外定制安装支架即可适配多数标准工控机箱的卡槽。板卡上的高元件全部集中在散热模组与接口区域，其余区域的元件高度控制在5mm以内，既方便布线时的走线路径规划，也能保证板卡在插入机箱时不会与机箱内部的走线槽、加强筋产生结构干涉。设计过程中对板卡的重量分布也做了优化，两个较重的散热模组对称布置在板卡两侧，避免板卡重心偏置导致安装后长期受力变形，减少PCB板弯曲导致的铜箔断裂、元件脱焊风险。

　　在结构细节上，板卡上的接插件全部采用带锁扣的工业级型号，避免设备运行过程中受振动影响出现接线脱落的问题；散热风扇的供电线路直接焊接在板卡的预留供电焊盘上，减少额外接插件带来的接触电阻与故障点；接口挡板上的每个接口都预留了精准的定位开口，开口尺寸与接口本体的公差配合控制在0.2mm以内，既保证外接插头可以顺利插入，也不会因为间隙过大导致电磁屏蔽效果下降。这类单板计算机的结构设计不需要额外的外壳结构，依靠安装机箱的内部空间形成散热风道，配合自身的双散热模组，可以在40摄氏度的环境温度下长期满负载运行，满足工业场景下7*24小时不间断运行的可靠性要求，同时紧凑的结构设计也让它可以适配更多空间受限的嵌入式设备安装场景，不需要占用过多的设备内部空间，为设备内的其他功能模块预留足够的布置余量。
