户外落地式多舱电气面板柜体结构设计

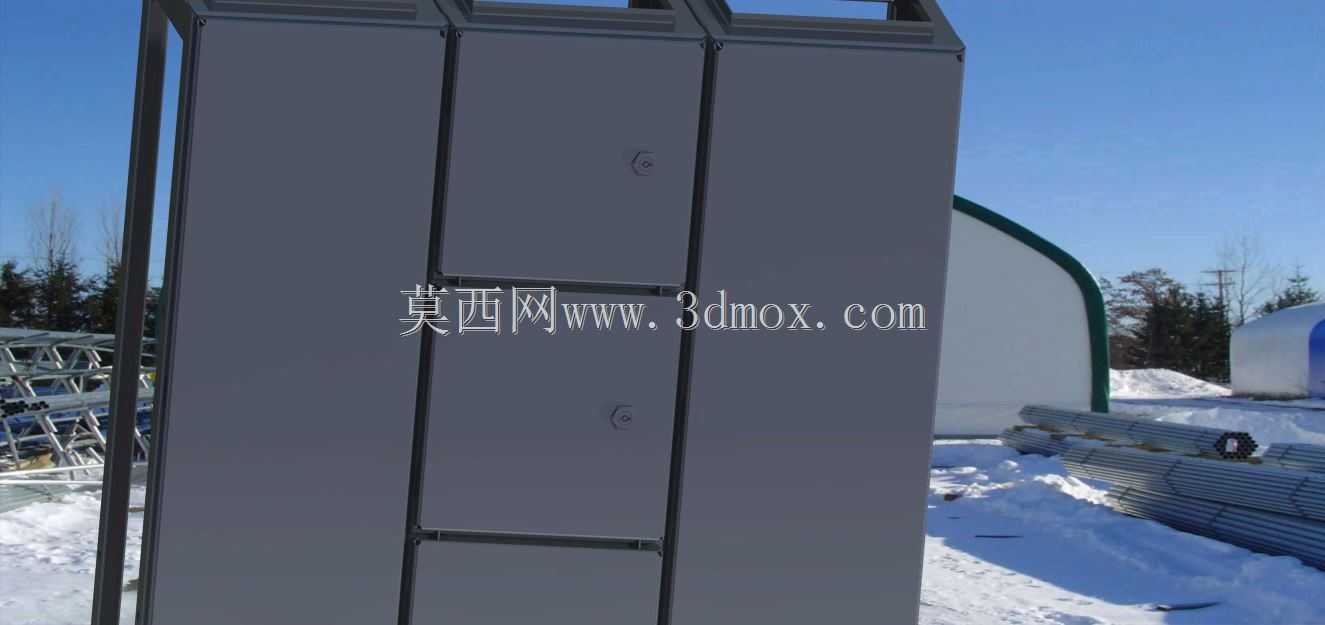

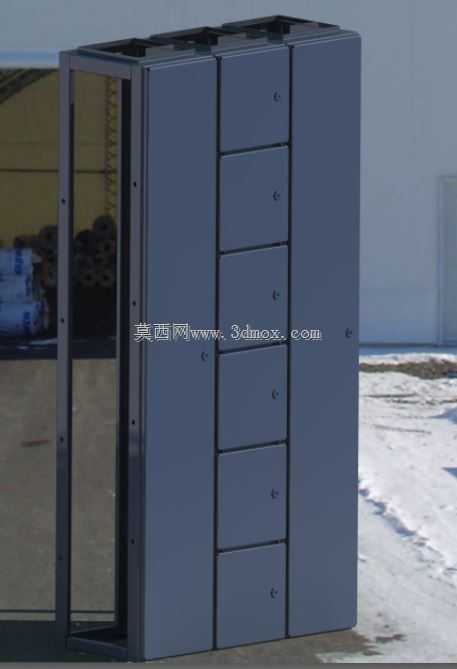

　　在户外工业供配电、临时施工供电、厂区户外设备集群供电的场景中，这类多舱式落地电气柜体是承载配电回路、控制模块、信号转接单元的核心载体，区别于户内安装的壁挂式电控箱，户外落地柜体需要同时兼顾结构防护、操作分区、后期运维便利性等多重需求，从结构设计逻辑上看，这款柜体采用分舱独立布局，三个竖向排列的独立舱室各自配置独立门板，不同舱室可分别承载高压进线、低压出线、信号控制等不同功能的电气元件，避免不同电压等级、不同功能模块之间的电磁干扰，同时也能在单舱检修时不影响其他舱室的正常运行，降低运维过程中的停电影响范围。

　　从钣金结构的设计细节来看，柜体整体采用冷轧钢板折弯拼接成型，门板与柜体框架的搭接处设计有连续折弯的防水翻边，配合门板内侧粘贴的发泡密封胶条，能够满足户外露天安装的防雨、防尘防护要求，避免雨雪天气时水分顺着门板缝隙渗入柜体内部造成电气元件短路。门板上预留的锁具安装位采用通用型工业柜锁的安装尺寸，可适配三角锁、连杆锁等不同防护等级的锁具，满足不同场景下的权限管理需求，防止无关人员随意开启柜门引发安全事故。柜体顶部设计有向外延伸的防雨檐结构，超出柜体正面轮廓一定距离，能够引导顶部的雨水向柜体两侧滴落，避免雨水长期冲刷门板密封胶条加速胶条老化，同时也能减少夏季阳光直射对门板的直接烘烤，降低柜内的温升幅度。

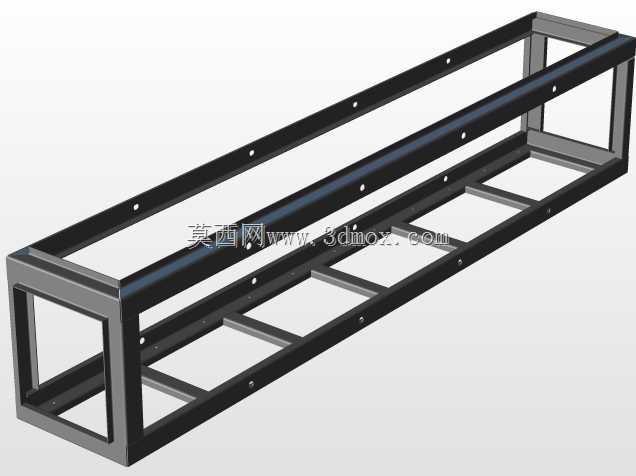

　　考虑到户外安装的基础适配性，柜体底部设计有整体式安装底座，底座上预留的地脚安装孔采用长圆孔设计，能够抵消现场混凝土基础施工时的安装孔位误差，降低现场安装的对位难度，底座与柜体主框架之间采用满焊连接，焊接后做打磨抛光处理，整体喷涂户外型聚酯粉末涂层，能够耐受户外紫外线照射、温差变化带来的涂层开裂、脱落问题，适应不同地域的户外气候环境。柜体内部的安装立柱采用模数化设计，立柱上预留等间距的方孔安装位，可根据内部安装元件的尺寸灵活调整安装横梁的高度，适配不同规格的断路器、接触器、接线端子排等电气元件的安装需求，不需要在现场额外钻孔加工，提升内部元件装配的效率。

　　从安装边界的尺寸控制来看，这款柜体的整体宽度控制在常规户外配电设备的运输宽度范围内，不需要拆分运输即可通过标准厂区通道、施工场地的临时通道，单台柜体的重量控制在人工辅助吊装设备可搬运的范围内，不需要动用大型吊装设备即可完成现场就位安装。柜体侧面预留有进出线的敲落孔位，不同高度的敲落孔可分别适配上进上出、下进下出、侧进侧出等不同的布线方式，现场施工时可根据实际的线缆走向敲掉对应位置的敲落孔，安装电缆防水接头即可完成线缆的引入引出，不需要现场额外切割开孔，减少现场施工的工作量。

　　在结构强度设计上，柜体框架的折弯边采用多重折弯加强结构，避免大尺寸钣金件在运输、安装过程中出现变形，门板内侧设计有横向加强筋，提升大尺寸门板的整体刚性，避免门板长期开关使用后出现下垂变形，保证门板与密封胶条的贴合度长期稳定。柜体背部设计有可拆卸的安装背板，当需要在柜体背部接线或者安装大型元件时，可将整体背板拆下，获得更大的操作空间，相比仅在正面开门的柜体，大幅提升了后期接线、元件更换的操作便利性。针对户外低温、高温环境下的柜内凝露问题，柜体下部预留有温湿度控制器、加热板、散热风扇的安装位置，可根据项目所在地的气候条件选装对应的温控组件，保证柜内的电气元件始终工作在合适的温湿度范围内，降低元件故障概率。

　　这类多舱柜体相比单舱大柜体的另一个设计优势在于，不同舱室之间采用金属隔板完全分隔，即使单个舱室内出现元件拉弧、起火等故障，金属隔板能够阻断故障向其他舱室蔓延，缩小故障影响范围，提升整体供电系统的安全性。隔板上预留有过线孔，过线孔处配置有橡胶护线圈，不同舱室之间的连接线穿过护线圈时不会被钣金锐边割破绝缘层，同时也能在一定程度上阻隔不同舱室之间的空气流通，减少灰尘、潮气在不同舱室之间的串流。从实际使用的反馈来看，这种分舱式户外电气柜体在厂区户外供电、临时施工场地供电、光伏电站汇流配电、通信基站户外供电等场景中都有广泛的应用，其模块化的结构设计既能够满足标准化批量生产的成本控制要求，又能够灵活适配不同项目的个性化配置需求，钣金结构的加工工艺成熟，常规的钣金加工厂即可完成折弯、焊接、喷涂等全流程加工，不需要特殊的加工设备，生产交付周期短，能够快速响应项目的供货需求。
