壁挂式电气控制配电箱体结构

　　这套壁挂式电气配电盘箱体，面向车间设备就近控制、小型产线配电、单机自动化控制柜以及楼宇末端动力分配等场景。整机采用封闭钣金箱体形式，外形边界控制在500mm×350mm×150mm，属于紧凑型壁挂安装规格，适合在墙面、设备立柱旁或生产线侧边支架上固定，不占用地面通道空间。

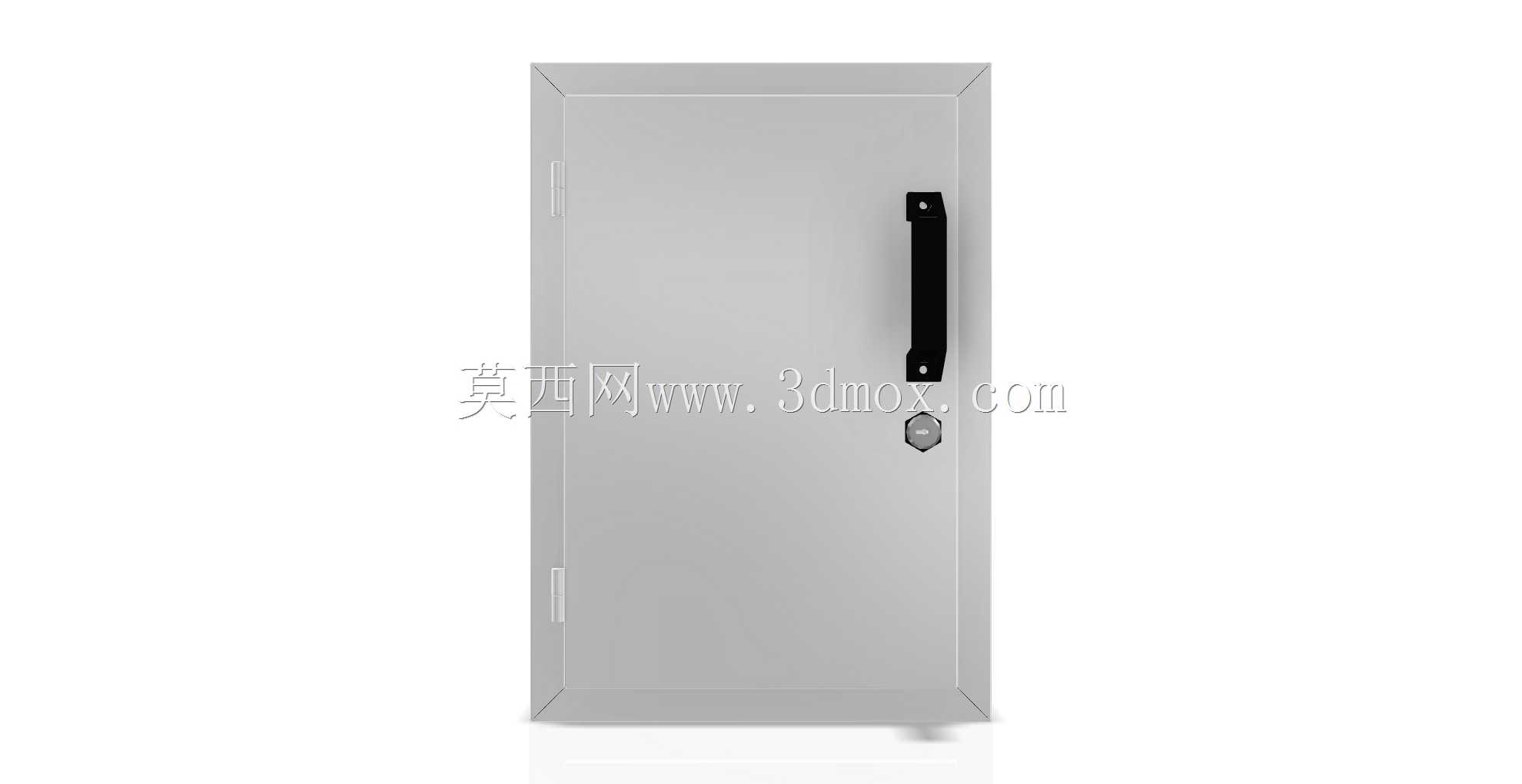

　　从实际布线角度看，350mm的高度与150mm的深度为内部元器件排布留出了比较明确的分层空间。箱内可布置小型断路器、端子排、继电器、开关电源、接线线槽以及少量控制模块；500mm的横向宽度能够支持多回路元件并排安装，面板区域则可布置按钮、指示灯、转换开关或门锁操作件。箱体正面设置带锁结构，配合黑色握持式把手，既方便检修时开启箱门，也能在日常运行中限制非专业人员随意接触内部带电部件。

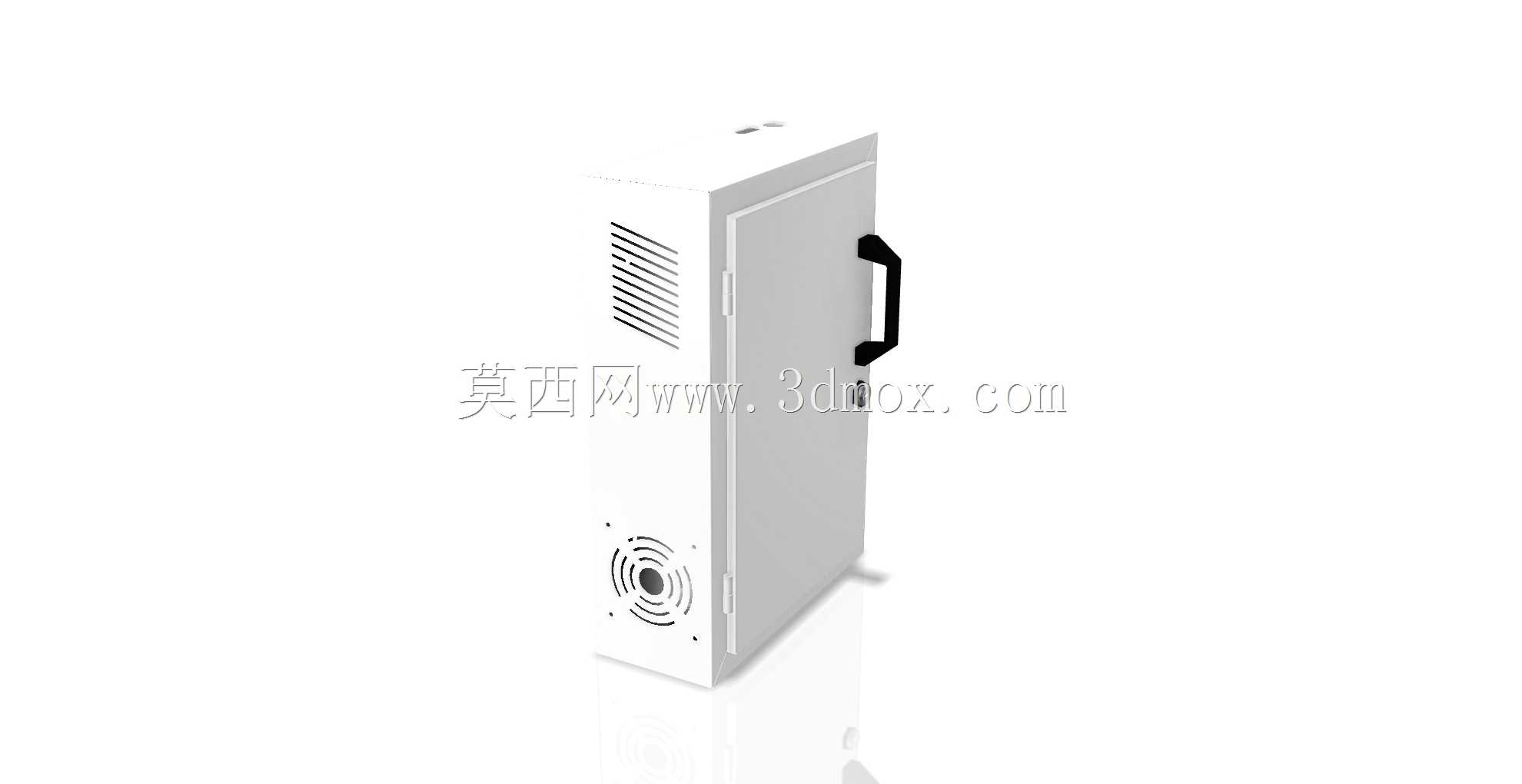

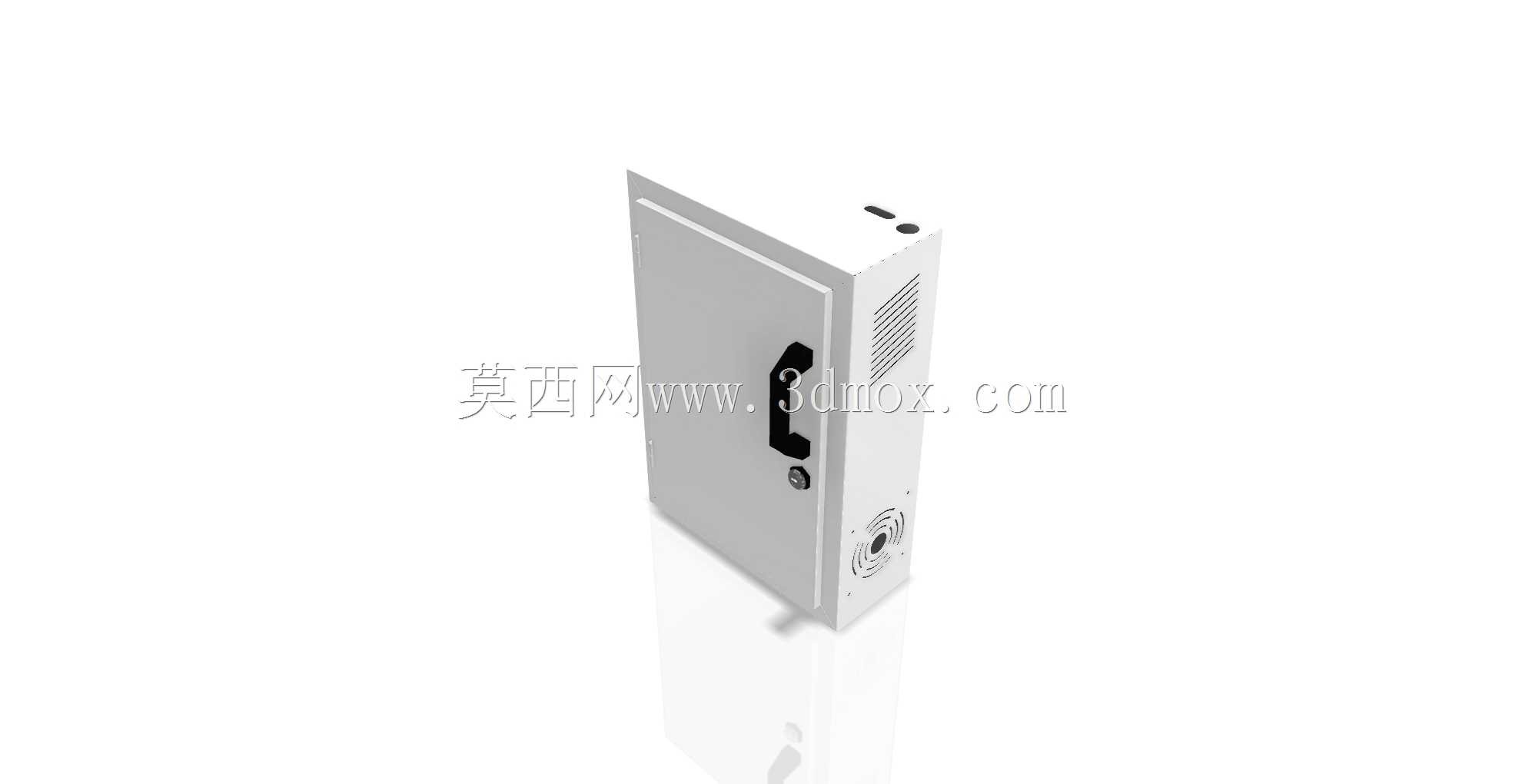

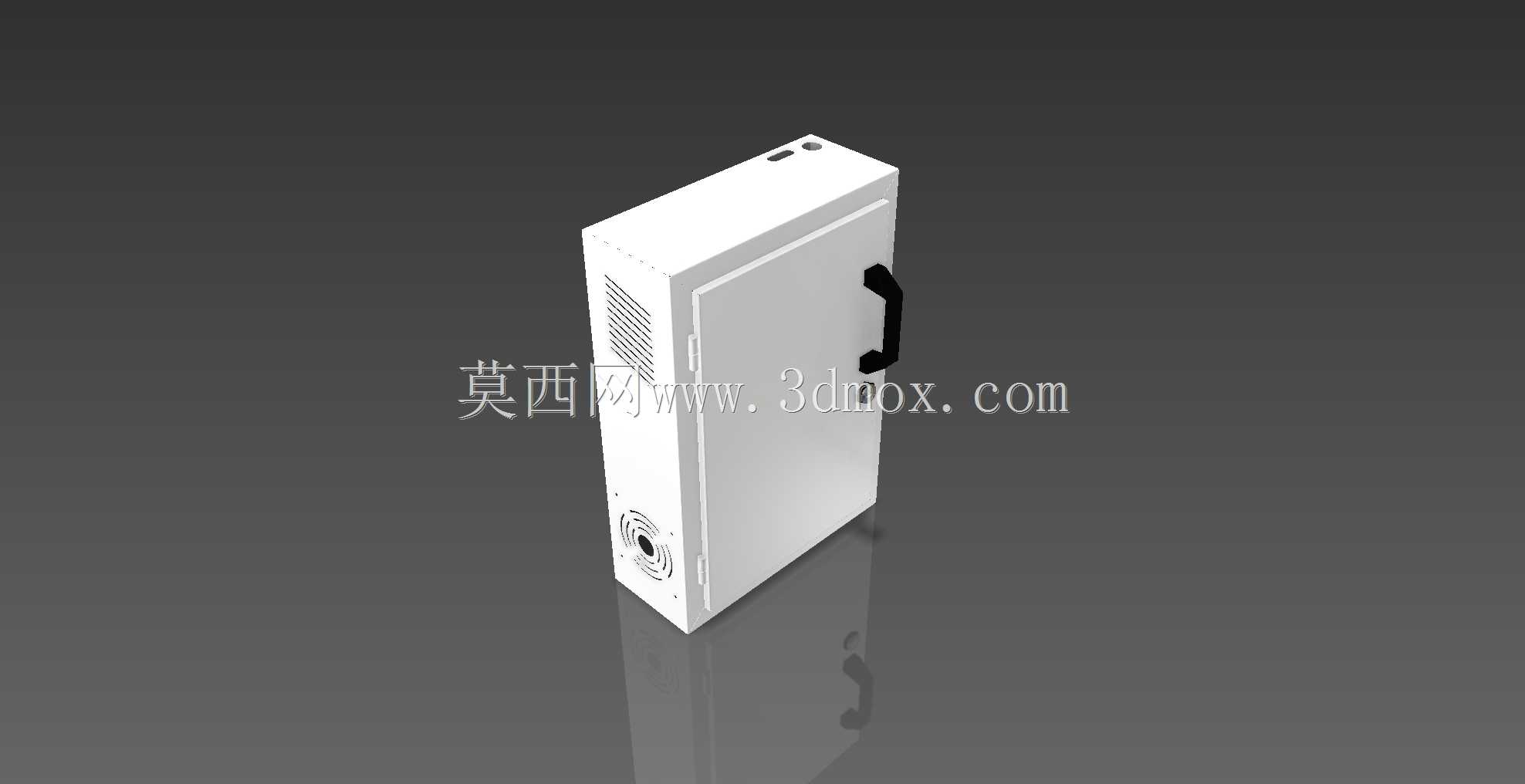

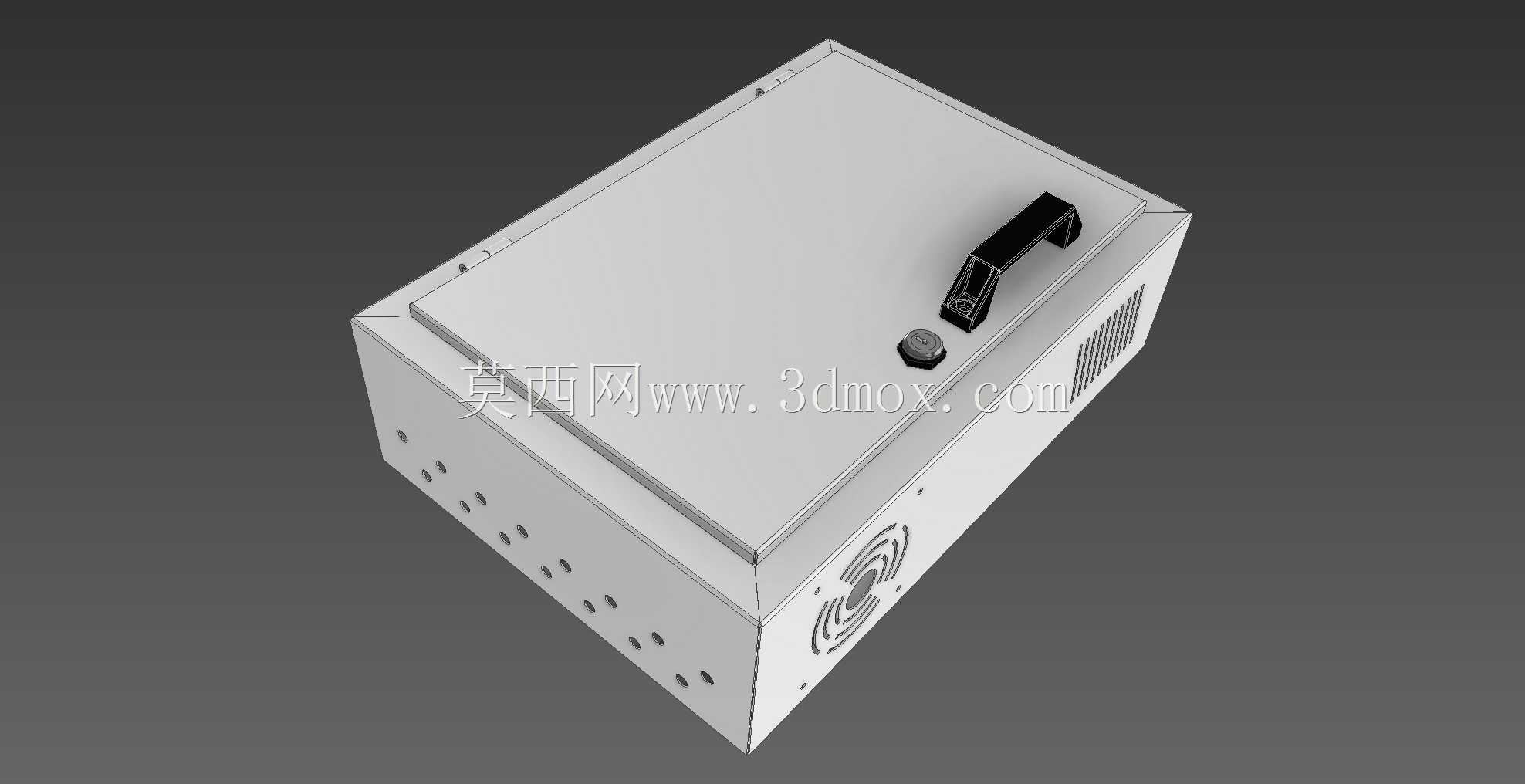

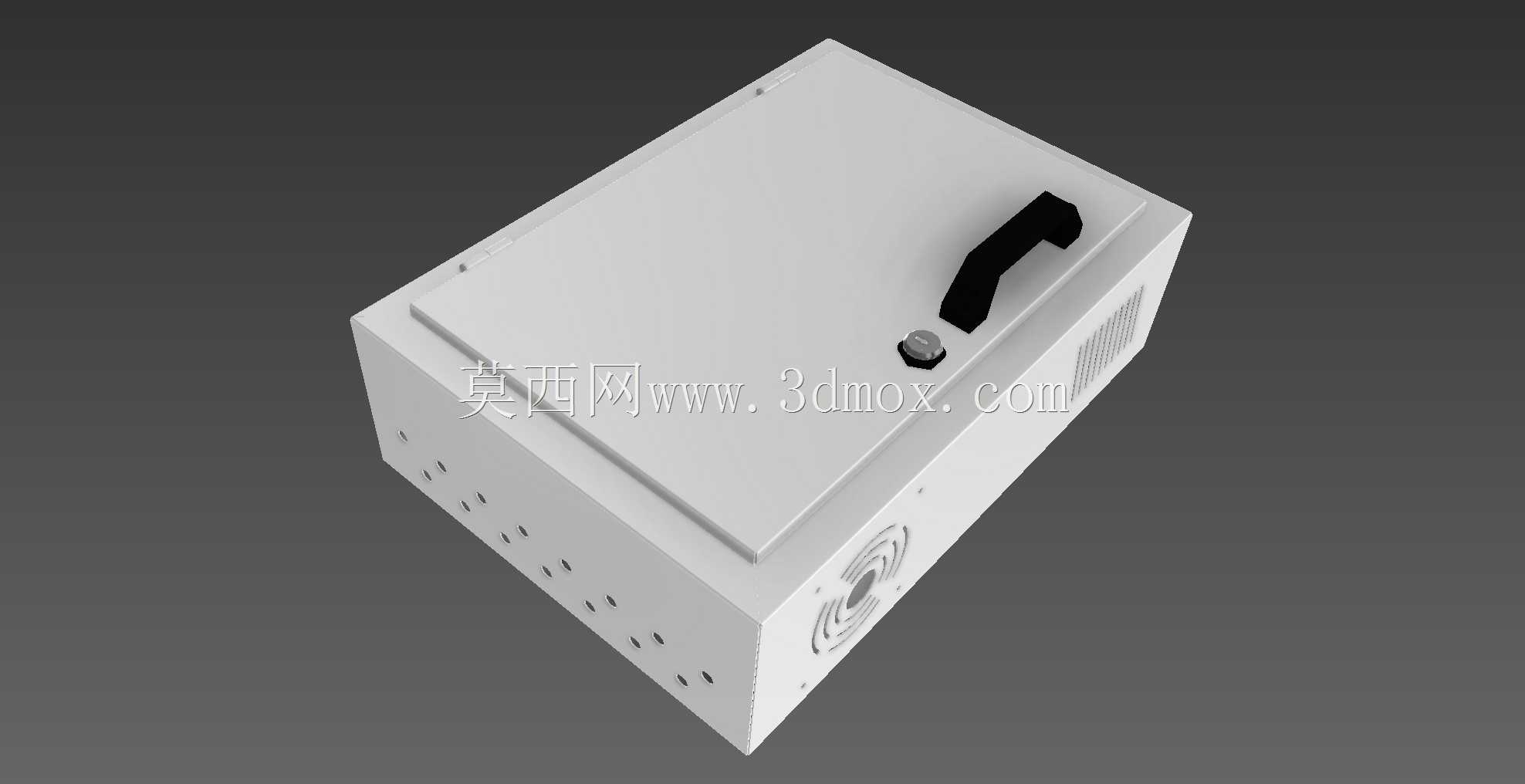

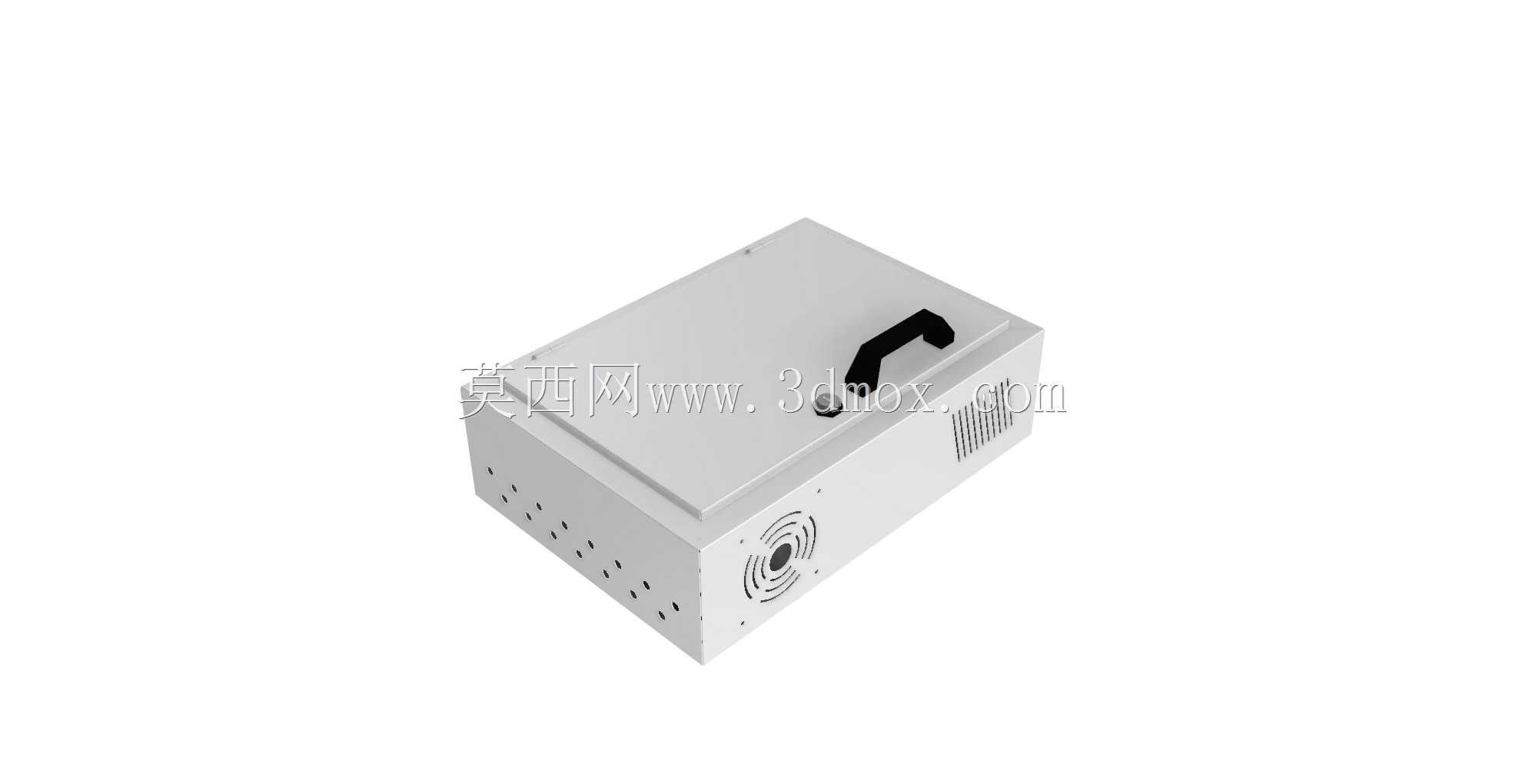

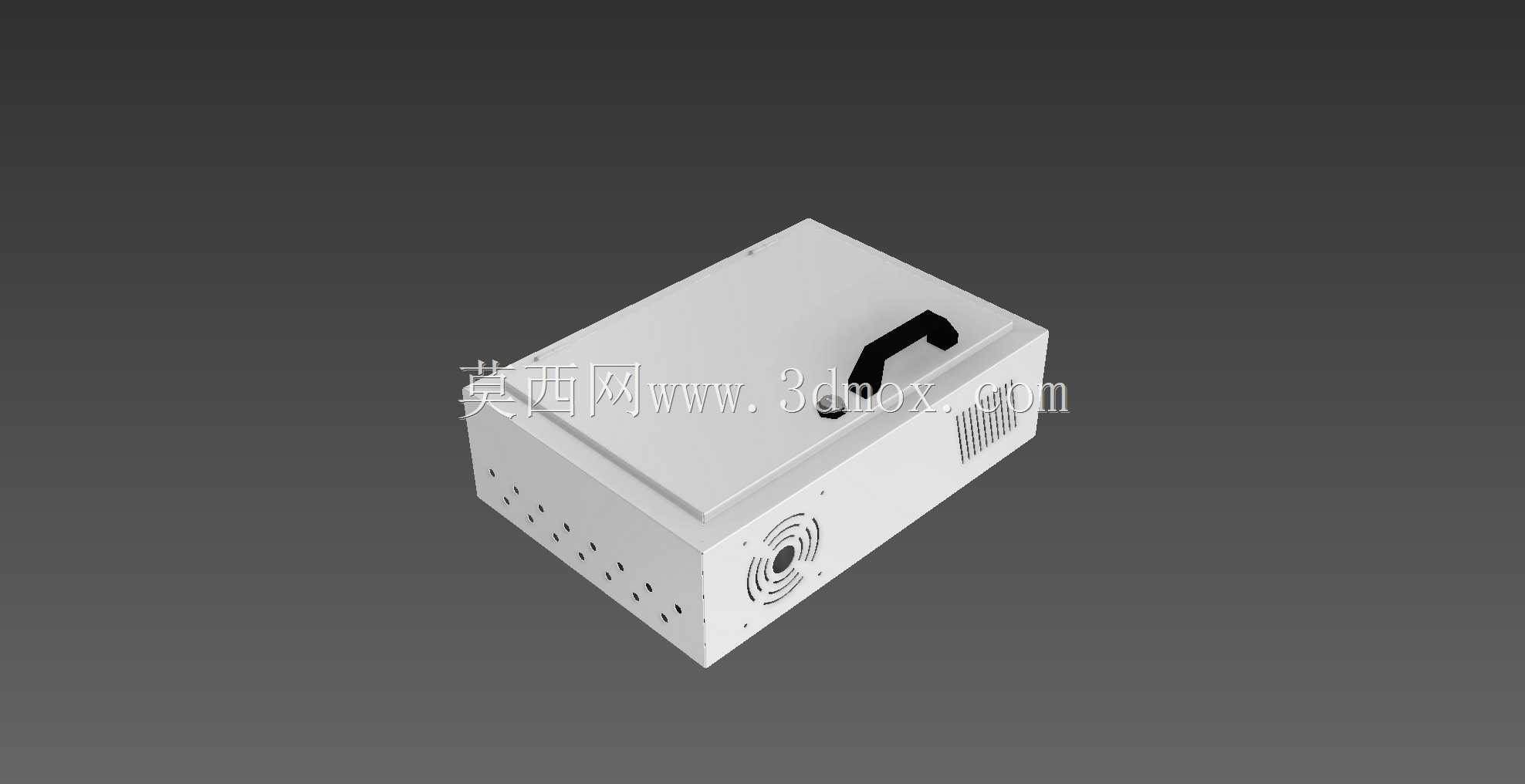

　　外壳设计以实用防护为核心。箱门与主体采用折边钣金结构，边缘通过折弯形成刚性加强，减少薄板在长期使用中的翘曲和振动噪声。侧面预留通风散热结构，图中可见风机安装位与格栅式通风口，适合箱内存在开关电源、变频器驱动板或小型控制模块时形成空气对流。对于发热较小的纯配电回路，也可根据现场粉尘、油雾情况将通风口封闭，转而依靠箱体自然散热，这种结构预留给后续工艺改造留下了余地。

　　安装边界方面，背部应贴合墙面或支架承载面，壁挂固定点需避开内部线槽和元件安装板。箱体四周要预留接线与开门空间，尤其是箱门开启侧不能被管道、桥架或其他设备遮挡；底部和侧面的进线孔位置应与现场电缆桥架方向协调，避免动力线过度弯折。若用于机床附近，还要考虑切削液飞溅、油污沉积和检修通道宽度，箱体下缘不宜过低，防止清扫地面时水液侵入。

　　结构建模时，门板、背板、侧板、安装板、锁具、把手和通风件需要分别建立装配关系。钣金折弯半径、板厚、内折边与门缝间隙都应按加工习惯表达，不能只做外观封闭体。门锁位置要兼顾门板刚度和操作便利性，把手高度应适合人员站立操作；通风扇区域则要与内部发热元件保持对应，使气流能够覆盖电源和驱动类器件。

　　在电气布置上，强电端子与弱电信号线路宜分槽走线，接地螺柱需在箱体和安装板之间形成可靠连接。面板开孔不能只追求排布整齐，还要考虑按钮标识、指示灯可视角度以及门锁旋转干涉。箱体外部棱角采用折边过渡，既提升钣金强度，也降低安装维护时的割手风险。

　　该结构适用于需要把动力配电和少量控制逻辑集中在一个小箱内的场合，例如输送线旁的电机控制、单机设备的电源分配、小型泵站控制、临时工位配电以及实验装置电气集成。它的价值不在于复杂造型，而在于尺寸边界清晰、门板操作明确、散热与防护可按现场条件调整，并且能够直接服务于钣金加工、元器件布局和安装施工之间的协同。
