在精密传动场景中,摆线传动结构凭借其多齿啮合的特性,常被应用于对传动精度、回程间隙控制有较高要求的设备中,这款四英寸规格的摆线传动轮,是摆线传动副中的核心啮合部件,其齿形轮廓直接决定了整套传动机构的传动效率、负载能力与运行平稳性。从实际应用场景来看,这类摆线轮常配套于小型精密减速机、伺服传动机构、自动化生产线的分度传动单元,部分对空间尺寸有严格限制的通讯设备调节机构、小型工装的进给传动单元中,也会采用该尺寸规格的摆线传动结构,相较于传统渐开线齿轮传动,摆线结构的啮合重合度更高,单齿承受的负载更小,在同等外形尺寸下能传递更大的扭矩,同时运行过程中的振动与噪音更低,适合在对运行静谧性有要求的室内设备、精密检测仪器的传动链路中使用。

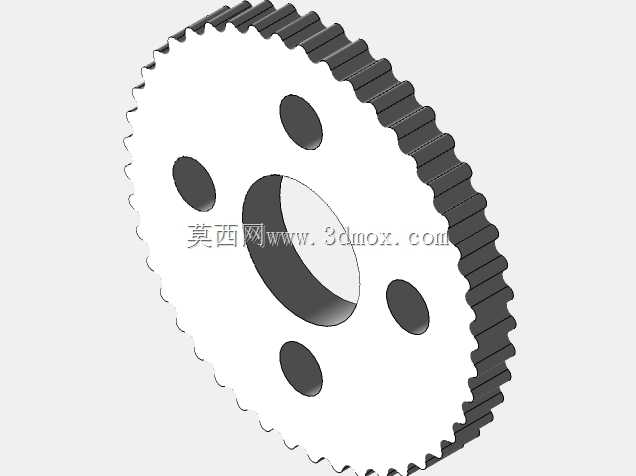

从结构设计思路来看,这款摆线轮的齿形采用标准摆线等距曲线修形处理,齿廓加工过程中预留了合理的啮合间隙,既保证传动过程中多齿同时啮合的负载分担特性,又避免因加工误差导致的卡滞、磨损加剧问题。轮体中心设置的通孔为安装定位孔,用于与传动机构的输出轴、偏心轴承配合安装,孔的尺寸公差按照过渡配合要求设计,保证装配后轮体与偏心套的同轴度,避免运行过程中出现偏心量超差导致的传动抖动。轮体上均匀分布的四个圆形通孔,一方面是为了降低轮体自身重量,减少传动过程中的转动惯量,提升传动响应速度,另一方面也可作为传动过程中的过油通道,让润滑脂能够在传动腔体内顺利循环,降低啮合齿面的工作温度,减少磨损。
从外形尺寸与安装边界来看,该摆线轮的公称直径为四英寸,也就是约101.6毫米,整体厚度根据配套传动腔的尺寸设计,轮体外缘的摆线齿齿高经过精确计算,与配套的针齿壳内滚针的啮合深度控制在合理范围,既保证足够的啮合接触面积,又不会因啮合过深导致传动阻力增大。安装过程中需要注意,中心定位孔与偏心轴承的配合面需要清洁无毛刺,装配时需采用压装方式而非敲击,避免轮体受力变形导致齿形精度受损。轮体上的减重孔在设计时经过动平衡校核,四个孔均匀分布在同一分度圆上,保证轮体高速转动时的动平衡精度,减少运行过程中的离心振动。
在实际功能特性上,这款摆线轮采用整体式结构设计,材料选用常用的轴承钢经淬火处理,齿面硬度达到HRC58-62,具备足够的耐磨性与接触疲劳强度,能够长期在额定负载下稳定运行。相较于分体式组装的摆线轮结构,整体式结构的装配精度更容易保证,不存在连接松动的风险,适合在长期连续运行的传动场景中使用。齿形修形过程中针对启动瞬间的冲击负载做了专门优化,齿顶与齿根位置做了微小的圆角过渡,避免启动时齿面应力集中导致的崩齿问题。在配套选型时,需要注意该摆线轮的偏心距参数必须与配套的偏心套、针齿壳参数完全匹配,不同传动比的摆线轮齿形参数存在差异,不可混装使用,否则会导致啮合干涉,严重时会直接损坏整套传动部件。
从设备适配角度来说,该尺寸的摆线轮适配的传动机构减速比通常在单级10-60区间,适合输入转速不超过3000rpm的传动场景,在通讯设备的天线角度调节机构中,这类小尺寸摆线传动结构能够提供足够的自锁力矩与调节精度,保证天线角度调节到位后不会因外力出现偏移;在小型自动化设备的转台分度结构中,摆线传动的低回程间隙特性能够保证分度定位精度,满足精密装配、检测工序的定位要求。设计过程中对轮体的端面跳动、径向跳动公差都做了严格控制,装配后整套传动机构的回程间隙可控制在1弧分以内,满足精密传动场景的使用要求。
