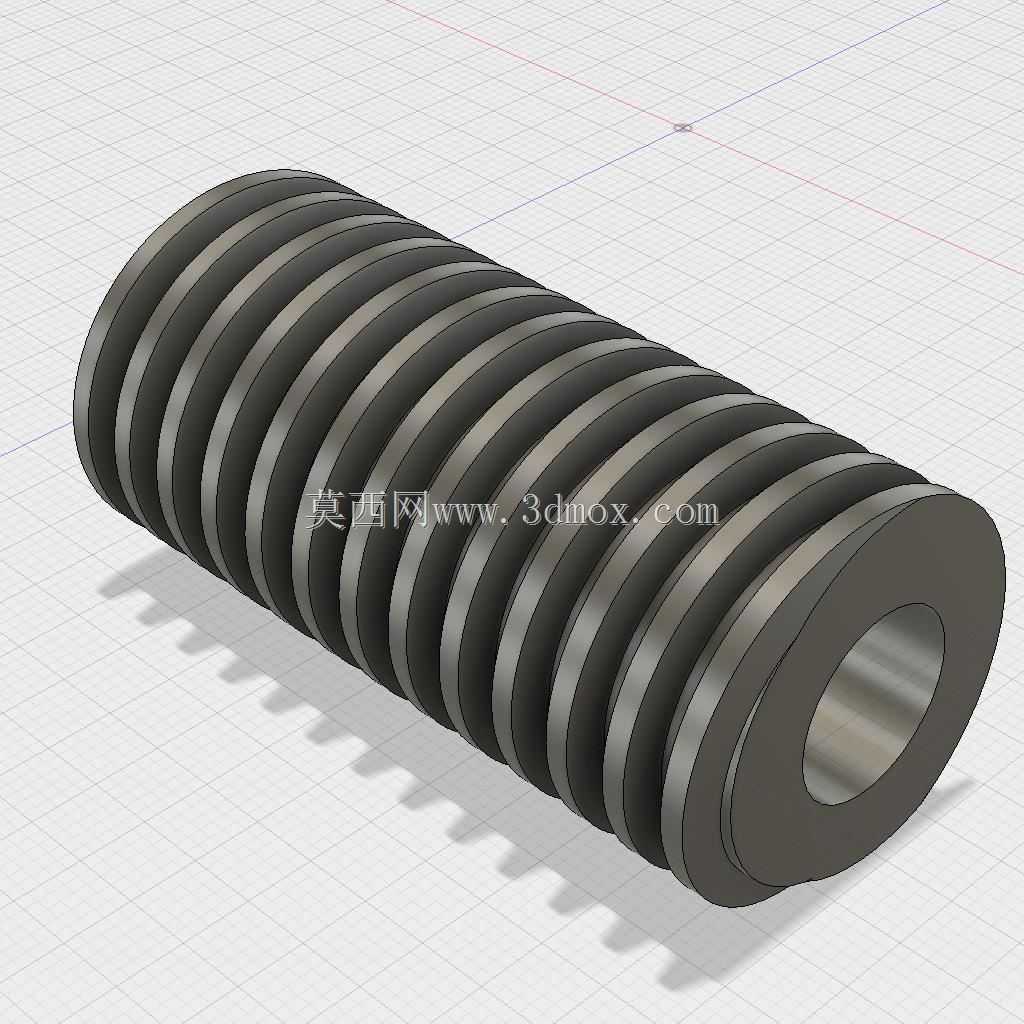

带中空内孔的等距传动螺旋轴结构

　　在做进给传动机构的选型匹配时，这类带连续等距螺旋齿的中空轴件是很常见的核心传动部件，日常接触到的工况里，它既可以用在小型通讯设备的微调进给模组里，承担精密位移的传递功能，也能适配轻载输送设备的螺旋推送结构，完成小尺寸物料的定向输送动作。和实心螺旋轴相比，中空的内孔设计并非单纯为了减重，很多场景下这个内孔是走料、穿装引线或者布置冷却油路的通道，比如通讯类设备的调谐机构里，中空内孔可以穿过信号馈线，避免传动动作和线缆布置产生干涉，这也是这类结构在通讯类工装里应用较多的原因。从结构设计的角度看，这款螺旋轴采用的是等距梯形齿廓的螺旋结构，齿形的导程和齿高经过匹配计算，既保证啮合传动时的接触面积足够，不会因为轻载冲击出现齿面压溃的问题，

　　也能控制传动过程中的摩擦阻力，避免手动微调或者小功率电机驱动时出现卡滞。整个轴体的外圆螺旋齿是连续加工成型，没有分段拼接的结构，能保证传动过程中进给量的均匀性，不会出现分段处的传动间隙突变，这对于需要精准控制位移量的微调场景来说尤为重要。做三维建模的时候，首先要确定的是轴体的基准轴线，所有螺旋齿的扫描路径都要和这个基准轴线完全同轴，否则装配后会出现齿面啮合偏载，局部磨损过快的问题。中空内孔的同轴度公差需要和外圆安装基准保持一致，通常控制在0.02mm以内，避免穿装其他构件时出现别劲的情况。齿形的截面轮廓需要根据啮合配对件的参数做匹配，这里采用的是近似矩形的齿廓，齿侧留有合理的配合间隙，既不会因为间隙过大出现传动空程，

　　也不会因为间隙过小导致装配困难、运转卡涩。从安装边界来看，这款螺旋轴的两端是光轴定位段，直径比螺旋齿的大径略小，装配时可以直接穿装在支撑轴承的内孔里，轴向定位依靠轴肩或者卡簧槽完成，不需要额外做复杂的定位结构，安装维护的难度很低。轴体的总长度和螺旋齿的有效啮合长度需要匹配实际的行程需求，通常螺旋齿的有效长度要比设计最大行程多出1到2个导程的余量，避免运动到行程端点时出现脱齿的情况。在实际工况应用中，这类螺旋轴的传动精度属于中等精度层级，适合用在对位移精度要求在0.1mm级别的进给机构里，比如通讯设备的频率调谐结构、小型办公设备的纸张输送机构、轻工业生产线的小工件推送机构里都能见到这类结构的身影。和齿轮传动相比，它的传动比更大，

　　结构更紧凑，只需要单根轴配合对应的滑块或者蜗轮就能实现大减速比的动力传递，不需要布置多级齿轮组，能有效缩小整个机构的占用空间。做结构校验的时候，需要重点校核螺旋齿的齿根弯曲强度，尤其是在承受轴向推送力的场景下，齿根位置是应力集中的区域，建模时要在齿根位置做合理的圆角过渡，避免应力集中导致的断齿问题。中空内孔的壁厚也要根据承受的扭矩大小做核算，不能为了盲目减重把壁厚做的过薄，否则传递扭矩时会出现轴体扭转变形，影响传动精度甚至导致轴体断裂。另外，螺旋齿的表面粗糙度也需要控制，通常齿面的粗糙度要达到Ra1.6以下，降低运转时的摩擦系数，减少磨损，延长零件的使用寿命。如果是用在有防尘要求的通讯设备内部，还可以在螺旋轴的两端加装防尘密封圈，避免外界的灰尘碎屑进入齿面啮合区域，造成齿面磨粒磨损。在装配调试时，要保证螺旋轴的轴线和配对运动件的运动方向完全平行，否则会出现运动卡滞、传动阻力不均匀的问题，调试时可以通过转动轴体感受全程的阻力变化，调整支撑座的位置直到全程阻力均匀无卡滞点。这类零件的加工通常采用车削加工螺旋齿的工艺，批量生产时也可以采用滚压成型的工艺提高生产效率，三维建模时预留的加工余量要根据所选的加工工艺做调整，保证最终成品的尺寸符合设计要求。
