儿童三角潜望镜拼装套件结构设计

　　这套面向低龄认知阶段开发的三角潜望镜拼装套件，核心设计目标是把抽象的光线反射物理原理，转化为可触摸、可手动组装、可直接观测的实体操作载体，在中小学科学课、科技馆互动展项、少儿科创工坊、家庭亲子启蒙场景中都有明确的落地使用价值。区别于市面上常见的方形直管潜望镜成品，这套套件采用三角棱镜式的光路布局，所有结构件都做了免胶卡扣预设计，不需要额外粘接剂、尖锐加工工具，低龄使用者仅通过对位插接就能完成整机组装，既规避了小零件误吞、锐边划伤的安全隐患，也能让孩子在逐件拼合的过程中直观理解每一个结构件对应的光路功能。

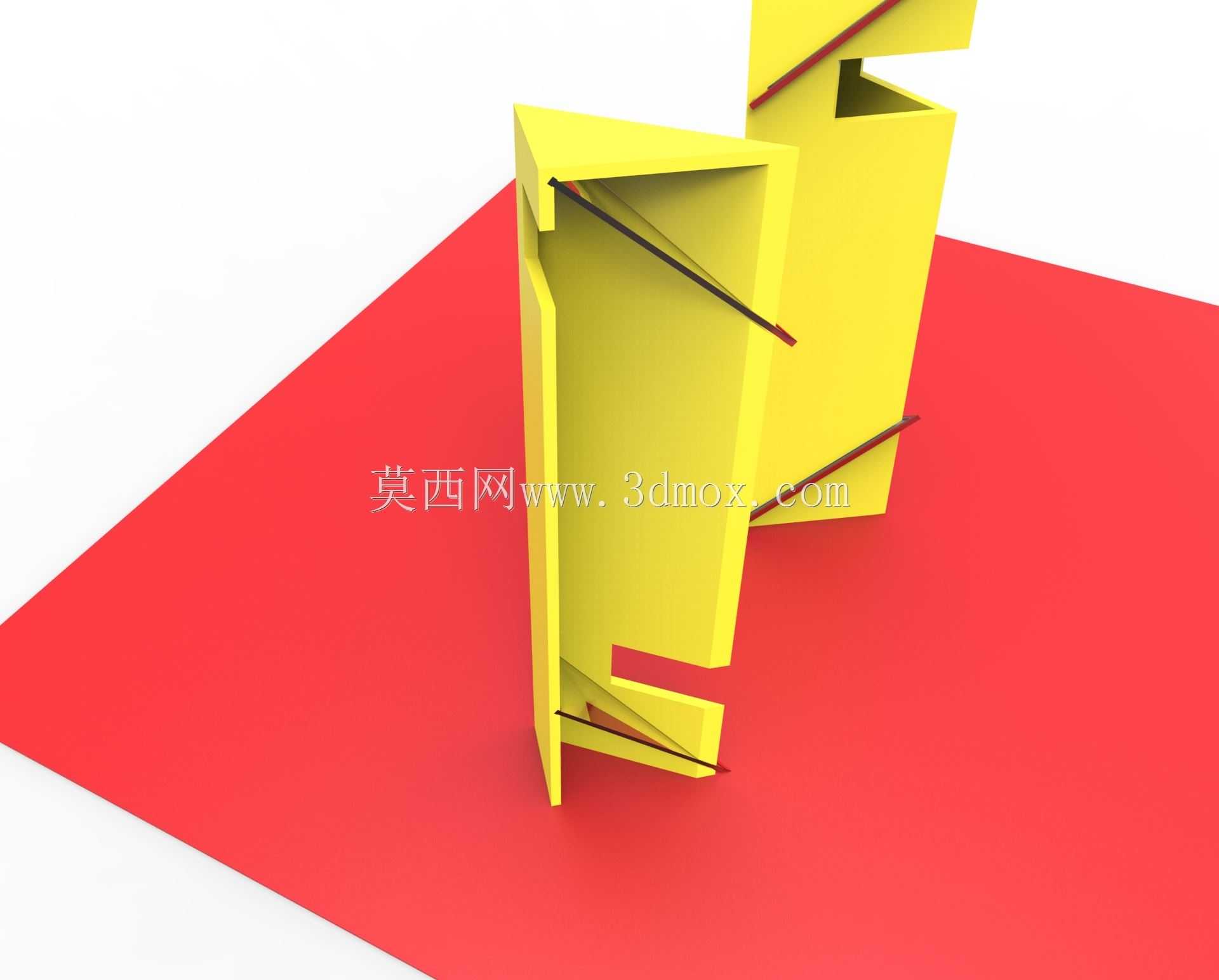

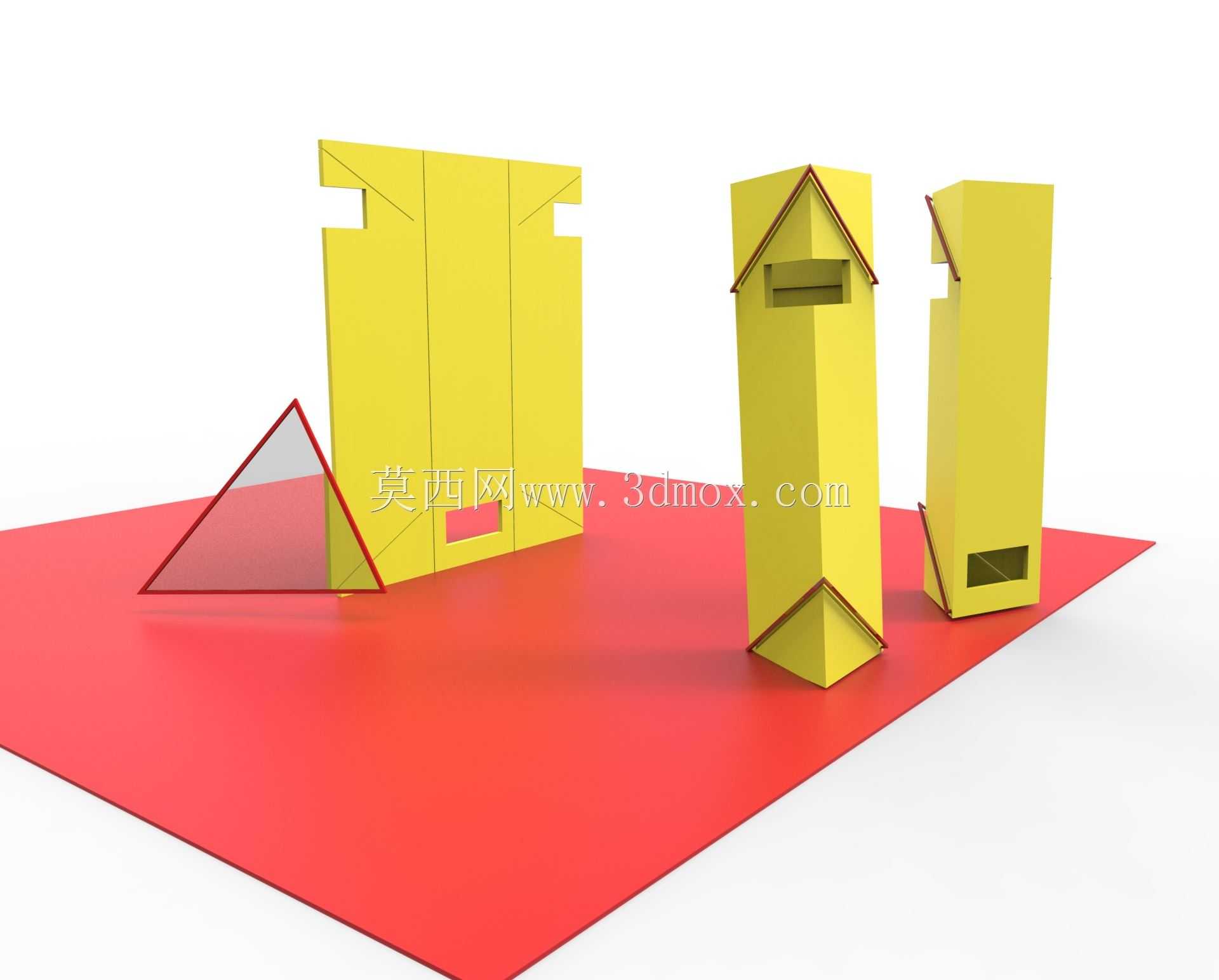

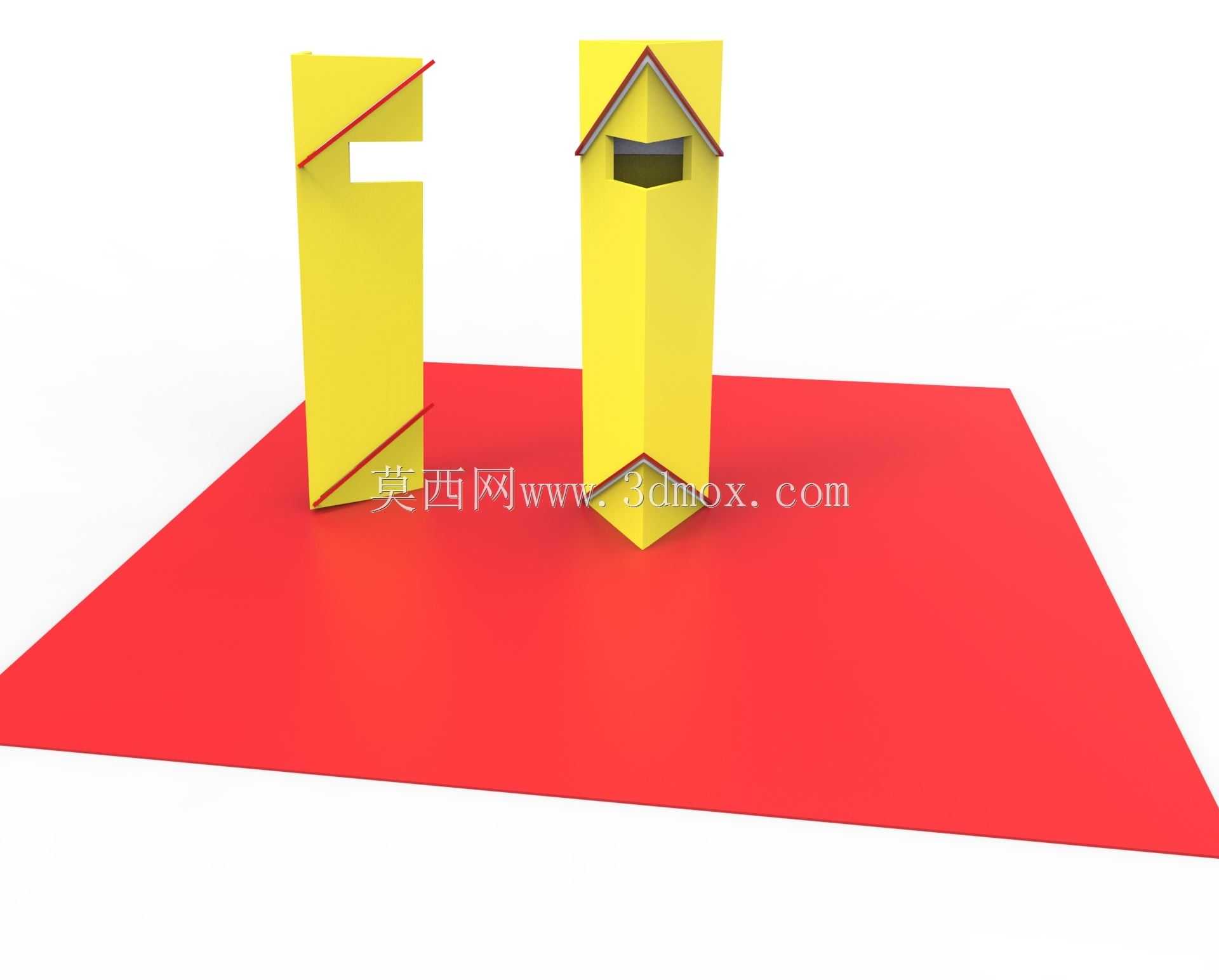

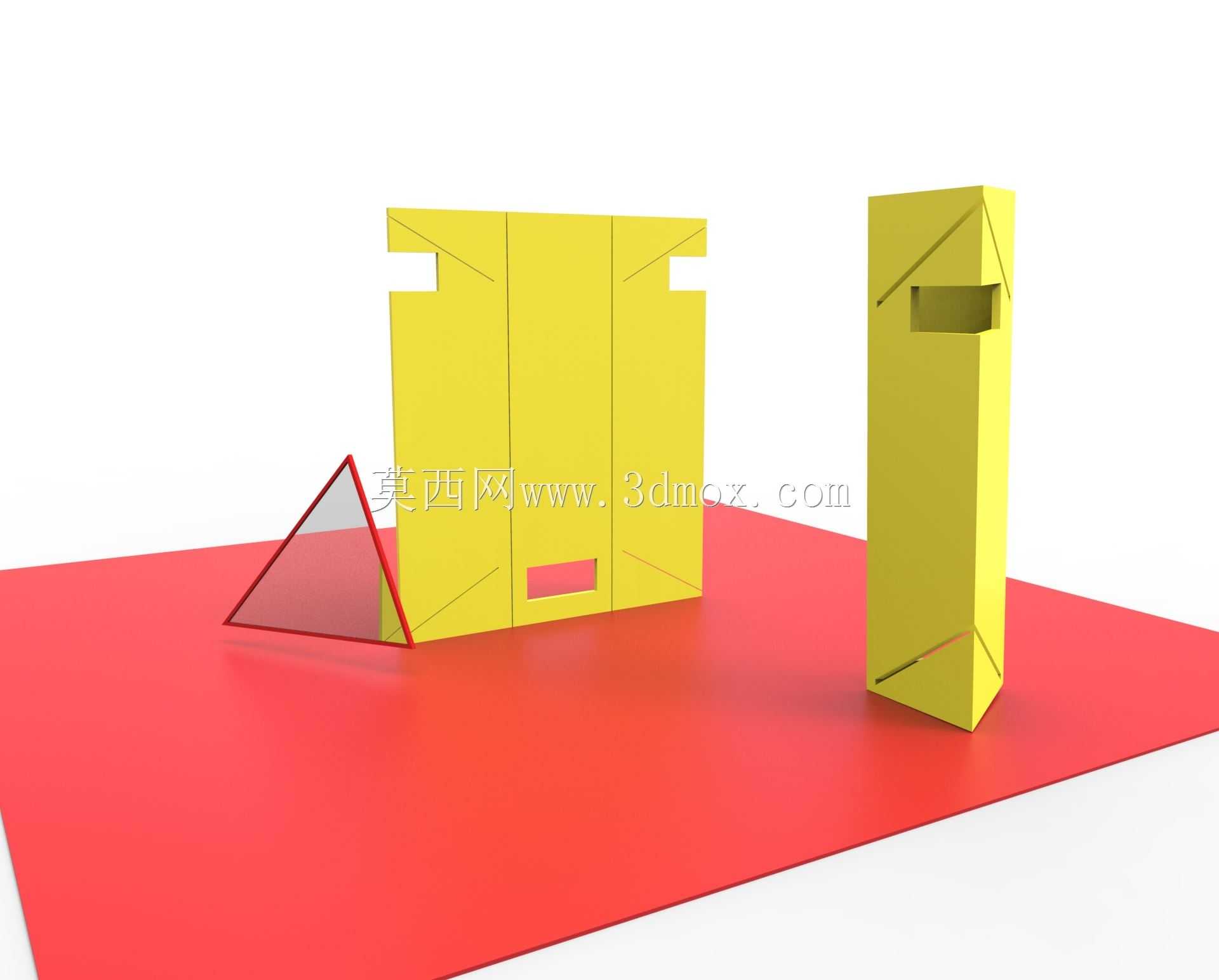

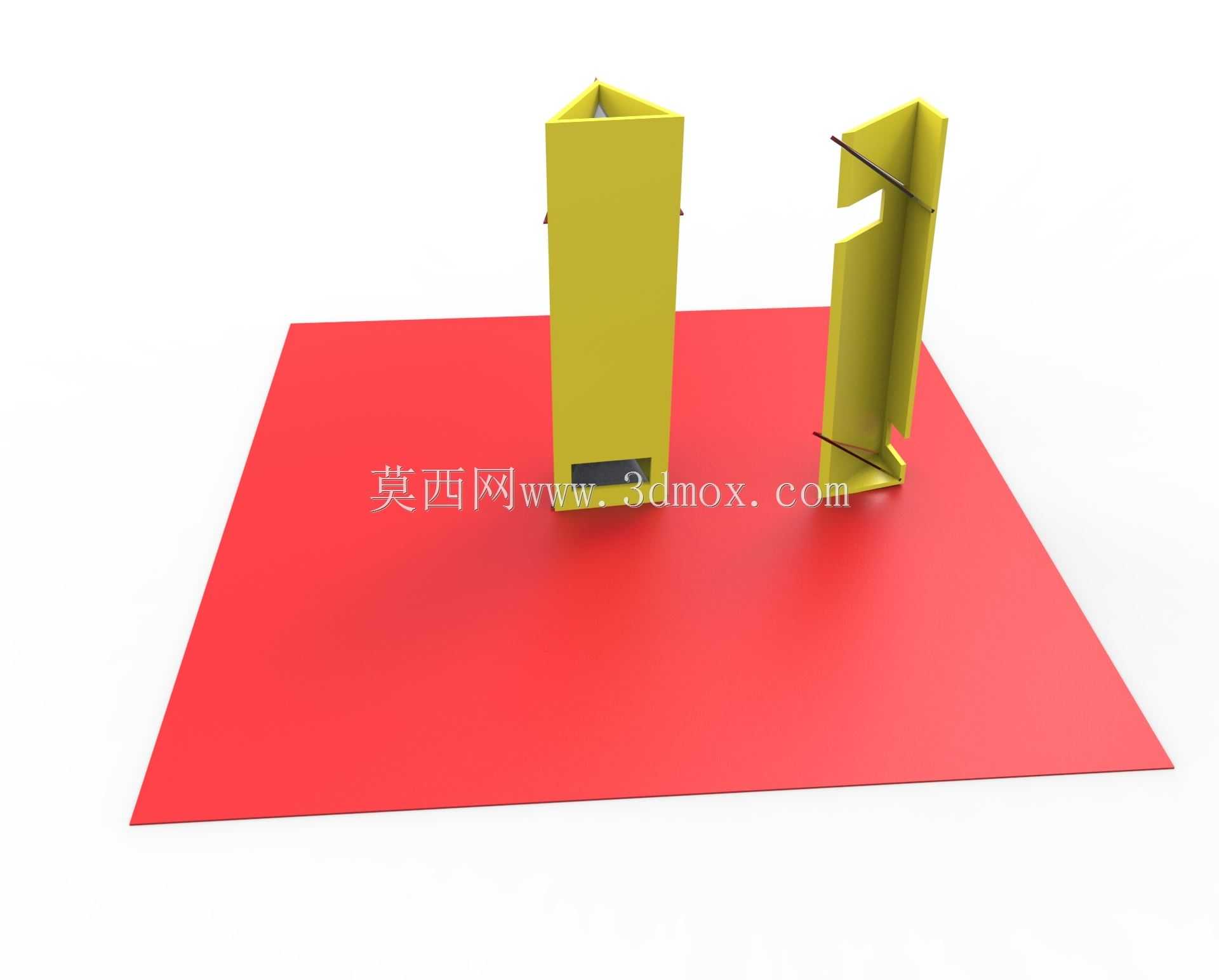

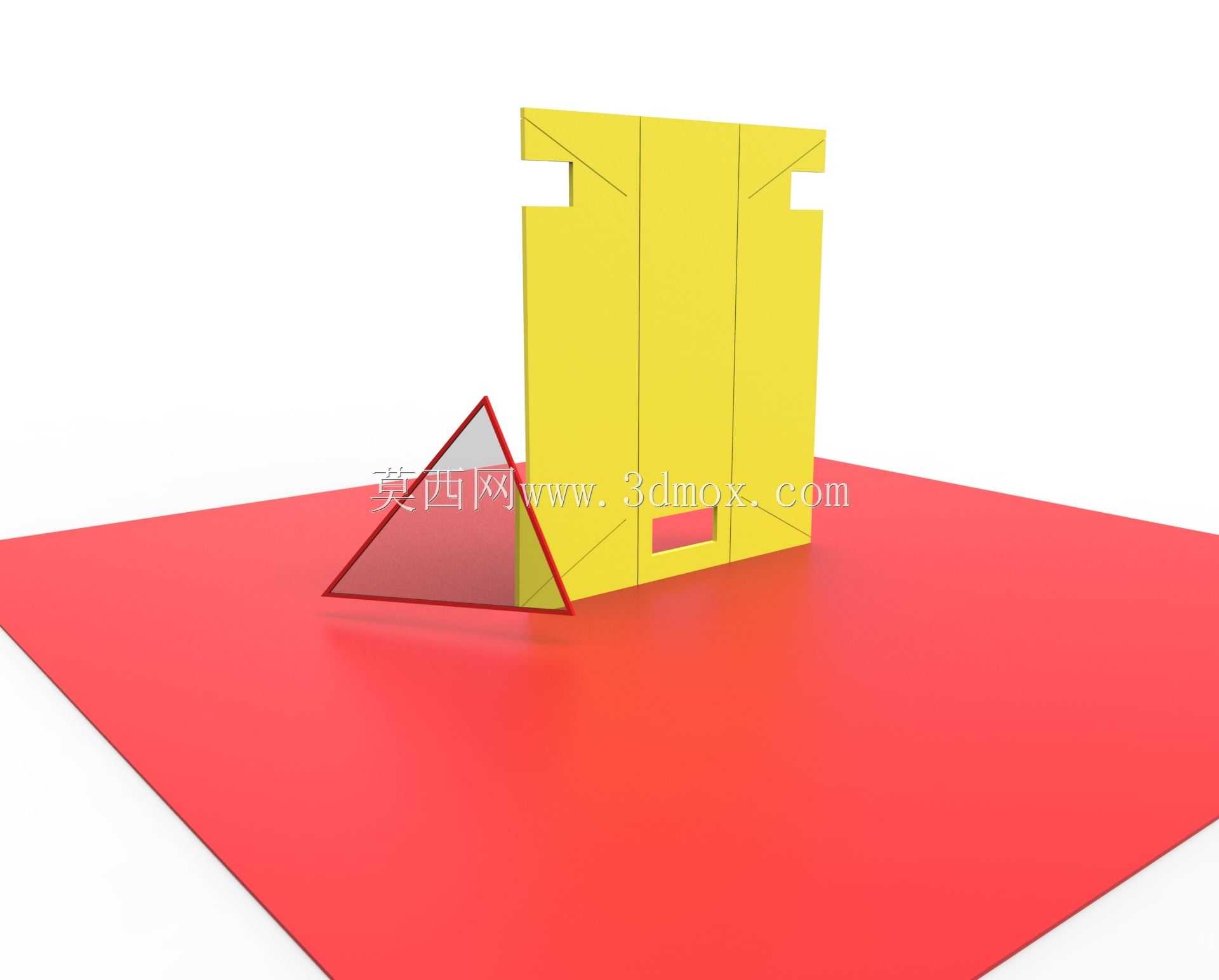

　　从结构设计逻辑来看，整套套件拆分为三个核心功能模块：第一块是带定位卡槽的立式背板组件，背板上预先冲压出两个对称的镜面安装槽位，槽位的倾斜角度严格锁定为45度，这一角度是潜望镜实现光路两次90度转折的核心参数——外界水平入射的光线先抵达上方45度放置的反射镜面，垂直向下转折传播，再抵达下方同角度放置的反射镜面，第二次转折后重新变为水平方向进入观测者眼中，不需要复杂的光路校准，只要镜片卡入预设槽位就能自动满足反射定律的角度要求。背板两侧预留的卡扣位同时承担两个作用：一是和侧边的围板插接锁定，围成不透光的镜筒腔体，避免外界杂散光从侧面进入光路干扰观测效果；二是作为三角反射镜片的定位支撑，三角形的镜片侧边直接抵靠在卡槽的定位面上，不需要额外的压片或者紧固件就能固定镜片位置，组装时不会出现镜片角度偏移导致观测视野错位的问题。第二块模块是长条形的观测镜筒组件，镜筒为立式长方体中空结构，上下两端分别开设入射窗口和观测窗口，窗口位置和背板上的两个反射镜面高度一一对应，镜筒的侧壁同样做了折线压痕设计，平板状态下是单片裁切的板材，使用时沿压痕弯折即可围成封闭的矩形筒身，筒身两端的折边互相卡扣锁定，成型后筒身的直线度公差控制在1mm以内，保证上下两个窗口的中心轴线平行，不会因为筒身弯折歪斜导致光路偏移。镜筒上预留的小窗口既可以作为组装时的对位标记，也能让使用者在组装完成后直观看到内部镜片的安装状态，理解光线在筒体内的传播路径。第三块模块是独立的三角反射镜片组件，镜片采用带红色边框的安全亚克力材质，替代传统易碎的玻璃镜片，即使掉落、受压也不会产生尖锐碎渣，三角外形的设计一方面和整套产品的三角光路主题呼应，另一方面三角形本身是几何稳定结构，镜片卡入槽位后不会发生转动移位，相比方形镜片减少了一个角度自由度，组装容错率大幅提升。

　　从安装边界和外形尺寸的工程考量出发，所有板材零件都采用统一厚度的轻质纸板或者安全PP塑料裁切，平铺状态下所有零件可以排布在一张A3幅面的板材上，裁切后不需要额外的二次加工，零件之间的卡扣间隙预留0.2mm的装配公差，既保证插接时不需要太大的按压力度，适合儿童手部力量操作，又能保证组装完成后结构不松脱。整机组装完成后的整体高度控制在200mm左右，横向展开宽度不超过180mm，放置在课桌面上不会占用过多空间，观测窗口的高度距离桌面约30mm，适配儿童坐姿下的眼部高度，不需要刻意低头或者抬手就能贴合眼部进行观测；入射窗口的高度距离桌面约170mm，刚好可以越过桌面上方的遮挡物，比如书本、小挡板，孩子坐在桌前就能通过潜望镜看到挡板另一侧的景物，直观体验“视线拐弯”的反射效果。

　　设计过程中特意没有把结构做成完全封闭的黑盒，而是保留了可拆分的结构形式，授课者可以在演示时随时取出镜片，调整镜片的倾斜角度，让孩子观测角度变化后视野的明暗、成像位置变化，也可以把两片镜片的角度改成非45度，对比观测效果的差异，把固定的玩具变成可交互的光学实验工装。套件底部配套的红色承载垫板一方面作为组装时的工作垫，标示出所有零件的摆放对位区域，避免小零件丢失，另一方面垫板上的定位标记可以引导孩子在组装时对齐镜筒和背板的相对位置，保证两个反射镜面的中心处于同一条垂直光路上，不需要额外测量就能满足光路同轴度要求。和传统一体式潜望镜相比，这种平板包装、现场弯折组装的形式，大幅降低了仓储运输的体积占用，平板状态下的包装厚度不到10mm，运输过程中不会因为挤压导致筒身变形，同时组装过程本身就是科教环节的一部分，孩子在弯折板材、卡扣对位、安装镜片的过程中，既能锻炼手部精细动作，也能同步理解结构支撑、光路传播、角度反射的相关常识，完全适配少儿科学启蒙的使用需求。
