移动式旋转盖冷水机组布局简化结构

　　该结构以产线布局阶段的空间校核为主要目标，对旋转盖冷水机组进行了外观级简化表达，重点保留柜体轮廓、前部检修区域、侧向接口、底部脚轮以及顶部盖体关系，适合在整线方案、车间排布、设备占位和人机通道分析中作为温控设备参考。实际工程里，这类冷却设备常布置在激光加工、注塑辅助、实验台架、电子装配、小型工艺循环冷却等场景旁边，用来为发热部件或工艺回路提供稳定冷源。模型没有展开内部压缩机、水箱、管路和电气元件，而是把外部安装边界放在首位，这对于前期方案沟通非常实用：设备能否进入通道、门体开启是否干涉、侧向接管是否预留操作距离、脚轮移动后是否需要固定，都可以在三维环境中提前判断。

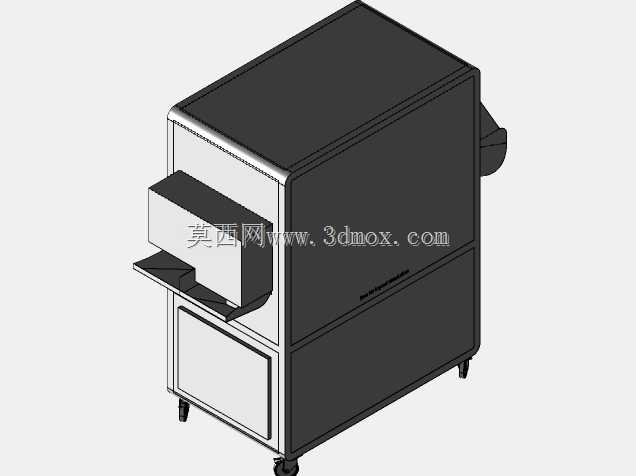

　　柜体采用近似长方体的立式布置，主体分为上部大腔和下部小腔。上部区域对应冷却系统主要安装空间，外观面以整块侧板表达，能够反映设备在产线中的视觉遮挡范围；下部前侧设置独立门板，可用于日常检修、过滤器查看或辅助部件维护。前部伸出的平台与盖体结构是该模型的识别重点，旋转盖在真实设备中通常与维护操作、管路遮蔽或局部防护有关，布局时不能只按封闭箱体计算占位，还应把盖体开启轨迹、前方操作空间和人员站立区域一并留出。

　　底部脚轮表明设备具备移动使用需求，适合在多工位共用或需要定期移位的车间环境中使用。进行三维布置时，脚轮投影虽小，但设备外缘应按最大包络尺寸取值；若现场需要调平，还应在脚轮附近预留支脚或垫块空间。柜体侧面带有外凸接管结构，建模时应将其视为不可忽略的干涉边界，管线连接后还会增加弯头、阀门和软管弯曲半径，因此设备与墙、柱、护栏之间不能仅贴最小间隙布置。前部平台下方也存在斜向支撑和伸出件，周边若安排料车、操作台或输送线，应重点核对低位碰撞。

　　从设计思路看，该模型强调“可布局”而非“可制造”，外形面采用简洁块体表达，省略了细小螺钉、散热格栅、铭牌和内部细节，使整线装配时模型负载较轻，同时又能准确传达设备高度、宽度、深度和开启方向。对于结构工程师而言，这种简化模型在方案阶段比高精度整机更便于快速调整位置；对于设备选型人员，则可通过柜体比例判断冷却单元与周边工位的相对关系。若后续需要深化，可在此包络基础上补充门板开合角、接管方位、排风方向、电控柜散热间隙和维修抽拉距离。

　　安装边界方面，设备后方宜预留管路和排风空间，前方应保证盖体旋转及人员操作，侧向接口处需容纳水管接头与工具动作，底部移动路线要避开地面线槽和坡度突变。柜体高度较高，布置在狭窄通道旁时还应考虑检修照明、开门姿态和相邻设备噪声、热风对操作人员的影响。整体来看，该结构能够帮助设计者在车间规划阶段建立清晰的温控设备占位，减少后期因冷却单元尺寸、盖体开启或接管方向考虑不足而产生的返工。
