带安装底座的可调式回转支承轴承结构

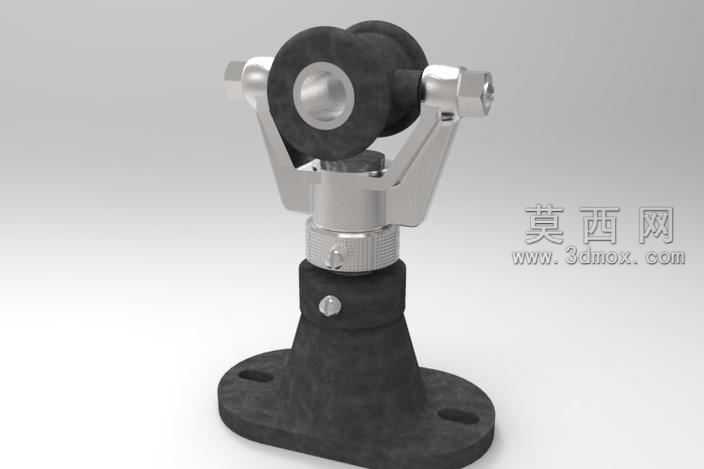

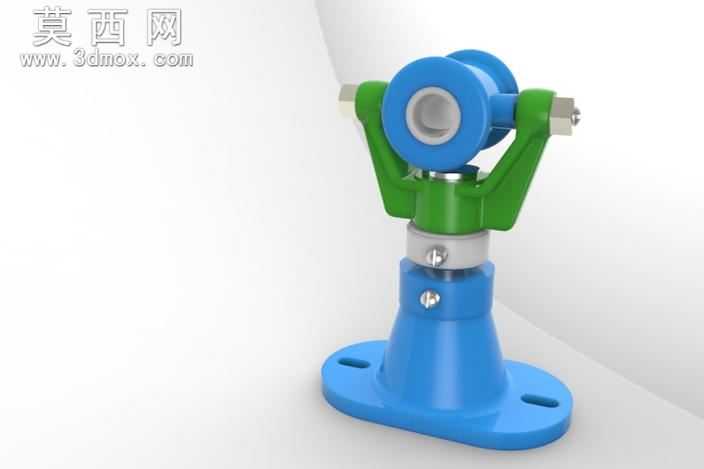

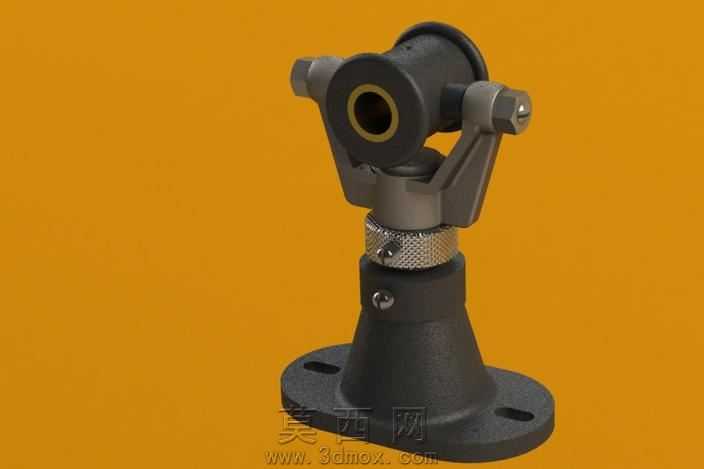

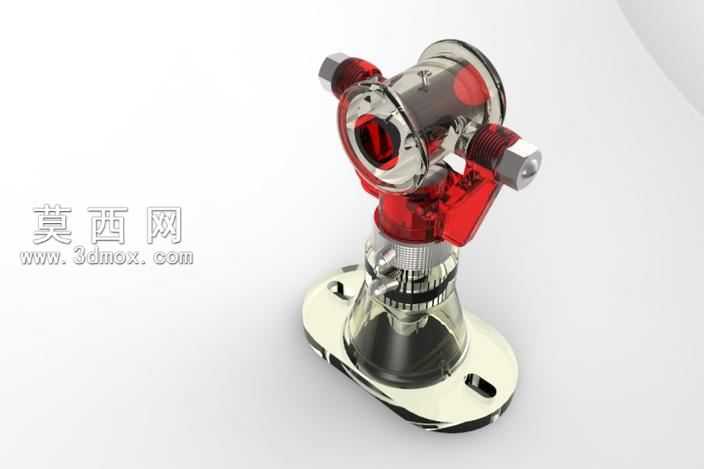

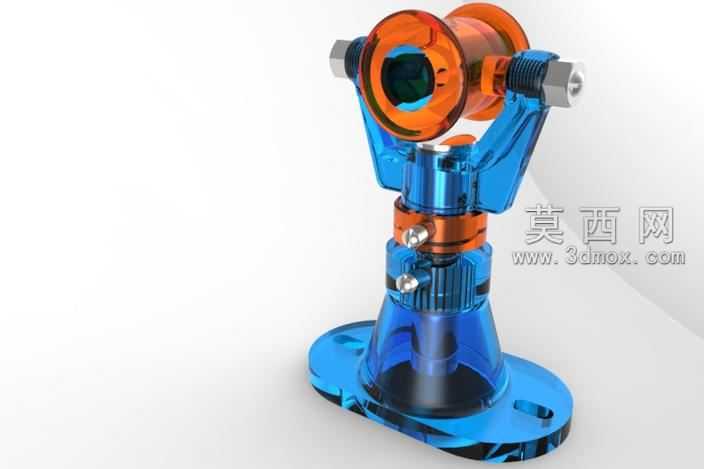

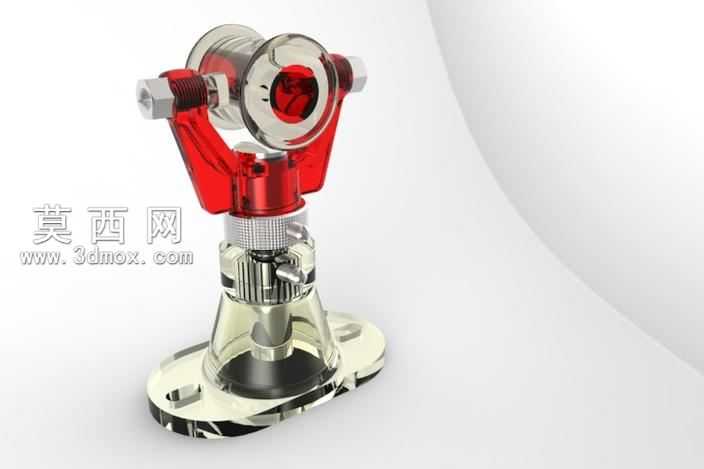

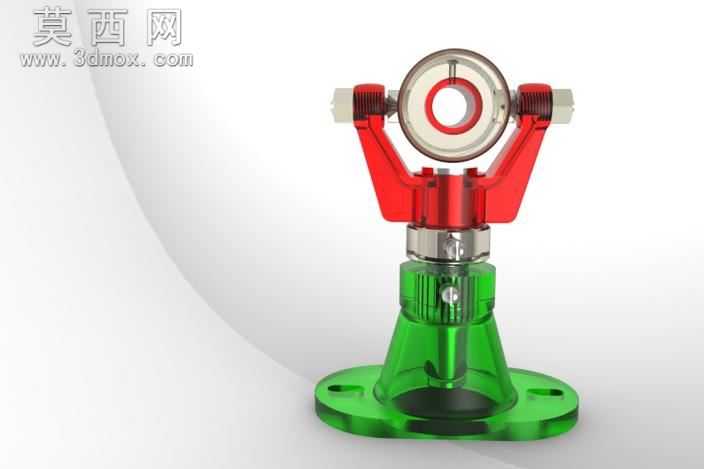

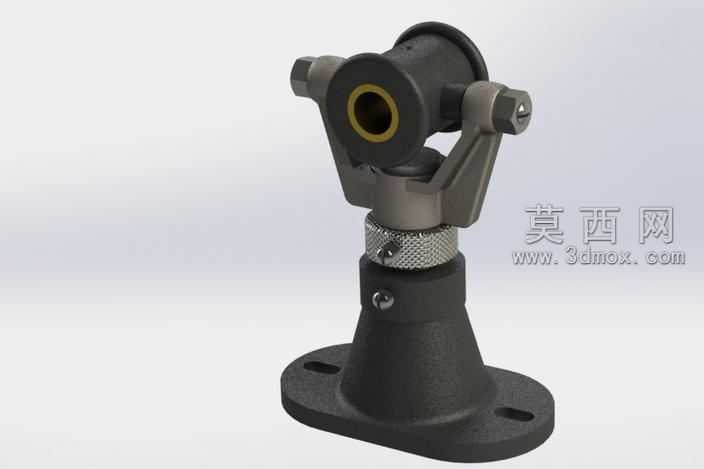

本作品为可调式回转支承轴承三维建模成果，建模阶段采用SolidWorks完成全参数化特征构建，首先从底部安装基座开始绘制，通过拉伸凸台命令生成带安装孔的椭圆形法兰底座，对底座边缘做圆角过渡处理避免应力集中，底座上方的锥形支撑段采用放样凸台命令实现渐变截面造型，保证支撑结构的力学稳定性。中部锁紧调节结构分别构建了抱箍式锁紧环、调节螺栓组件，通过装配约束还原螺栓与锁紧环的螺纹配合关系，可直观展示锁紧调节的动作逻辑。上部回转支承主体采用旋转凸台命令生成内外圈基础结构，搭配橙色透明材质的端盖与防护套，清晰区分回转部分与固定支撑部分的边界。渲染阶段采用Keyshot完成材质与光影设置，固定支撑结构赋予半透明蓝色工程塑料材质，既可以展示内部的轴孔与锁紧结构细节，又能呈现通透的视觉效果；回转端盖、锁紧环赋予橙色半透明PC材质，调节螺栓、轴端紧固件赋予抛光金属材质，通过材质差异明确区分不同功能的零部件；场景采用柔和的工作室环境光，添加软阴影效果突出模型的立体层次，多角度渲染图可完整展示轴承的正面、侧面与装配细节。设计思路上围绕轴系的可调支撑需求展开，区别于常规固定轴承，该结构通过中部抱箍锁紧机构可实现上部回转组件的角度微调，适配安装过程中轴系的对中偏差补偿需求，底部法兰底座预留的长圆形安装孔可适配一定范围的安装位置误差，降低现场安装的对位难度；各零部件之间的装配间隙经过合理预留，符合实际机械装配的公差要求，所有螺纹连接、转动配合部位均按照机械设计标准构建对应特征，模型可直接用于装配干涉检查、结构力学仿真的前期参考，也可作为机械设计教学中可调支承结构的演示案例，帮助理解回转支承的调节原理与装配关系。
