3英寸槽罐车腐蚀性流体装卸管道阀组

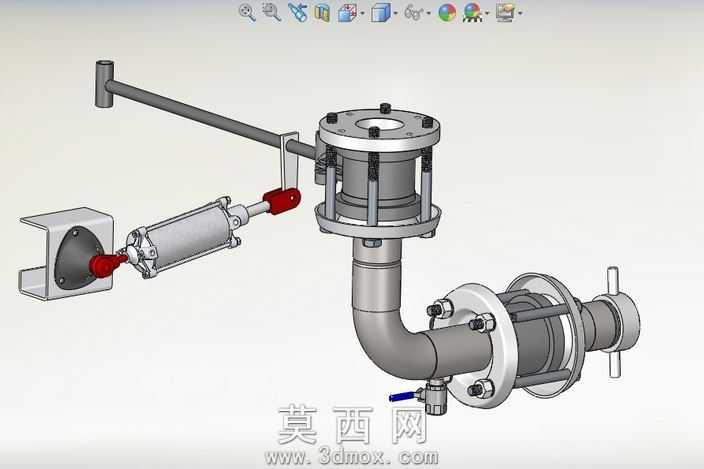

本模型为适配槽罐车腐蚀性液体输送场景的3英寸管道阀组三维设计成果，建模过程严格遵循流体输送管路的工程设计规范，以1:1等比例还原实体结构尺寸，所有零件的配合公差、安装接口均参考实际工业管路标准设定，确保模型可直接用于装配验证、工况模拟等工程场景。建模阶段首先梳理阀组的功能逻辑：该阀组集成手动操作机构、气动驱动组件、弯管转接段、法兰连接端四大核心模块，先通过基准面定位确定各段管路的同轴度与安装角度，再逐一对单个零件进行特征建模：手动操作杆采用拉伸与扫描特征构建长杆与端部握持结构，还原杠杆式操作的力臂比例；气动执行缸通过旋转、阵列特征构建缸筒、端盖、活塞杆与红色防护端帽，准确呈现气动驱动部件的外形与安装位置；中部法兰阀座通过圆周阵列螺栓孔、拉伸构建阀腔与密封压盖结构，还原法兰连接的密封面细节；90度弯管段采用扫描特征构建流道，确保内壁圆滑过渡无直角死角，适配腐蚀性流体输送减少残留的需求；末端管路接口同样采用法兰连接结构，附带手动旋塞与小型取样阀，还原现场操作的功能细节。材质与渲染阶段针对不同部件的使用场景分配对应材质：金属管路、法兰、操作杆分配哑光不锈钢材质，模拟耐腐金属的表面质感；气动缸筒分配亮面铝合金材质，密封件、端帽分配红色工程塑料材质，密封垫片分配黑色橡胶材质，通过调整材质的粗糙度、反射率参数，让渲染效果清晰区分不同功能部件，直观呈现阀组的装配层次。结构设计上充分考虑腐蚀性流体输送的特殊需求：所有流道内壁做圆滑过渡处理，避免介质残留造成腐蚀；法兰连接面预留密封件安装槽，确保管路连接的密封性；手动与气动双操作模式的设计，既可以通过气动执行件实现远程开关控制，也可以在气源故障时通过手动操作杆完成应急操作，兼顾自动化操作与应急处置的使用需求；整体阀组采用弯管转接布局，适配槽罐车侧面的安装空间，减少管路弯折带来的流阻损失，同时所有外露部件均做圆角处理，避免安装操作时的尖锐棱角磕碰风险。
