胜家老式手摇家用缝纫机三维建模作品

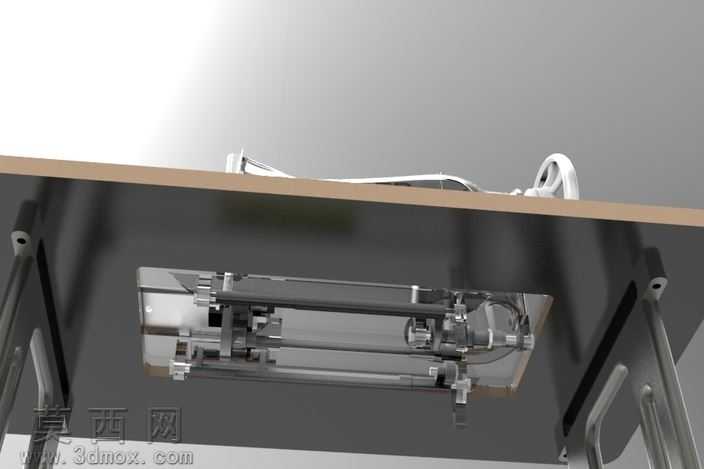

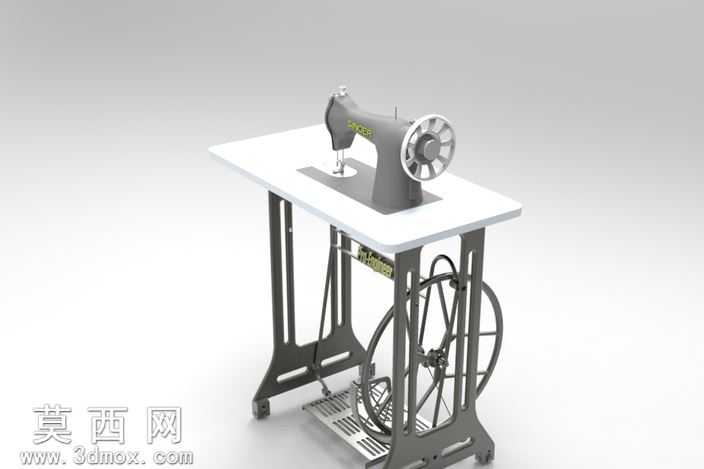

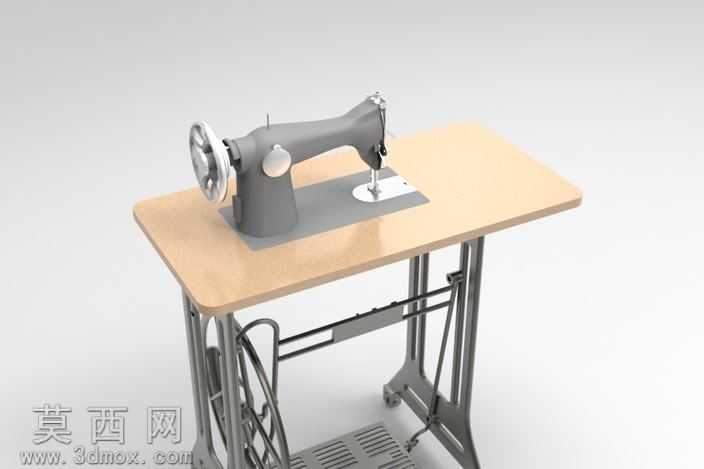

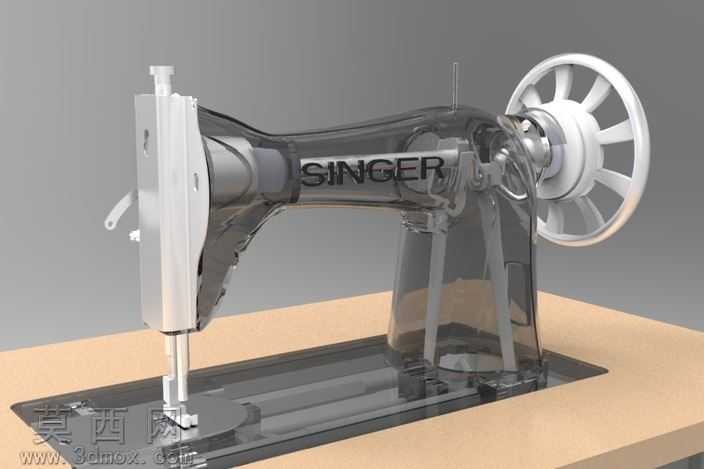

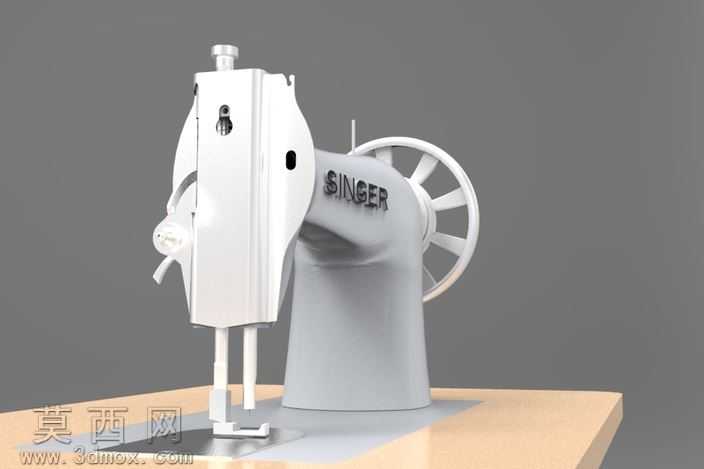

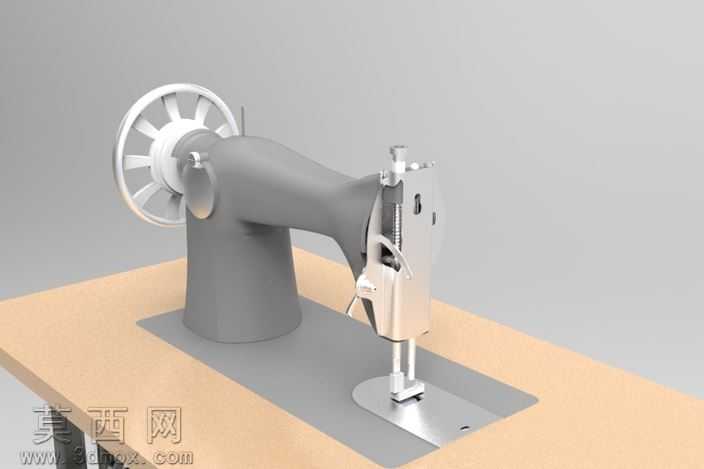

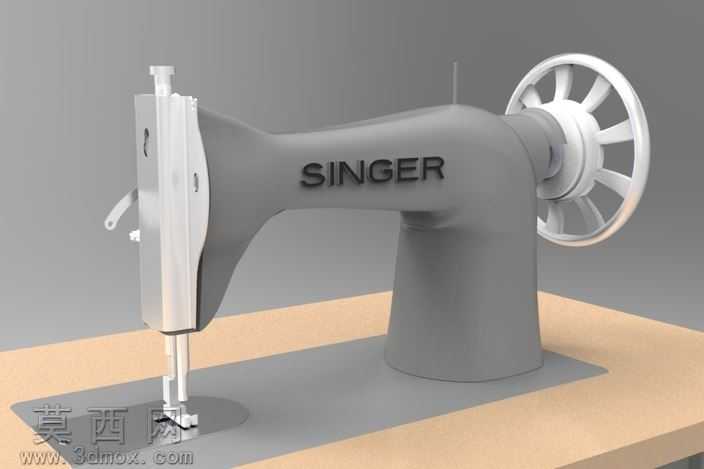

本作品为经典胜家老式手摇家用缝纫机的三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循实物测绘的尺寸比例进行1:1还原，确保各部件的装配关系完全符合真实机械结构逻辑。建模初期先对老式缝纫机的整体结构进行拆解分析，将整机划分为机头主体、手摇驱动轮、针杆冲压机构、送料传动组件、台板安装基座五大核心模块，针对每个模块单独进行草图绘制与特征建模，优先通过拉伸、旋转等基础特征构建部件主体轮廓，再通过倒角、抽壳、阵列等细节特征还原部件的真实加工形态，其中机头外壳部分采用半透明材质进行渲染呈现，可直观展示内部的传动连杆、凸轮组件的排布逻辑，无需拆解模型即可观察内部动力传递路径。材质设置阶段针对不同部件的物理属性进行区分：手摇驱动轮采用哑光白色工程塑料材质，添加细微的磨砂纹理还原真实手轮的握持质感；金属传动部件采用抛光不锈钢材质，调整反射参数模拟金属部件的高光反射效果，针对长期使用的金属部件添加轻微的磨损做旧纹理，提升模型的真实感；台板部分采用浅原木色木纹材质，还原老式缝纫机木质台板的自然纹理与哑光漆面质感；机头表面的品牌标识采用浮雕贴图处理，确保标识与机身曲面完美贴合，无拉伸变形问题。结构设计上完整还原了老式缝纫机的核心传动逻辑：手摇轮转动时通过主轴带动内部的曲柄连杆机构运动，将旋转运动转化为针杆的上下往复穿刺运动，同时通过下部的凸轮组件带动送料牙完成间歇送料动作，各运动部件之间预留了合理的装配间隙，可在三维软件中实现运动仿真模拟，直观展示缝纫作业的完整动作流程。渲染阶段采用三点布光方案，主光源从侧上方打亮机身主体，突出半透明机身的通透质感与内部结构轮廓，辅助光源补全暗部细节避免出现死黑区域，背光源勾勒机身轮廓提升整体层次感，最终渲染效果既清晰展示了缝纫机的外观造型，又完整呈现了内部的机械结构细节，可用于缝纫设备结构教学、复古工业产品展示、老式机械复原研究等多个场景。
