林业用液压式木材劈裂拆分设备

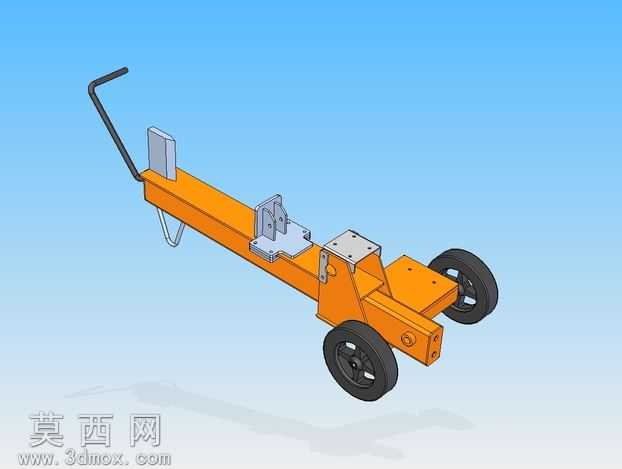

本作品为面向林业木材初加工场景设计的移动式液压劈木设备三维模型，整体采用Solid Edge完成全参数化建模，建模过程严格遵循机械加工工艺逻辑，对每一处钣金折弯、型材焊接、螺栓连接的结构都做了1:1比例还原，未做过度简化处理，可直接用于生产参考与结构校核。模型渲染阶段采用哑光工业漆材质模拟设备主体的橙色涂装效果，金属结构件区分了热轧钢材的粗糙质感与机加工安装面的光洁金属质感，橡胶轮胎还原了胎面花纹与橡胶的哑光漫反射特性，操作手柄做了防滑弯管的细节处理，背景采用渐变天蓝色突出设备主体结构，渲染光影采用柔和的顶侧光方案，清晰展现各部件的装配关系与结构层次。结构设计上，设备采用长梁式主体框架，以矩形钢管焊接作为承载主梁，前端设置双轮行走机构，搭配后部的支撑脚实现移动与作业状态的稳定切换，无需额外吊装即可单人短距离转场；主梁上部设置可调节的木材定位安装座，可根据待劈木材的直径调整固定位置，适配不同规格的原木劈裂需求；尾部延伸出弯管式操作手柄，符合人体站立操作的施力角度，降低长时间作业的操作疲劳；液压驱动模块集成在主梁中部，通过管路连接前端的劈裂执行端，动力传递路径短，结构紧凑，避免了复杂管路带来的故障风险。设计思路围绕小型林业作业的实用性展开，摒弃了大型固定式劈木设备的复杂结构，在保证劈裂推力满足常规硬木拆分需求的前提下，尽可能压缩设备整体体积与自重，轮式移动结构适配林区非硬化路面的转场需求，所有安装位均采用标准螺栓连接，易损件可快速更换，日常维护难度低；设备的焊接位置均做了工艺倒角处理，避免应力集中导致的结构开裂，各转动部位预留了润滑注油孔，符合户外林业机具的耐用性设计要求，整体结构兼顾了作业效率、移动便利性与制造成本，适合个体林场、小型木材加工点的原木拆分作业使用。
