辐条式摩托车车轮结构三维建模设计

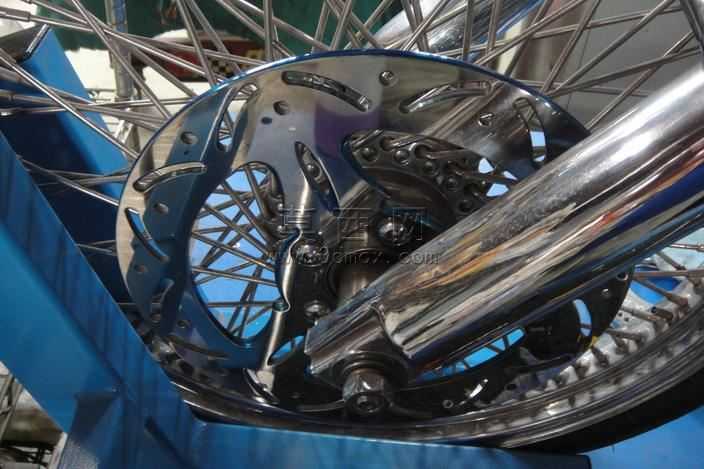

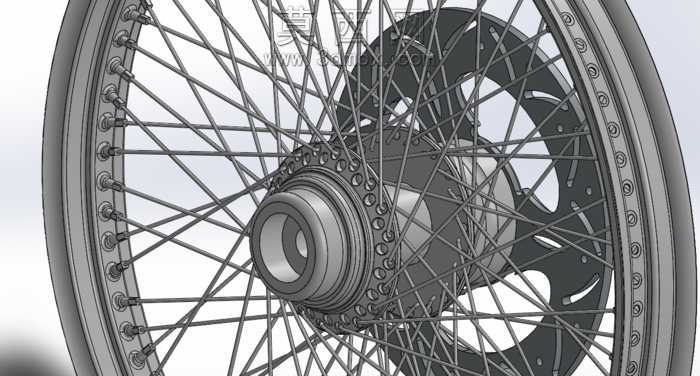

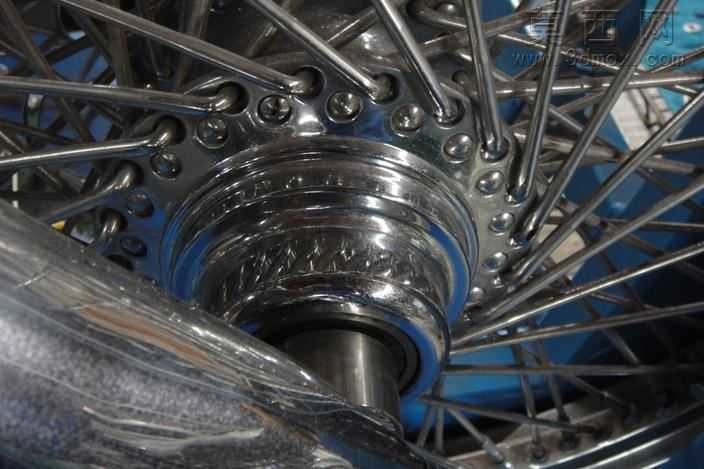

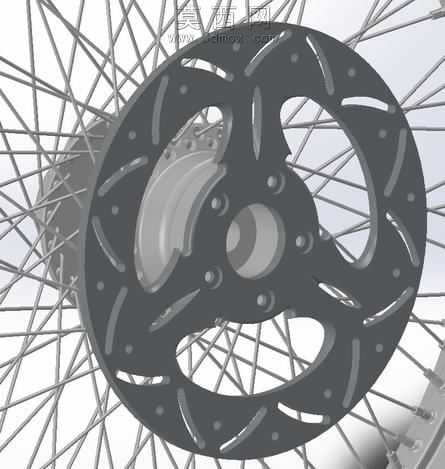

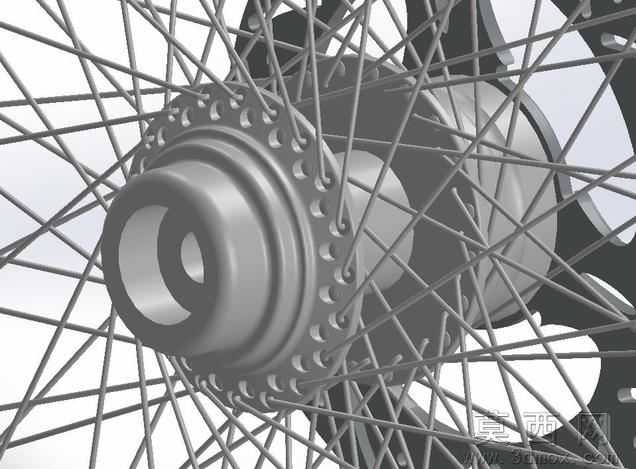

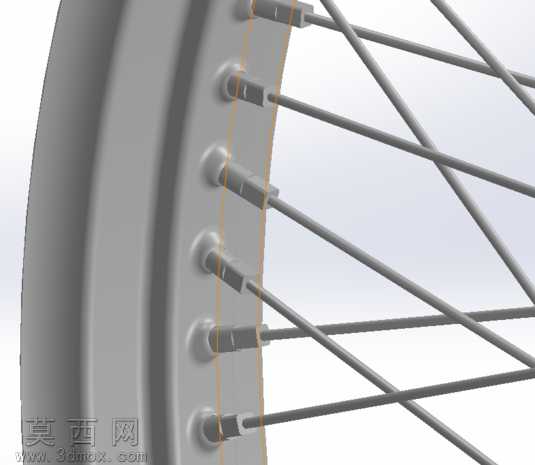

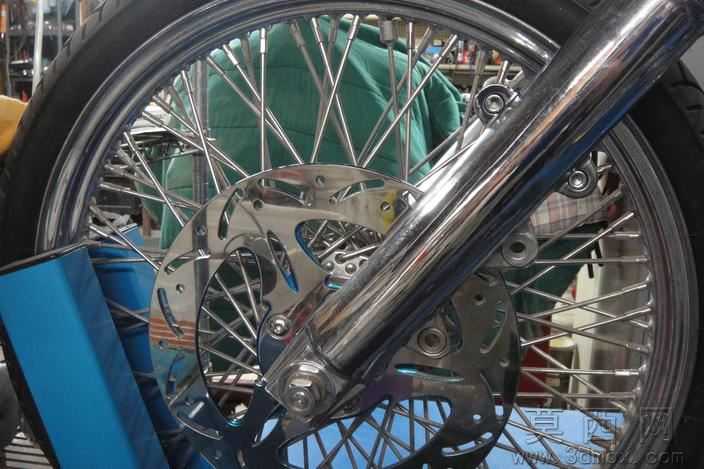

本次三维建模作品为辐条式摩托车车轮，建模过程依托SolidWorks平台完成，整体围绕传统辐条轮的真实机械结构展开还原设计。建模初期先梳理辐条轮的核心组成逻辑，将整体结构拆解为中心轮毂、辐条组、轮辋、制动连接盘四个核心模块，按照从中心向外围的顺序逐步搭建特征。中心轮毂部分采用旋转凸台特征完成主体基体构建，针对轮毂表面的辐条安装孔位，采用圆周阵列方式完成均匀排布，孔位的倒角、安装定位台阶都按照真实配件的装配公差要求做了细节处理，轮毂中心的轴承安装位做了同轴度约束，预留出轴承与轮轴的装配间隙，还原真实部件的装配逻辑。辐条部分是本次建模的重点难点，每根辐条都采用细长杆特征构建，端头的弯折挂接结构单独做了细节处理，所有辐条按照真实辐条轮的交叉编织排布规律，通过角度约束、长度参数调整完成单根辐条定位后，采用圆周阵列方式完成整圈辐条的排布，过程中反复调整辐条的张紧角度与交叉位置，避免出现特征干涉，还原辐条轮受力均匀的结构特性。外围轮辋采用旋转薄壁特征构建，轮辋上的辐条挂接座、轮胎安装卡槽都做了对应细节处理，轮辋与辐条的连接位置做了装配贴合约束，保证整体结构的装配合理性。制动连接盘部分单独建模，通过螺栓孔位与轮毂侧面对应装配，还原摩托车车轮的制动安装结构。材质渲染阶段，轮毂部分赋予哑光金属材质模拟铸铝质感，辐条赋予亮面镀铬金属材质还原真实辐条的金属光泽，轮辋部分做了轻微的磨砂金属质感区分，整体渲染效果突出金属部件的光影层次，清晰展现各部分的结构细节。整个建模过程注重结构的合理性与还原度，没有做过度的艺术化修改，所有特征都围绕真实辐条摩托车轮的机械结构展开，既保证了整体外观的写实性，也还原了各部件之间的装配关系，能够清晰展现传统辐条摩托车轮的结构组成与排布逻辑。
