可调式手动螺旋夹持工装结构设计

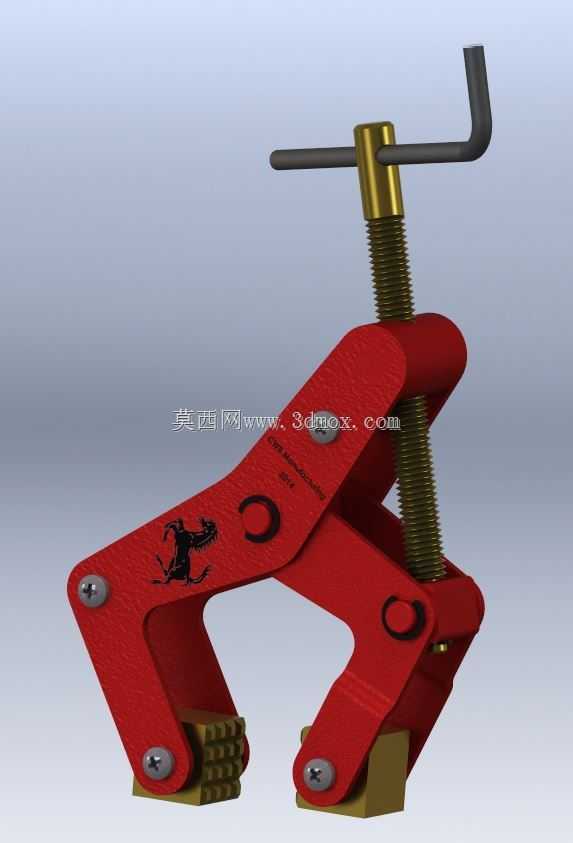

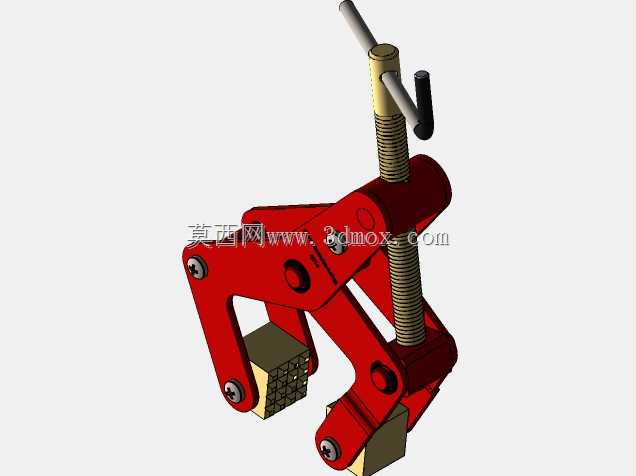

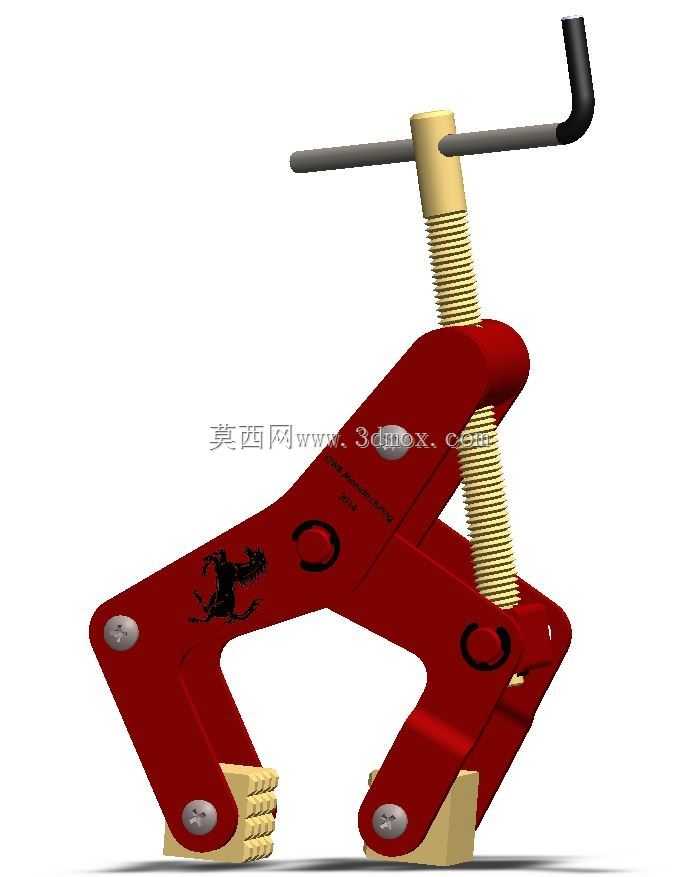

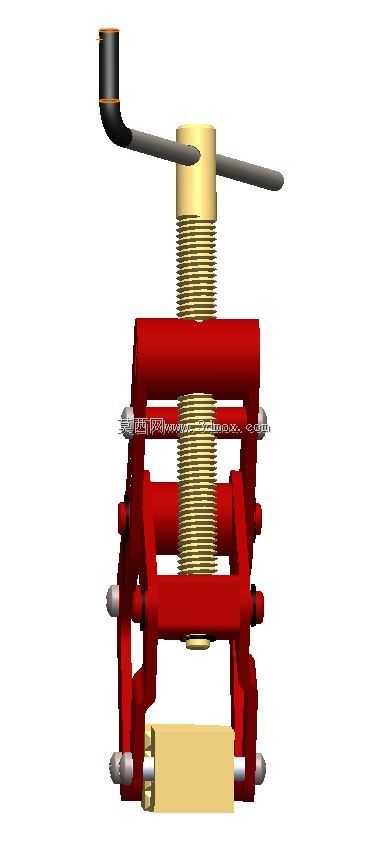

　　这款手动螺旋夹持装置，核心适配多场景临时装夹与固定作业需求，在小型机加工工位、家用工坊工件固定、现场管线临时夹持、钣金件定位拼焊等场景中都能发挥作用，区别于固定式台虎钳的大体积安装限制，该夹持器无需预先固定在工作台面，可根据作业位置灵活挪动，针对不同厚度的被夹持件都能实现稳定压紧。从结构设计逻辑来看，整体采用对称式剪式连杆架构，夹臂主体通过中部铰接销轴实现开合动作，上端的螺旋调节副作为施力核心，转动顶部的六角弯杆手柄时，铜质螺母配合梯形丝杆将回转运动转化为直线进给推力，推动两侧夹臂绕铰接点同步收拢，实现钳口的夹紧动作，这种结构的优势在于丝杆施加的较小输入扭矩，能通过连杆的力臂放大效应转化为钳口处较大的夹紧力，

　　同时保证两侧钳口的对中性，避免被夹工件出现偏斜移位。钳口位置设计了可更换的带齿压块，压块表面的细密齿纹能增大与被夹持工件表面的摩擦力，针对金属管件、木质型材、塑料壳体等不同材质的工件，都能提供足够的防滑锁紧力，压块通过沉头螺钉固定在夹臂下端，磨损后可快速拆卸更换，无需整体更换夹臂结构，降低长期使用的维护成本。夹臂主体采用弯折钢板成型结构，在保证整体结构强度的前提下，尽可能降低装置自身重量，方便单人手持挪动作业，夹臂表面的加强凹槽设计，能提升夹臂的抗弯截面模量，避免大夹紧力作用下夹臂出现塑性变形，铰接位置的销轴采用过盈配合与一侧夹臂固定，另一侧夹臂与销轴间隙配合，保证开合动作顺畅无卡滞，同时销轴端部做铆边处理，防止长期使用后销轴脱出。

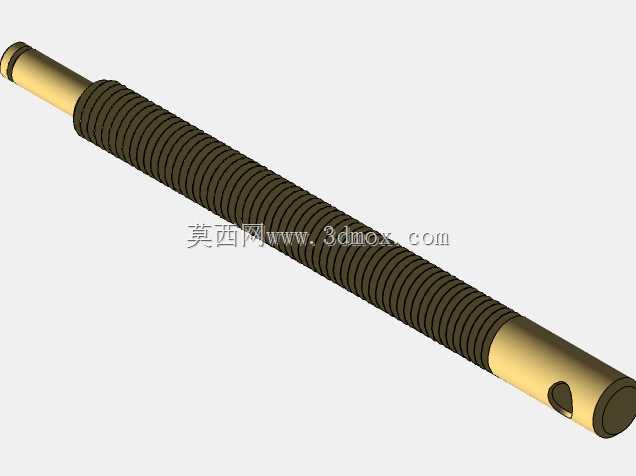

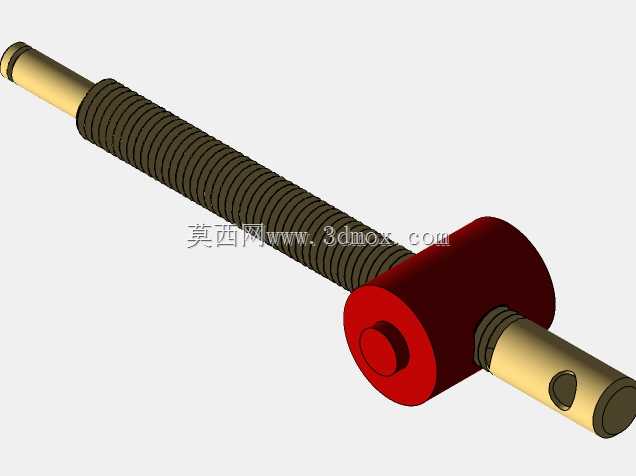

　　丝杆规格选用10mm公称直径、1.5mm螺距的梯形螺纹，相比普通三角螺纹，梯形螺纹的牙根强度更高，耐磨性能更好，能承受更大的轴向载荷，适合频繁夹紧松开的往复作业场景，丝杆顶端的弯杆手柄采用内六角孔与丝杆端部配合，手柄可绕丝杆端部的孔转动调整施力角度，在空间受限的作业位置，也能找到合适的扳动角度完成夹紧操作，无需额外配套扳手工具。从安装边界与尺寸适配来看，该夹持器的最大开口量可覆盖常规小型工件的夹持需求，最小闭合位置能可靠夹持薄型板材，整体收拢后的外形尺寸小巧，可放入常规工具箱内携带，作业时无需额外的安装固定基础，直接将钳口对准被夹持位置，转动手柄即可完成锁紧，针对现场临时管线对接固定、小型工件钻孔时的手扶替代、粘接工件的压合固定、

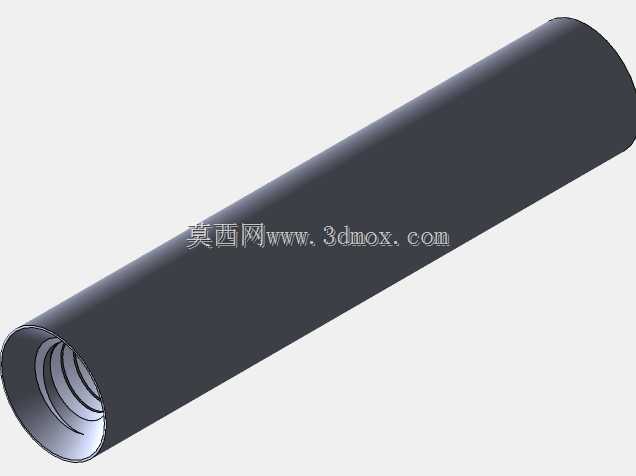

　　焊接作业时的工件定位等场景，都能提供稳定的夹持力，相比大型台钳的使用限制，这种便携夹持装置能覆盖更多零散、临时的作业需求。在结构细节处理上，丝杆与夹臂接触的位置设计了承压垫片，避免丝杆端部直接摩擦夹臂表面造成磨损，铜质螺母嵌装在上端夹臂的安装孔内，通过过盈配合固定，铜材质的自润滑特性能减少丝杆转动时的摩擦阻力，提升操作手感，同时降低螺纹副的磨损速度，延长整体使用寿命。夹臂的所有棱角位置都做了倒钝处理，避免操作过程中划伤操作人员，符合手动工具的安全设计要求，钳口压块的齿纹做了圆角处理，在夹紧软质材质工件时，不会在工件表面留下过深的压痕，兼顾夹持可靠性与工件表面保护。
