室内横向百叶通风采光窗构件

　　在做室内精装机电配合的三维排布时，这类横向百叶构件常被放在需要兼顾通风、视线遮挡与立面装饰的位置，比如卫生间外侧通风口、设备间墙面、走廊端部采光带、电梯厅背景墙或者办公区隔断上方。它不是单纯的装饰线条，而是把窗框、百叶片、背光间隙和安装边框整合到同一立面单元里，建模时需要把可见面、安装面和后期检修边界一起考虑，否则现场很容易出现百叶与墙面收口冲突、灯带无法隐藏、通风面积不足等问题。

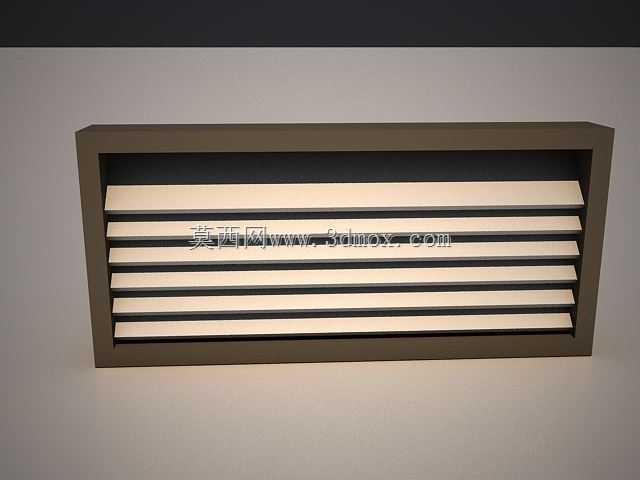

　　从结构上看，构件外框采用矩形围合形式，四周边框承担定位和收口作用，内部布置多道平行横向百叶片。叶片之间保持等距间隙，间隙后方可形成空气流通通道，也可隐藏内部光源。正面观察时，水平叶片会遮挡后方竖向视线，减少室内杂物或设备直接外露；从侧向或低位观察时，叶片之间仍保留通透缝隙，使气流和漫射光能够通过。这样的处理在公共空间里很实用：既不让墙面变成完全封闭的实体，也不把内部构造完全暴露。

　　建模思路上，应先确定整体外框的宽高比例，再反推单片百叶的宽度、厚度和层间距。外框深度要结合墙体完成面、灯槽位置和通风腔厚度确定，不能只按外观厚度拉伸。百叶片建议采用统一截面阵列生成，这样在调整间距时可以快速重排，也便于后续输出加工尺寸。叶片端部与边框连接处需要保留搭接或卡槽结构，若用于真实加工，可在边框内侧增加隐藏式插槽，使叶片从后侧装入，正面看不到固定件。若只是室内效果模型，也应把端部贴合关系做完整，避免旋转视角时出现穿模或悬空。

　　安装边界方面，构件通常嵌入墙面或固定在装饰基层上，外框后侧需要预留空腔。若承担通风功能，空腔应与排风管路或自然通风通道连通，叶片净开口面积需按设备风量复核，不能只追求立面线条密度。若承担照明功能，灯带应布置在叶片后侧或上下边框内，光源不能直接从正面缝隙露出，需要通过叶片倾角和边框挡边控制眩光。墙面收口处要考虑石材、木饰面、涂料或石膏板的完成面厚度，外框外缘应预留压边尺寸，后装方案还需设置可拆卸边条，方便检修灯具、清洁叶片和维护通风部件。

　　实际使用中，百叶倾角直接影响遮挡率与通风率。偏水平的叶片视觉更简洁，通风阻力较小，但对后方物体的遮挡能力有限；带一定下倾角的叶片可以更好地阻挡高位视线，同时引导气流方向。模型中叶片采用平直横向布置，适合现代简约空间，边框与叶片颜色统一，能够形成较强的格栅秩序感。底部和顶部边框不宜过窄，因为它们既要承担视觉收边，也要为固定螺钉、挂件或粘接基层提供位置。

　　在三维场景里布置该构件时，不能只把它作为平面贴图贴到墙上，应保留真实厚度和阴影关系。叶片间缝隙在灯光下会产生连续水平阴影，这正是该构件的视觉重点；若厚度、间隙或材质反射设置不合理，渲染结果容易变成一排死板条纹。材质上可按金属、木质或复合饰面处理，表面宜采用低反光、亚光质感，避免灯带反射造成亮点。对于结构设计人员来说，重点不在复杂曲面，而在尺寸链、阵列间距、边框深度、安装空腔和后期检修之间取得平衡；对于室内选型人员来说，则需要同时核对通风开口、照明隐藏、墙面收口和维护方式，使这个百叶构件在完工后既能独立形成立面效果，也能与整套空间的机电和装饰系统可靠衔接。
