双开木质卫生间通风百叶窗结构

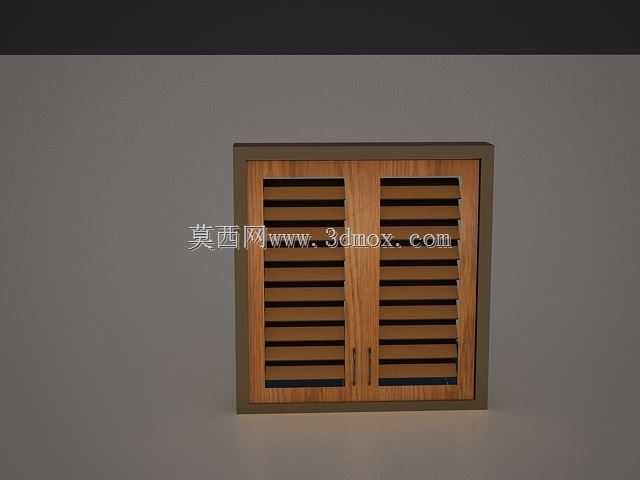

　　该构件面向卫浴空间的通风与遮挡需求，采用双开门式百叶窗结构，整体由外框、两扇对开百叶门扇、竖向长拉手以及百叶条组成。外框作为安装基准，四边形成稳定矩形边界，门扇嵌入框内并通过侧边铰链完成转动配合，两扇门在中缝处闭合，拉手布置在靠近中缝的位置，符合日常开合操作习惯。建模时需要重点控制外框与门扇之间的周向间隙，间隙过小会在木材吸湿膨胀或安装误差下产生摩擦，间隙过大则会影响闭合后的观感与遮光边界。门扇内部采用横向百叶条阵列布置，百叶条保持统一倾角和等间距，既能够阻挡外部直接视线，又能在门扇关闭状态下维持空气流通。卫生间环境长期存在潮湿空气和温度波动，百叶条之间的通风通道可以缓解密闭空间内的闷热感，也能减少门扇单面长期受潮造成的变形影响。

　　结构上，每扇门扇由左右竖梃、上下横梃和多根百叶条构成，百叶条端部与竖梃连接，形成连续的受力骨架。外框截面需要兼顾墙体洞口包覆和门扇限位，框内侧应预留门扇转动空间，并在闭合方向设置明确的止挡位置。若用于实际加工，外框外形尺寸应依据墙体洞口确定，宽度方向覆盖洞口并留出固定边，高度方向与墙面饰面完成面对齐；门扇尺寸则由框内净宽、净高扣除配合间隙后分配，双扇中分位置要保证两条竖梃平行，闭合后中缝顺直。百叶条的倾角不宜过小，否则通风阻力增加且遮挡视线能力不足；倾角过大时，正面直视容易透过叶片间隙看到内部，通常需要结合叶片宽度、层叠量和观察高度共同确定。叶片间距应保证相邻叶片在视线方向有一定重叠，同时避免积水积尘后难以清理。

　　木质构件在卫浴场景中还要考虑表面涂装、端部封边和五金件防锈，铰链、拉手等金属件应选用耐潮湿环境的材质或表面处理。三维建模过程中，可先建立外框轮廓并锁定安装基准，再按框内净尺寸建立单扇门扇，利用阵列方式生成百叶条，最后镜像得到对开门扇。这样既能保证两侧叶片间距、梃料宽度和拉手高度一致，也便于后续调整洞口规格。模型细节上，门框外侧与墙体接触的位置可作为安装面，后侧不应与管线或防水层发生干涉；门扇开启方向需要结合卫生间平面确定，避免开门后碰撞洁具、毛巾架或门扇后方开关。百叶窗不仅承担通风和遮蔽功能，也通过木质纹理与规整横向线条改善空间视觉效果。对结构设计人员而言，这类模型的价值在于清楚表达框、扇、叶片、五金之间的装配关系：

　　外框负责与建筑洞口连接，门扇负责绕铰链旋转，百叶条负责通风与视线遮挡，拉手负责传递开启力。检查模型时，应关注门扇在最大开启角度下是否与外框干涉，百叶条端部是否完全落入竖梃连接区域，中缝两侧拉手是否对称，以及外框厚度是否能够适应不同墙体饰面。对于选型人员，则可根据洞口宽度、通风量要求、装饰风格和清洁维护条件，调整外框截面、门扇厚度、叶片数量和开启方式。整体结构没有复杂传动机构，但对尺寸协调、间隙控制和潮湿环境适应性要求较高，适合用于室内装饰门窗、卫浴通风构件以及木质家具配套结构的方案表达与深化设计。
