商用龙门史密斯综合力量训练架

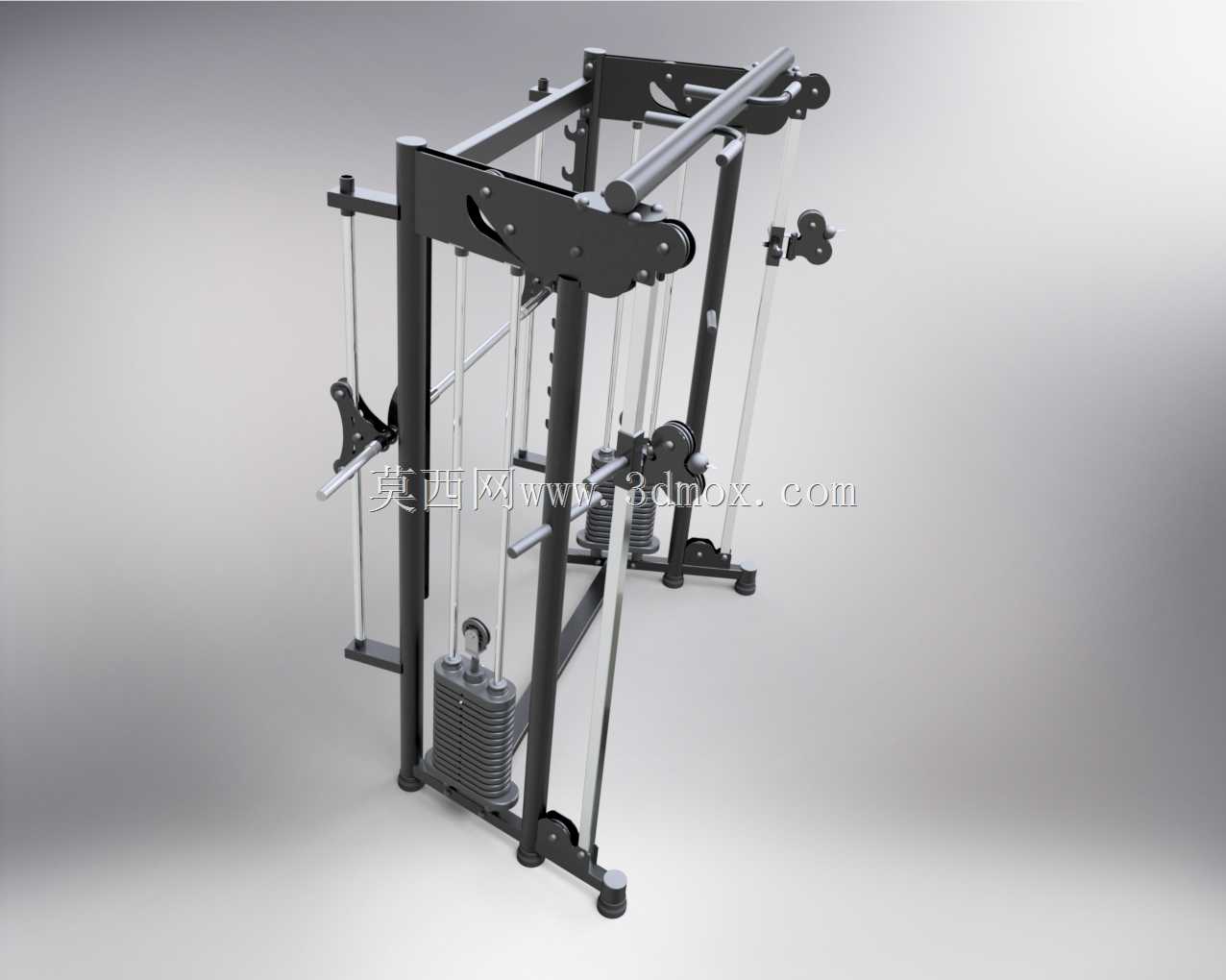

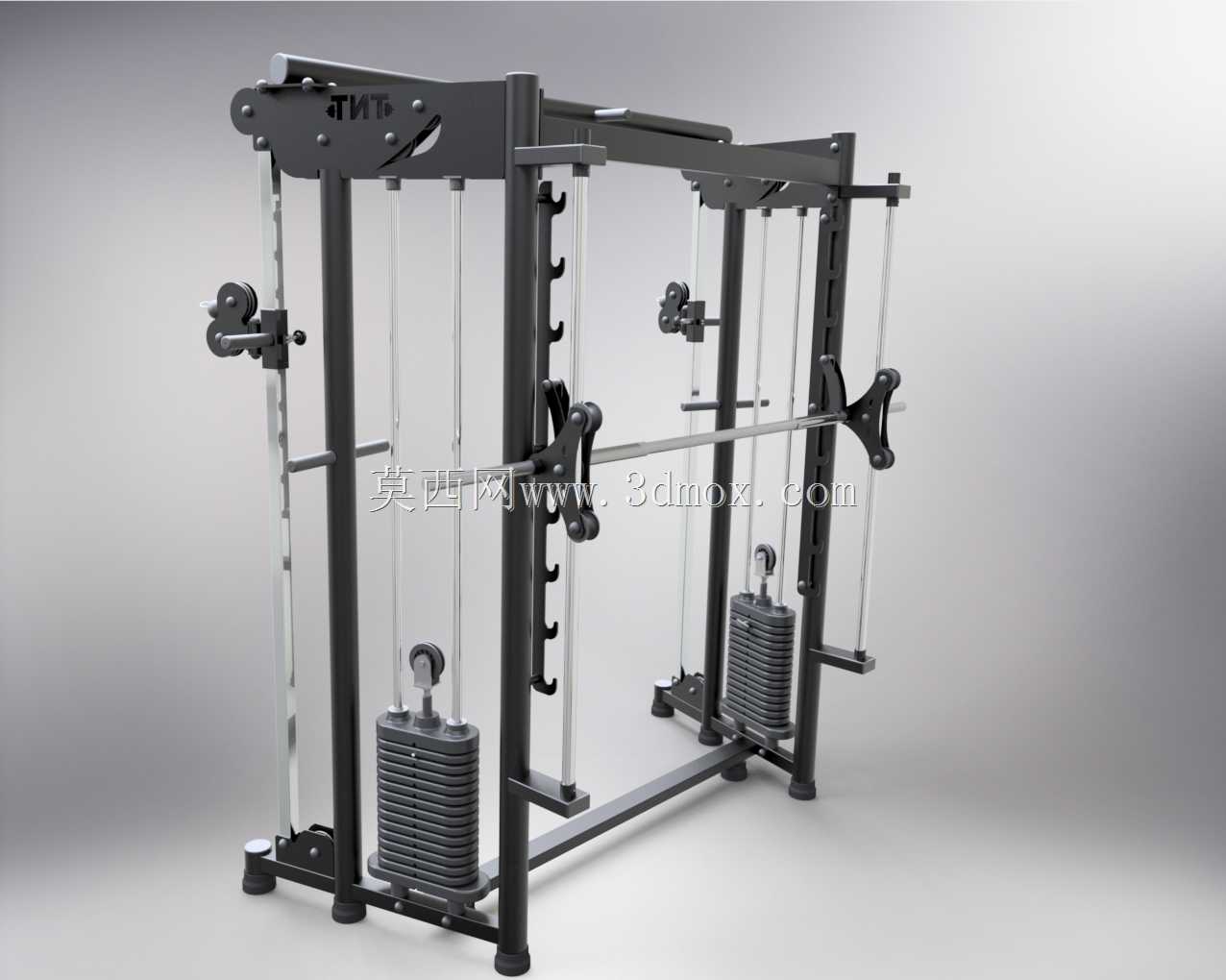

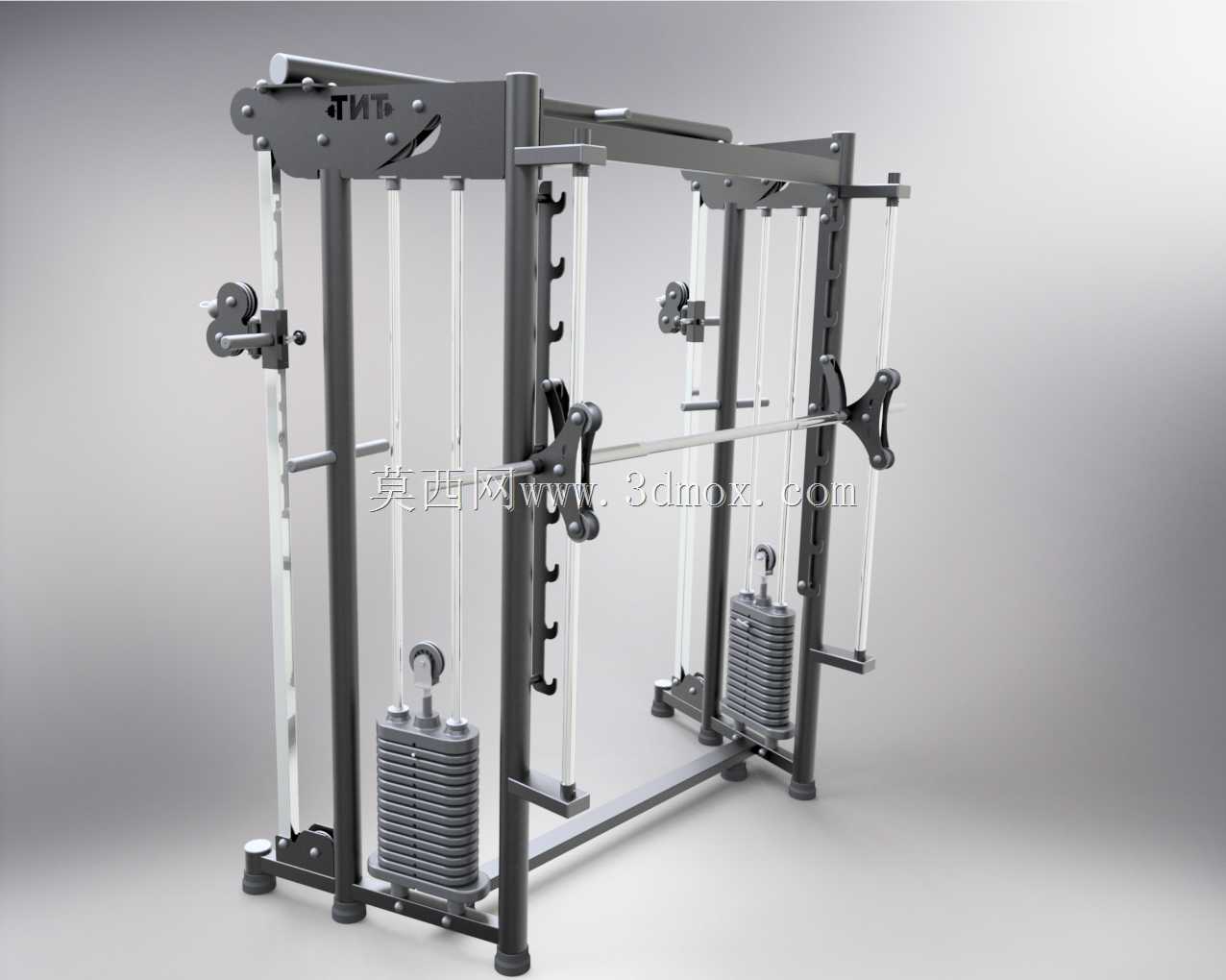

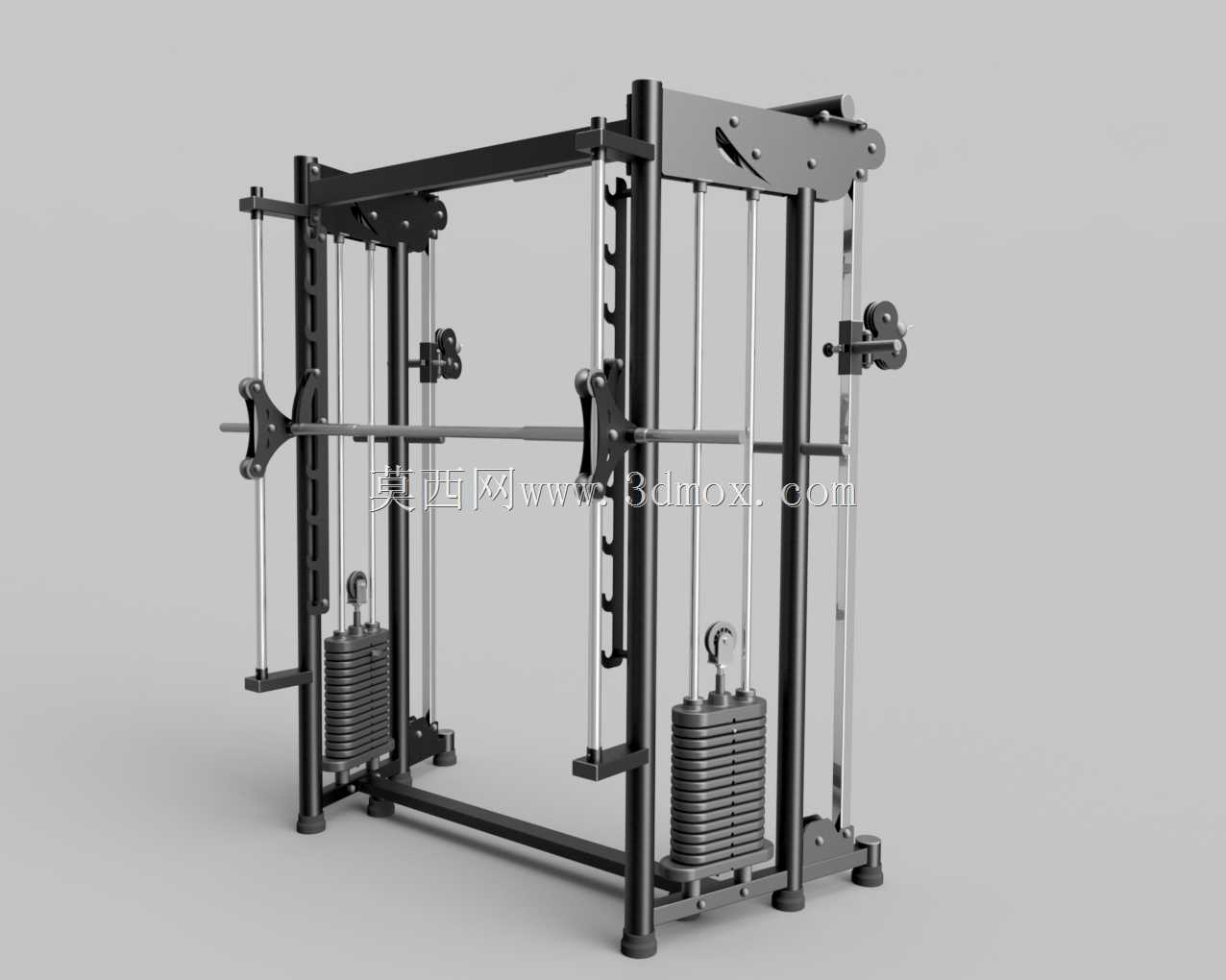

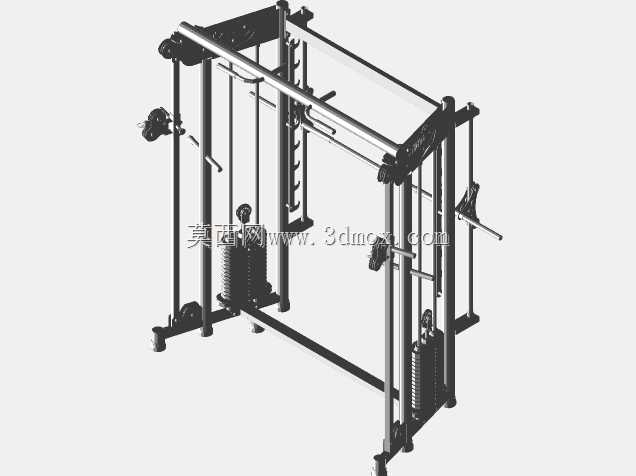

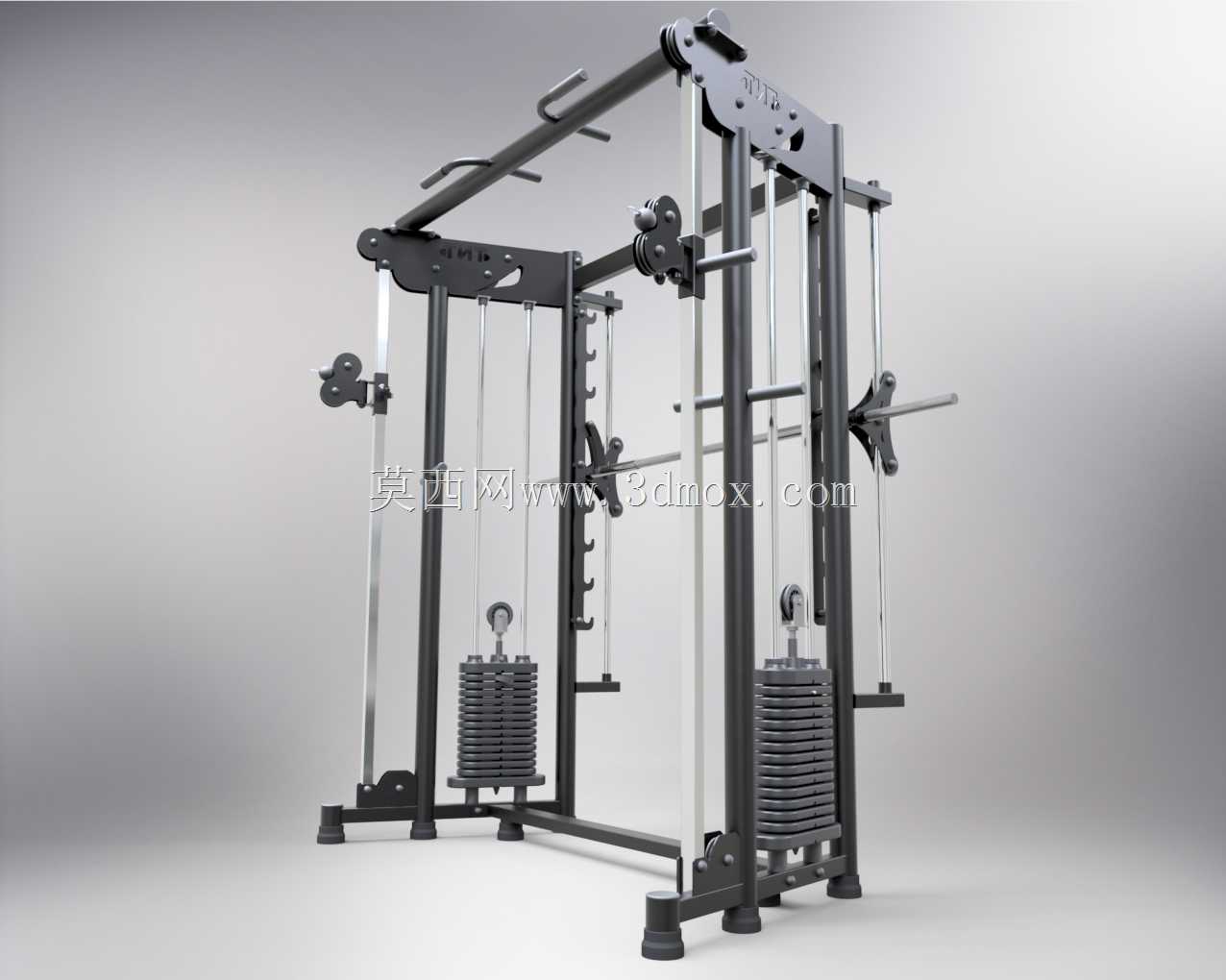

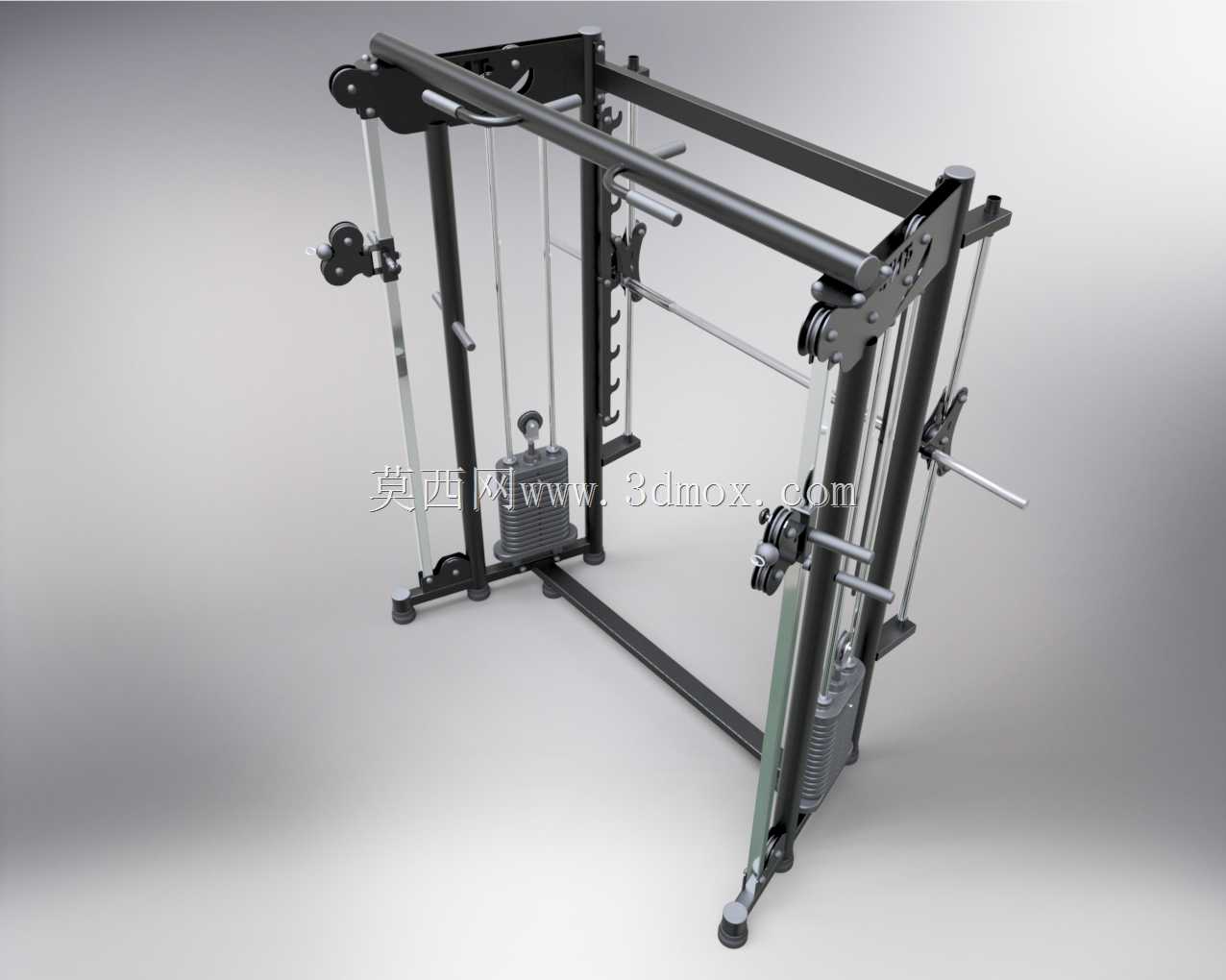

　　这套结构对应商用健身房里常见的龙门式史密斯综合训练架，建模时把整机拆成主框架、史密斯杠铃导向机构、双侧配重塔、高低位滑轮拉力系统以及附件挂接位几个模块来处理，方便后续在装配体里单独校核运动件与固定件的干涉关系。设备的核心用途是把杠铃深蹲、卧推、硬拉这类自由重量动作约束在固定竖直轨迹内，同时通过两侧独立配重和滑轮组扩展高位下拉、坐姿划船、夹胸、肱三头下压等绳索训练，一台机器覆盖上下肢与核心肌群的多站训练需求，在商业健身房、工作室、单位体能房里属于占地相对集中但功能密度很高的力量设备。

　　从实际布置看，这类龙门架的外轮廓通常落在长2.1~2.4m、宽1.2~1.4m、高2.1~2.3m的区间内，属于典型的重型落地器械。安装边界不能只按机架底脚投影来留，正面要预留杠铃杆装拆片和使用者进出的空间，杆两端伸出后总长度会接近2.2m，两侧至少各留0.4~0.6m的换片与操作距离；后方配重塔和导杆区域要留检修间隙，高位下拉、引体向上动作还要求顶部上方没有梁、灯具、风管等障碍物，地面则需要平整硬化并预留膨胀螺栓固定位，避免大重量训练时整机晃动。建模阶段把这些人体操作空间和维修空间一并做成包络体，比单纯摆一个机架外形更能指导现场排布。

　　主框架采用矩形钢管和厚板焊接的思路，四根主立柱承担竖向压载与侧向弯矩，底部纵梁和横梁把左右两片连成刚性门架。立柱上成排布置的是挂钩孔和安全限位孔，杠铃杆在不同高度可以停靠，训练者力竭时能够把杆直接搁在保险位上，这是史密斯机构安全性的关键。模型中可以看到立柱侧面的多档卡位，孔距需要兼顾人体动作行程和挂接强度，板件与管件交接处加焊加强筋，圆角过渡可以减少应力集中。

　　史密斯杠铃部分的设计重点在导向。杠铃杆两端通过滑块或滚轮卡在竖直导杆上，运动轨迹被限制为近似直线，部分机型会让导杆带轻微倾角，以更贴近深蹲时杠铃的自然路径。滑块与导杆之间要留合理配合间隙，太紧会卡顿，太松则杆身晃动；导向轮一般采用尼龙或聚氨酯材质，兼顾耐磨与降噪。杠铃杆上的旋转挂钩负责与立柱卡位啮合，挂钩的咬合角度、回弹弹簧和释放手柄都要在三维里做运动仿真，确认挂档、脱档过程中不会与立柱、孔位发生磕碰。

　　两侧配重塔是绳索训练的阻力来源。每侧由堆叠式配重片、导向光杆、选择插销、顶部和底部滑轮以及钢丝绳组成，配重片沿导杆上下运动，插销选择不同片数即可调节负载。建模时需要重点检查钢丝绳走线路径：从配重片上方引出，经过塔顶定滑轮、悬臂滑轮或低位滑轮，再到把手连接件，路径转折处滑轮槽半径、钢丝绳弯曲半径和出入绳角度都要符合寿命要求，避免绳索磨侧板。配重片之间的缓冲垫、顶部限位块和底部承托梁也要建出来，它们决定了冲击噪声和金属件的疲劳表现。

　　附件系统方面，机架外侧预留了杠铃片存放杆、把手挂钩和安全臂安装位。悬臂端的滑轮支架可切换高低位置，配合长拉杆、绳索、踝扣等附件完成不同动作。图中两侧的弹簧拉杆、调节手柄和锁紧旋钮，都属于高频操作件，位置要按站立伸手可及的范围布置，不能让使用者绕到机器后方或弯腰到配重塔底部操作。把手直径、旋钮力矩和插销插拔行程虽然属于细节，但直接影响器械的可用性。

　　从结构校核角度，这类设备的极限载荷要同时考虑杠铃杆负载、配重塔负载和人体动态冲击。主立柱、底脚、滑轮轴、挂钩轴是重点受力件，焊缝集中在底脚与立柱连接处，三维建模时应保留焊道或加强板的真实厚度，而不是用简单薄片代替。整机底脚通常配有可调脚垫，用于补偿地面不平；固定孔位要与配重塔和主立柱的载荷传递路径对齐，防止拉力训练时框架上抬。

　　对于做器械设计或选型的人来说，这个模型的价值不只是外观还原，而是能清楚表达固定框架、运动导向、配重阻力和人体操作四类要素如何在一个紧凑空间里集成。评审时可以沿着杠铃杆升降、钢丝绳牵引、配重片升降、附件切换这几条运动链逐一检查间隙、强度和维护可达性，再结合场地净高、地面承载和训练站位，判断这台综合训练架是否满足商用力量区的布置要求。
