五座旋转摇摆龙卷风游乐游艺设施

　　这套游艺设施面向中小型游乐场、商业综合体室内乐园、流动嘉年华以及社区活动场地，核心功能是在限定安全区域内完成绕中心立柱的公转与座舱倾斜摆动，让乘客获得类似被龙卷风卷动的失重与离心体验。设备采用五座布局，额定承载上限按六百公斤校核，单座平均承载能力覆盖成人与儿童混合乘坐场景，运营方在排班时可按乘客体重灵活组合，不必严格限制全儿童或全成人。

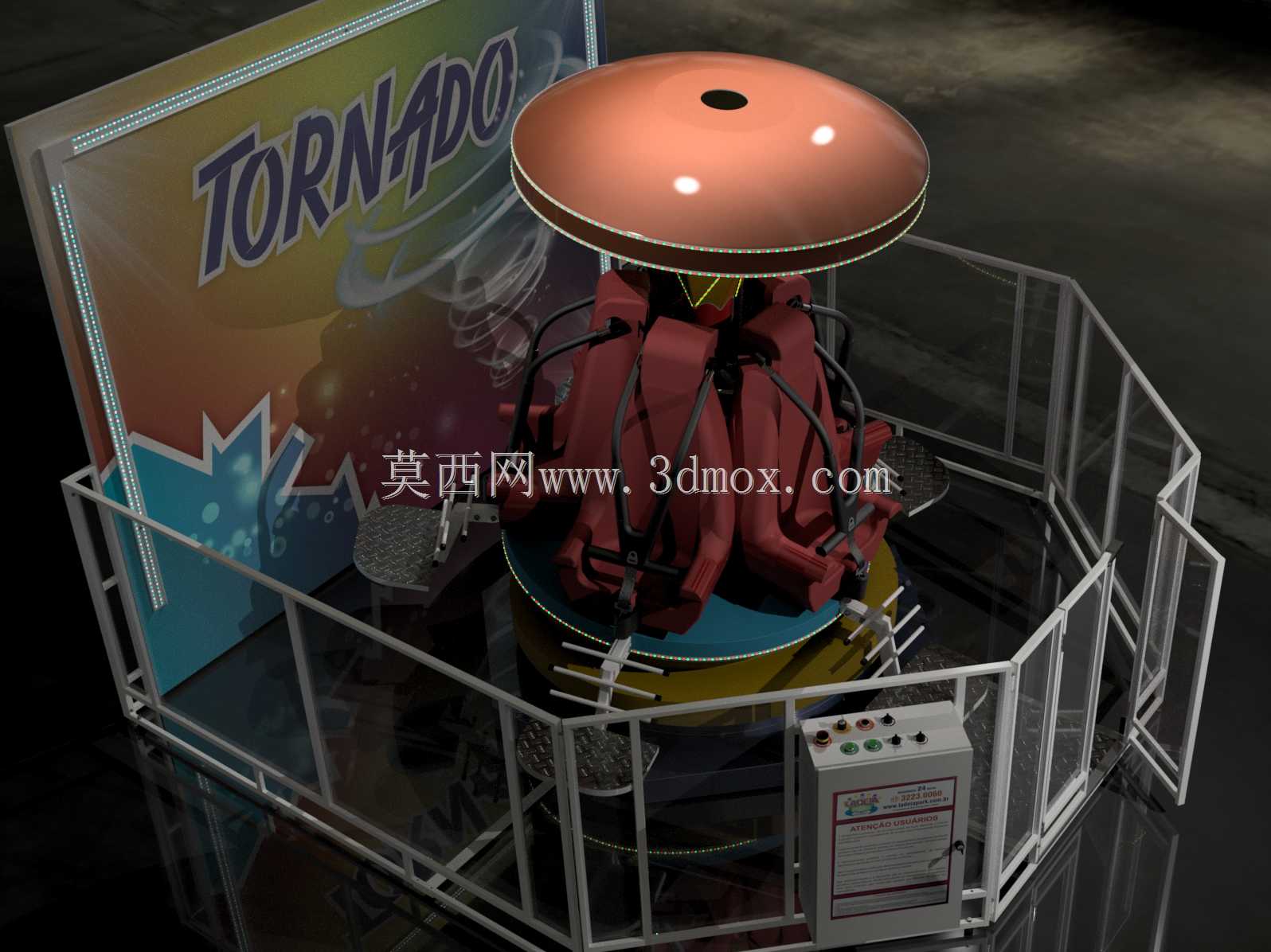

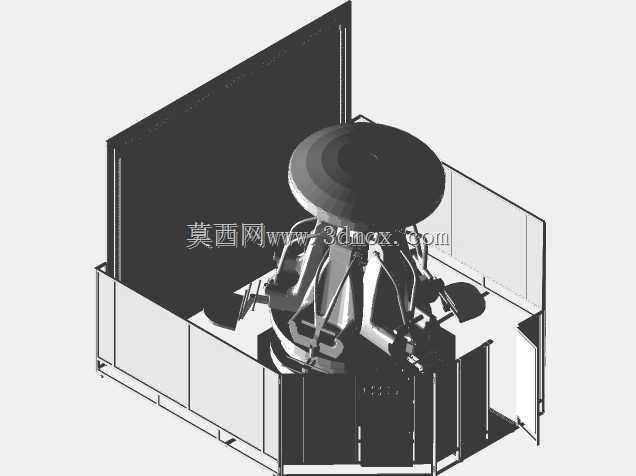

　　整体结构以中心回转支承为受力核心，底部为多边形焊接底盘，外圈设置透明防护围栏与检修门。围栏并非单纯装饰件，而是运营安全边界的重要组成：其高度、栏杆间距和门体锁止位置都需要结合乘客伸手范围、设备摆动包络线以及现场疏散通道确定。三维建模时应先建立运动包络体，再反向布置围栏立柱、门板和电气控制箱，避免座舱在最大倾斜角下与护栏、控制柜或检修人员发生干涉。

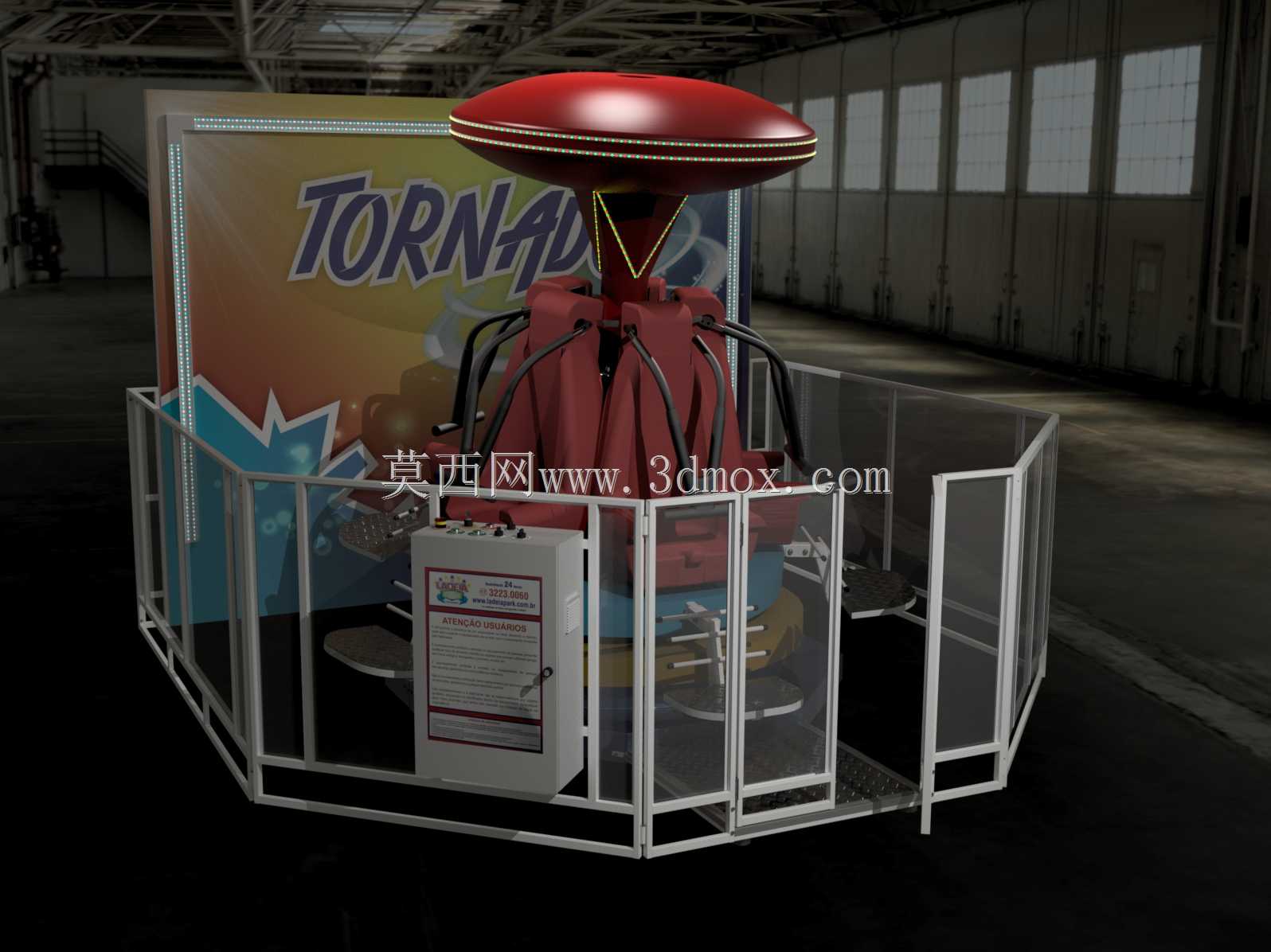

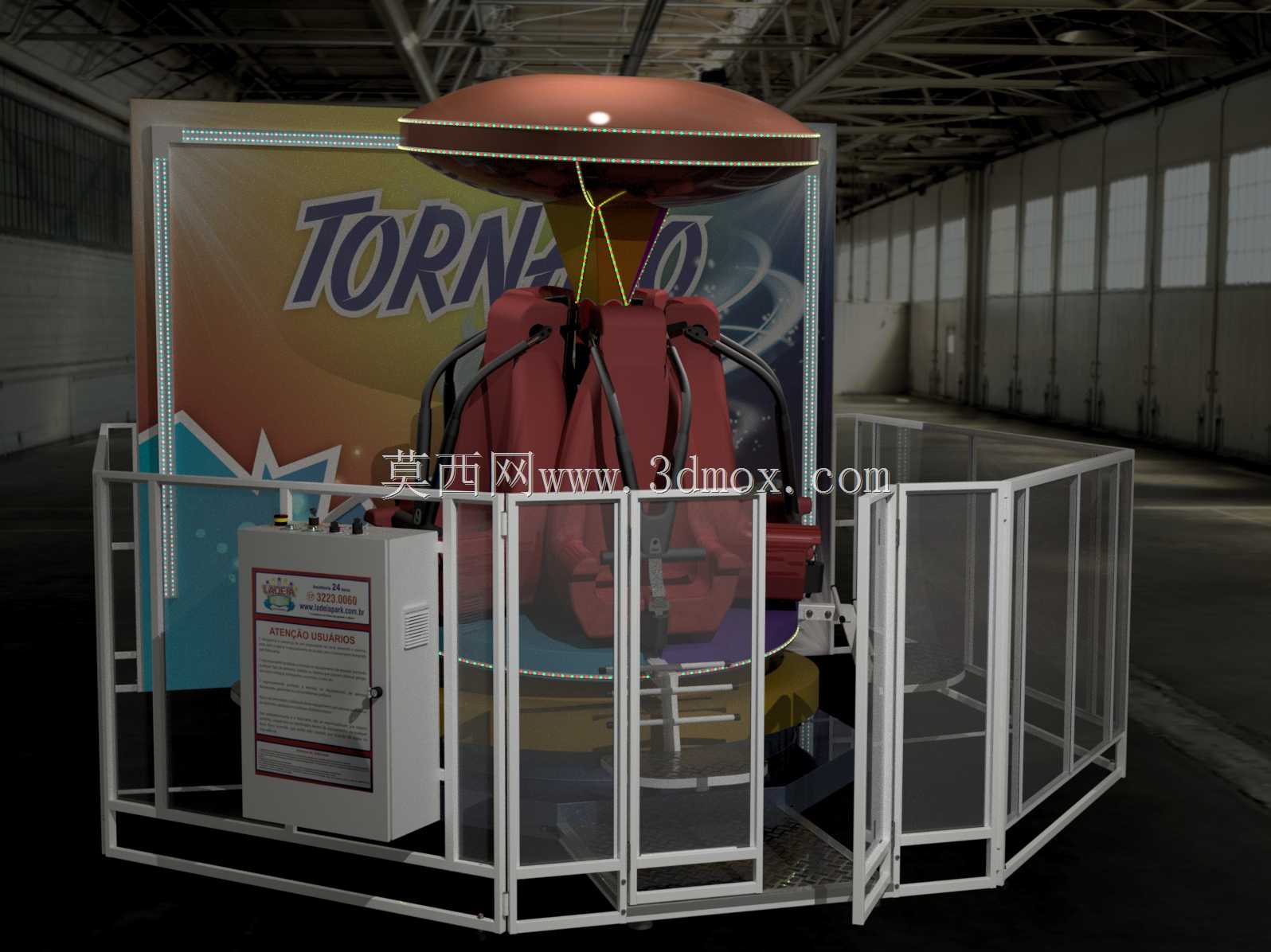

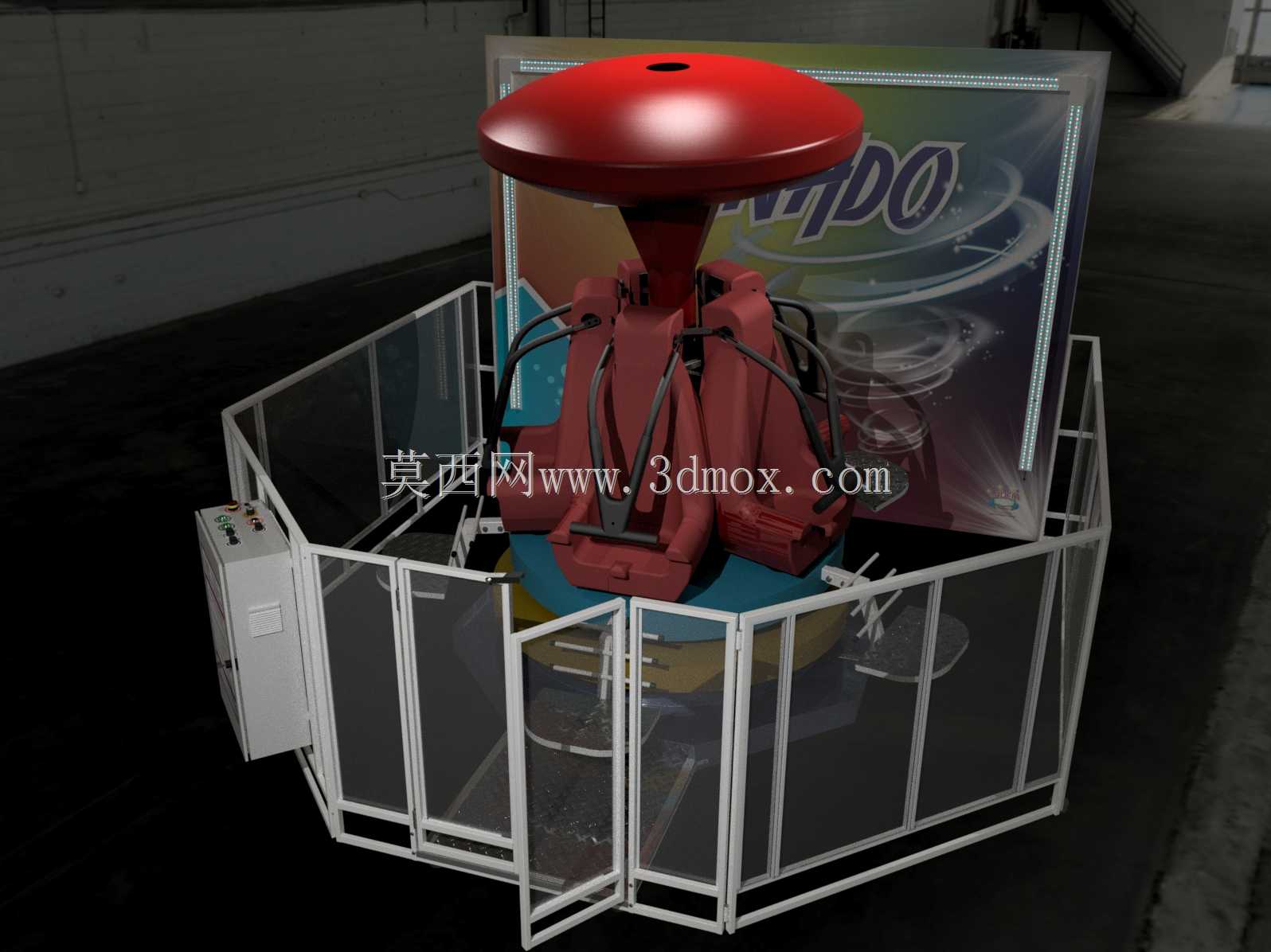

　　顶部蘑菇状圆盘是该设备最具识别度的外形特征，同时承担装饰、遮护和视觉引导作用。圆盘下方连接中心回转与倾斜机构，红色罩壳内部需要预留传动件、线束和维护空间。座舱围绕中心均布，座椅通过摆臂与回转框架相连，运行时随转盘旋转并在凸轮或油缸驱动下产生起伏、倾斜动作。结构设计中不能只关注静态外观，需把座椅摆臂铰点、回转半径、乘客重心高度和动态载荷一起纳入校核。

　　从安装边界看，设备占地近似圆形外加围栏形成的多边形操作区。现场布置时，除本体 footprint 外，还应在围栏外侧保留人员通行、紧急疏散和维修拆卸空间；上方则要核对蘑菇顶与建筑梁、风管、照明灯具的净距。室内场地需重点复核地面承重、地脚锚固方式和振动传播，室外临时场地则要考虑基础垫板、风载以及运输拆装后的重复定位。

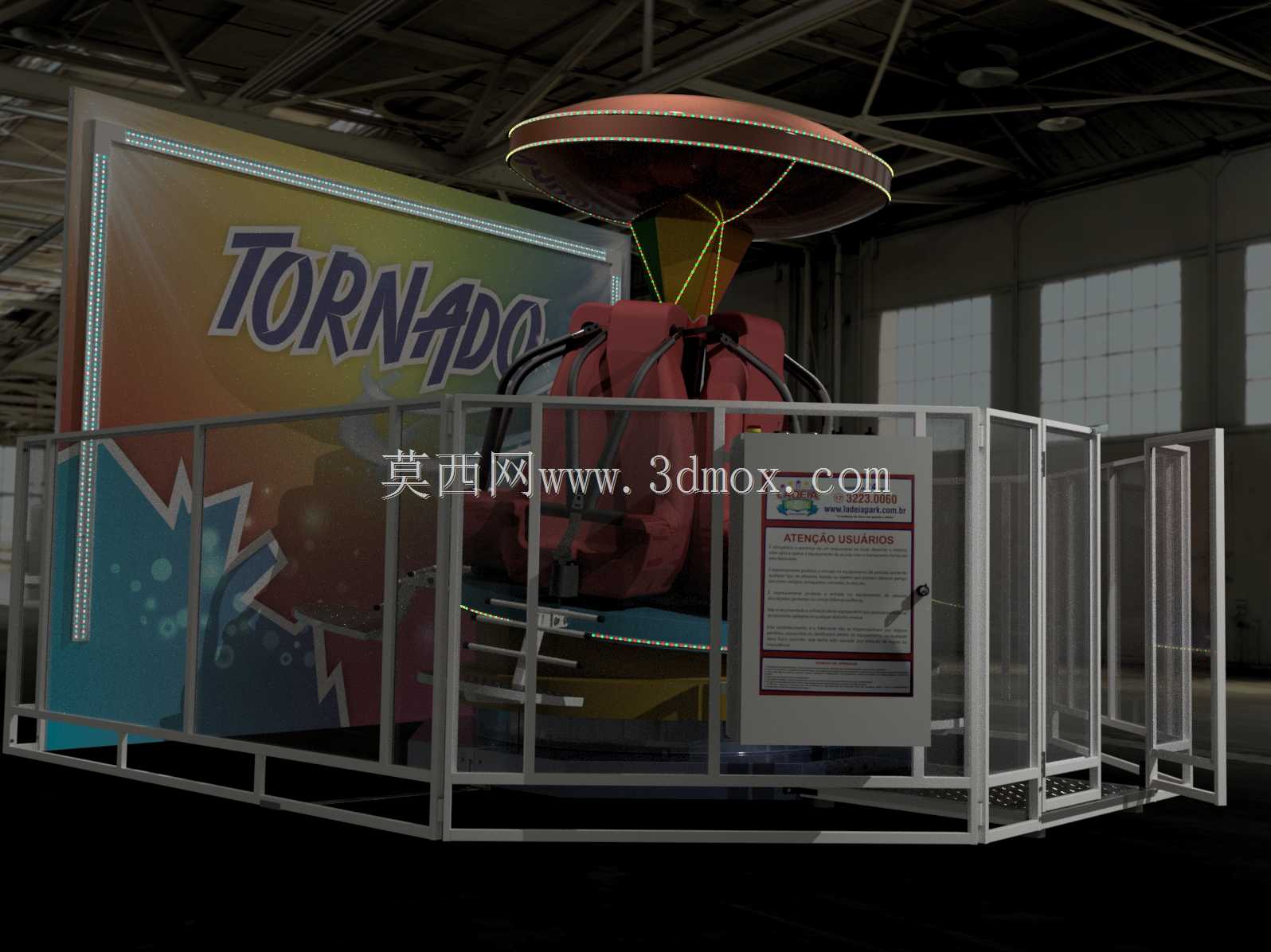

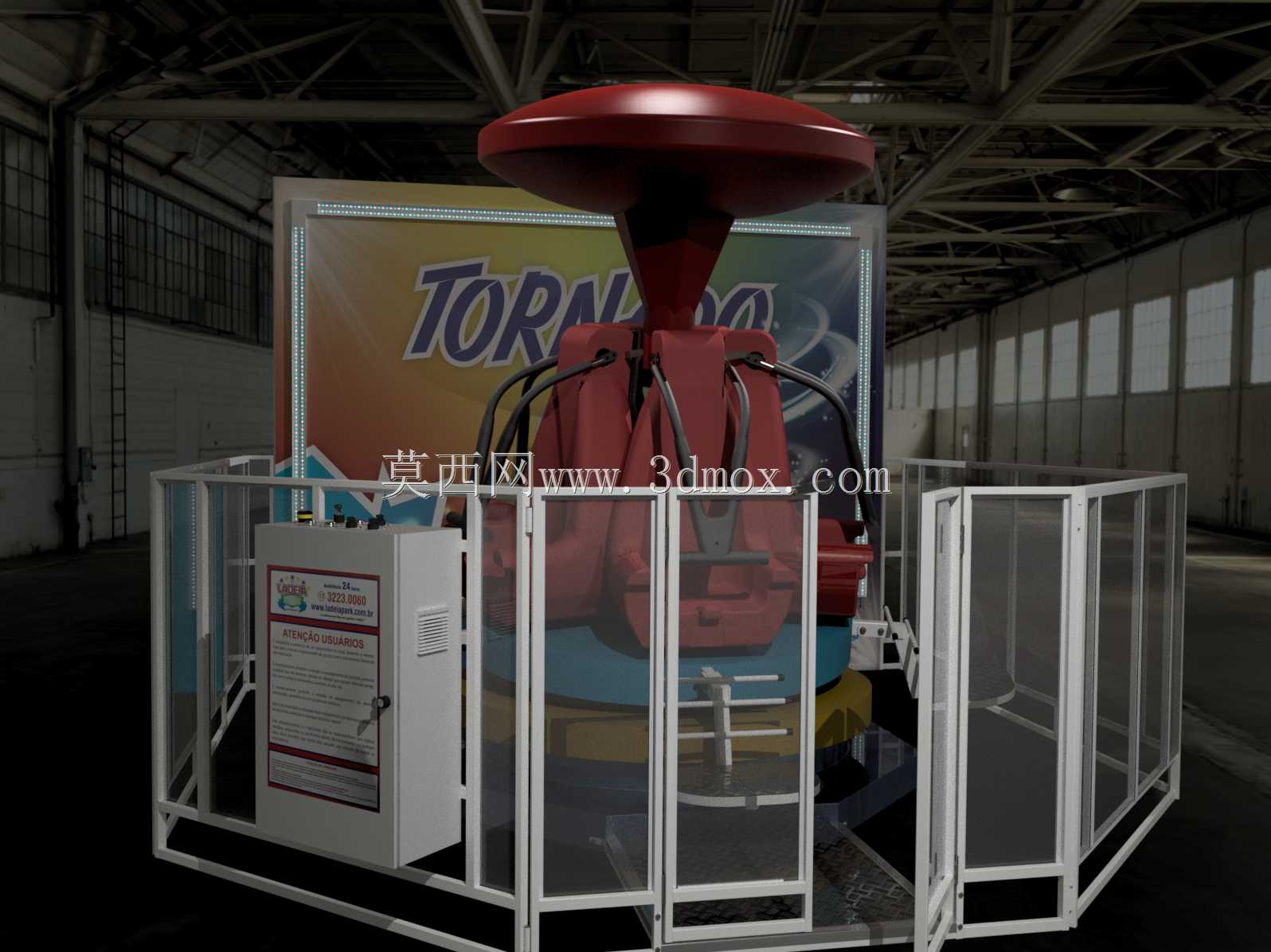

　　底盘框架建议采用型钢焊接结构，主受力梁在回转支承附近形成加强环，座舱臂连接座通过厚板或铸件分散交变载荷。围栏框架可采用方管立柱与透明挡板组合，既保证旁观者视线通透，又能在设备运行时形成物理隔离。控制柜布置在围栏外侧便于操作的位置，面板朝向运营人员视线范围，箱门开启方向不能正对乘客进出通道，维护时应能在不进入旋转区的情况下完成急停、电源隔离和常规检查。

　　座椅区域需要兼顾舒适性与约束可靠性。单座空间按人体坐姿轮廓建立，靠背、扶手和压杆在模型中应保留可动关系，不能做成固定死的视觉件。压杆关闭后要形成明确锁止位置，锁止检测元件的安装支架需靠近铰点并避免受碰撞。座椅底部与摆臂连接处是疲劳关注区域，焊缝走向应尽量避开应力集中拐角，必要时设置圆弧过渡和加强肋。

　　传动方案设计时，中心回转可采用减速电机驱动小齿轮与回转支承外齿啮合，倾斜动作则根据设备档次选择机械凸轮、曲柄连杆或液压驱动。机械方案结构直观、维护点少，适合高频固定场地；液压方案动作柔和、推力大，但需要增加油路、油缸和防泄漏维护要求。无论采用哪种形式，模型中都应明确制动位置、限位位置和手动松闸空间，便于后期维护人员快速判断故障点。

　　外观建模上，红色主题罩壳、彩色背景板和深色座舱共同形成强烈视觉吸引，但工程深化时需把装饰外壳拆分为可安装、可拆卸的板块。顶部圆盘尺寸较大，运输时可分瓣制作，现场通过法兰或螺栓拼接；背景板不宜与运动机构刚性相连，应固定在静止底盘或独立支架上，防止振动传递导致紧固件松动。所有外覆件边缘都应考虑圆角、包边或软包处理，尤其在乘客可接触范围内避免尖锐棱边。

　　电气布线沿中心立柱和摆臂走向布置时，要为旋转部位预留拖链、滑环或固定走线空间。急停按钮至少应在操作台和设备周边易达位置形成冗余，传感器线束与动力线束分开敷设，接插件位置远离地面积水区。三维布局阶段把控制柜、线缆通道、检修门和运动部件同时显示，能够提前发现门板开启遮挡、线束长度不足以及维护工具无法进入等问题。

　　对于结构设计人员，这类设备的建模重点不在复杂曲面，而在运动关系、安全边界和可制造性的统一。回转中心、座椅铰点、围栏轮廓和地脚位置应作为骨架基准先行确定；装饰件随后依附骨架拆分。现场安装时，底盘调平、回转支承螺栓预紧、围栏门锁检查和座椅压杆间隙调整都直接影响运行平稳性。通过完整三维模型核对装配关系后，可在投产前减少返工，也为游乐场运营维护提供清晰的结构依据。
