维斯帕竞速踏板车气缸活塞套件

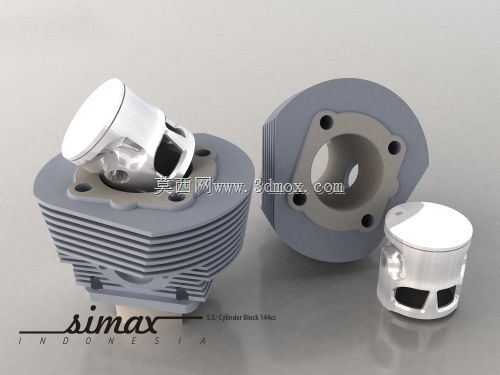

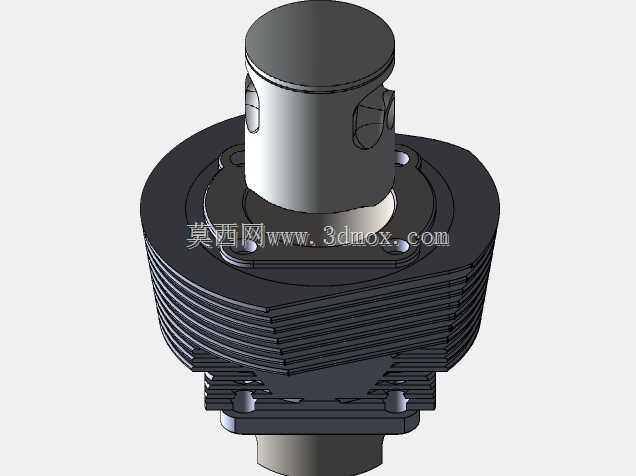

　　这套三维结构围绕小排量踏板竞速动力的热端部件展开，覆盖气缸体、气缸盖侧安装法兰以及两组活塞组件，适配维斯帕经典踏板车架的改装升级场景。在踏板车赛事和街道强化改装中，原厂铸铁气缸往往受限于散热面积、配气口径和活塞行程，动力提升后容易出现热衰、缸体变形和密封面漏气，因此套件采用外露散热鳍片的一体化缸体布局，把燃烧室周边的热量通过密集环形肋片直接导向行车气流，不需要额外水冷管路即可维持高负荷运转下的温度稳定。

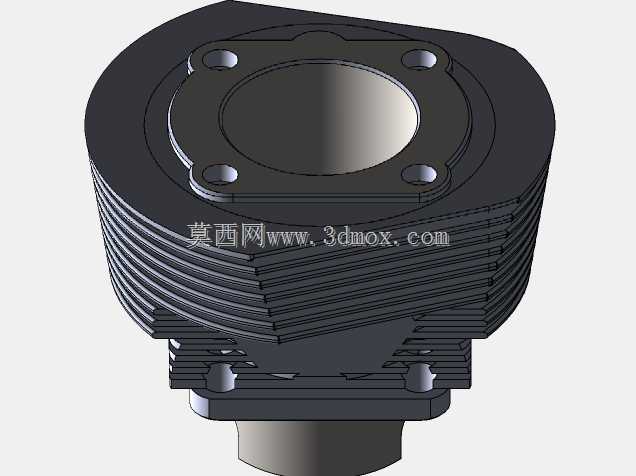

　　从安装边界看，缸体下段保留与曲轴箱对接的定位止口，周向螺栓孔位与原厂箱体安装面对应，维修装配时可以直接落位，不需要改动车架主梁和发动机悬挂点。缸体上部法兰采用四孔锁紧结构，孔位围绕气道中心对称分布，锁紧后缸垫受压均匀，能够避免高压缩比工况下的燃气泄漏。法兰中央的贯通孔对应扫气道和排气道接口，侧壁厚度经过加强，在活塞换向冲击和热应力反复作用下不易出现裂纹。

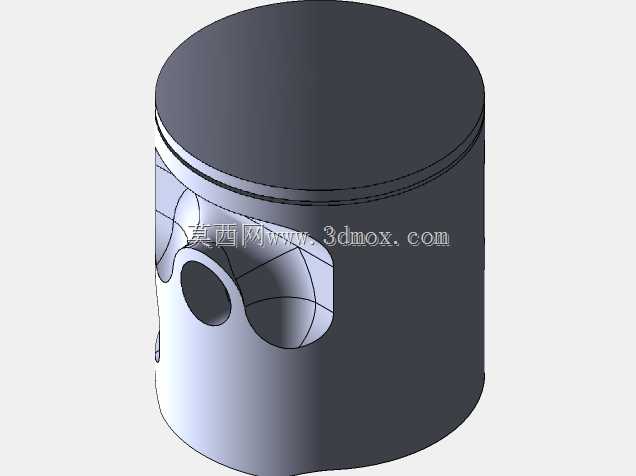

　　活塞部分采用平顶轻量化轮廓，顶部形状与燃烧室凹腔匹配，裙部开设窗口以避让曲轴连杆运动轨迹，同时减少往复质量。活塞销座位置做了加厚过渡，销孔两侧的金属分布兼顾刚度和减重，高转速下裙部与缸壁的接触压力分布更均匀，能够降低偏磨风险。两套活塞的结构差异对应不同压缩比和排量方案，设计人员可以根据燃油标号、点火曲线和赛道工况选用，在低扭响应和高转延伸之间取得平衡。

　　建模过程中，缸体散热鳍片采用等间距阵列并在根部保留圆角，既保证鳍片有足够散热面积，也避免尖角处应力集中。法兰面与缸筒轴线的垂直度、螺栓孔与定位止口的同轴度都需要在工程图中明确标注，因为这些公差直接影响缸垫密封和活塞运行间隙。活塞裙部的型线不能简单做成正圆柱，实际设计要考虑热膨胀差异，在销座方向和推力方向预留不同间隙，冷态装配间隙与热态工作间隙通过型线修正来协调。

　　应用层面，这类套件主要服务于踏板车竞速改装、经典车修复和小排量动力教学。维修车间可以借助三维结构核对缸体高度、气道位置和活塞凸出量，提前判断改装后是否需要调整气缸垫厚度或点火正时。零部件开发人员也可以在此基础上做轻量化切削、散热鳍片加密和气道优化，通过仿真对比不同肋片厚度下的温度场分布，再结合台架试验验证耐久表现。整套结构把安装互换性、散热能力和高转速可靠性放在同一框架下处理，能够为小排量二冲程踏板动力升级提供清晰的结构参考。
