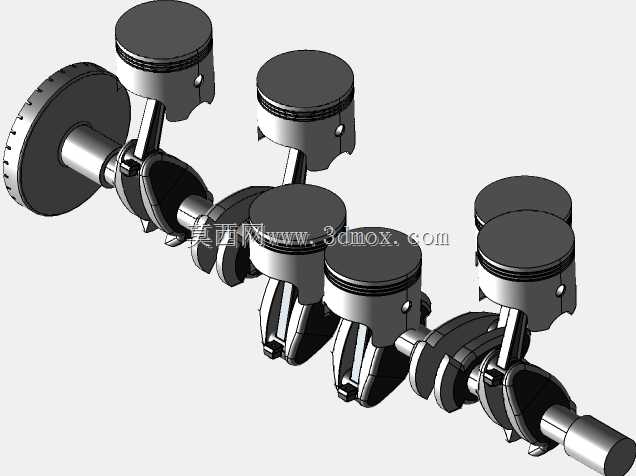

直列八缸发动机曲轴活塞连杆总成

　　这套曲柄连杆机构总成对应一台直列八缸往复式内燃机的核心运动部件，建模时把曲轴、八组活塞、连杆、连杆盖、轴瓦配合面以及飞轮端连接法兰完整还原，主要服务于发动机总体布置校核、运动干涉检查与教学演示场景。在整机开发流程里，曲柄连杆机构是把燃烧室内燃气压力转化为旋转扭矩的关键环节，活塞承受爆发压力后通过活塞销把载荷传给连杆，连杆再驱动曲轴绕主轴颈中心线回转，最终由飞轮端向外输出动力。

　　从结构布局看，八只活塞沿曲轴轴向排成一列，连杆大头依次抱合在八个曲柄销上，主轴颈则支撑在缸体主轴承座内。建模阶段需要重点控制曲柄销的相位角布置，直列八缸通常采用均匀发火间隔，相邻曲拐按一定夹角错开，以保证扭矩输出平顺、平衡往复惯性力。曲轴前端带有带轮或正时驱动安装位，后端法兰用于连接飞轮，这些接口的止口直径、螺栓分布圆和定位方式都直接影响整机装配边界。

　　活塞部分按典型汽油机或柴油机结构处理，顶部燃烧室形状、环岸、活塞销座和裙部型线都有体现。活塞环槽用于安装气环与油环，气环负责密封燃气，油环负责刮除缸壁多余机油；活塞销采用全浮式或半浮式配合时，销与销座、连杆小头孔之间的间隙需要在装配模型中预留。连杆杆身采用工字形截面，这种截面在相同质量下能获得较高的抗弯与抗扭刚度，大头斜剖或平剖形式取决于缸径与装配工艺，斜剖结构便于连杆从气缸中抽出。

　　运动校核是这类模型最常用的工程场景。把总成导入运动分析环境后，可按曲轴转速驱动曲拐回转，检查活塞在上止点、下止点及任意曲柄角时与气缸壁、燃烧室气门的间隙，同时观察连杆大头在曲轴箱内是否与缸体加强筋、机油泵或平衡轴发生干涉。活塞行程由曲柄半径决定，连杆长度与曲柄半径之比（连杆比）影响活塞侧推力、加速度曲线和发动机高度，设计时需要在紧凑性与机械效率之间折中。

　　尺寸与安装边界方面，曲轴轴向总长受缸体长度和八缸缸心距约束，缸心距过小会削弱缸体刚度并限制螺栓布置，过大则增加整机长度和重量。主轴颈直径、曲柄销直径、连杆大头外径以及活塞裙部最大外径构成了径向包络，缸孔与曲轴箱内腔必须围绕这条运动包络留出安全间隙。飞轮端法兰的轴向位置决定了与变速箱或测功机的对接面，前端轮系则要兼顾水泵、发电机、空调压缩机等附件的带轮包角。

　　从受力角度，模型还可用于支撑有限元前处理：曲轴在发火瞬间承受弯曲与扭转复合载荷，连杆大头受活塞销传来的交变冲击，活塞顶部受热负荷与机械负荷耦合。建模时把轴瓦配合面、连杆螺栓孔、活塞销孔等关键区域保留细节，便于后续划分网格、施加约束并评估应力集中位置。油道孔在曲轴内部斜向贯通主轴颈与曲柄销，用于压力润滑，模型中若保留这些特征，可进一步检查油路走向与壁厚。

　　整机配套上，该总成需要与气缸体、气缸盖、配气机构、润滑系统和冷却系统协同工作。活塞与缸孔的配合间隙、连杆轴瓦与曲柄销的油膜间隙、曲轴轴向止推间隙都是装配时必须控制的公差项。对于维修与培训场景，拆开的爆炸视图能清晰展示活塞环、活塞销卡环、连杆螺栓、轴瓦定位唇等细小结构的装配关系，帮助工程师理解部件拆装顺序与故障诱因，比如拉缸、烧瓦、连杆螺栓松动等常见问题都与这些配合面直接相关。
