流线型开放式两脚电源插头结构

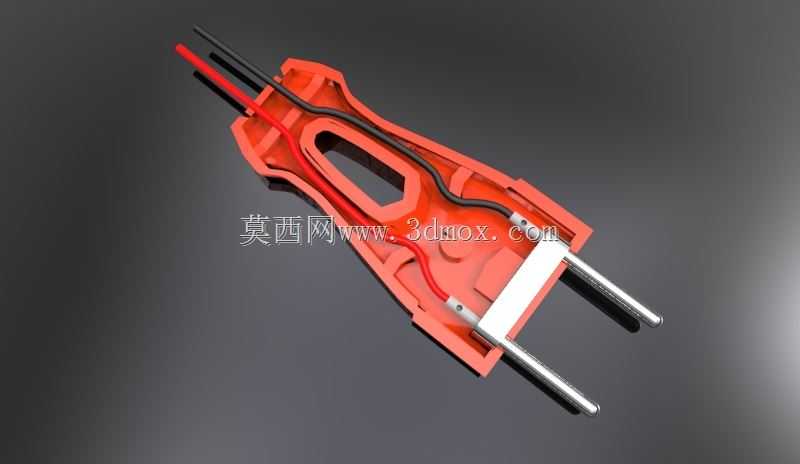

　　这款两脚电源插头采用开放式壳体展示结构，将常规插头内部被绝缘外壳包裹的导线走向、插销固定方式和应力释放路径直接呈现出来，适合用于消费电器接插件结构教学、插头内部装配关系验证以及小型电气连接件方案评审。插头前端为两根平行金属插销，插销根部通过金属夹持片与红、黑两根导线压接，导线沿壳体内置线槽向后延伸；外壳主体为红色绝缘件，外形沿插销方向收窄并在尾部形成出线口，中部开设长圆形镂空窗口，既减轻壳体材料用量，也能在装配时观察导线是否压入线槽、插销夹持片是否到位。

　　从实际使用场景看，这类插头主要服务于小功率家用电器、灯具、适配器和便携式电子设备的市电输入端。结构设计的核心并不只是做出两个导电插销，而是要保证插销在反复插拔过程中不发生松动、偏转或后退。模型中插销中段由白色固定块夹持，固定块嵌入红色壳体的定位槽内，形成前后和左右方向的约束；插销与导线连接区域避开壳体最薄处，压接端子周围保留绝缘壁厚度，防止装配后金属件与外壳表面距离不足。导线在壳体内并非直线穿出，而是随壳体轮廓形成平缓弯曲，红色导线一侧和黑色导线一侧分别落入独立走线空间，减少两根导线在壳体内部交叉、挤压或磨损的可能。

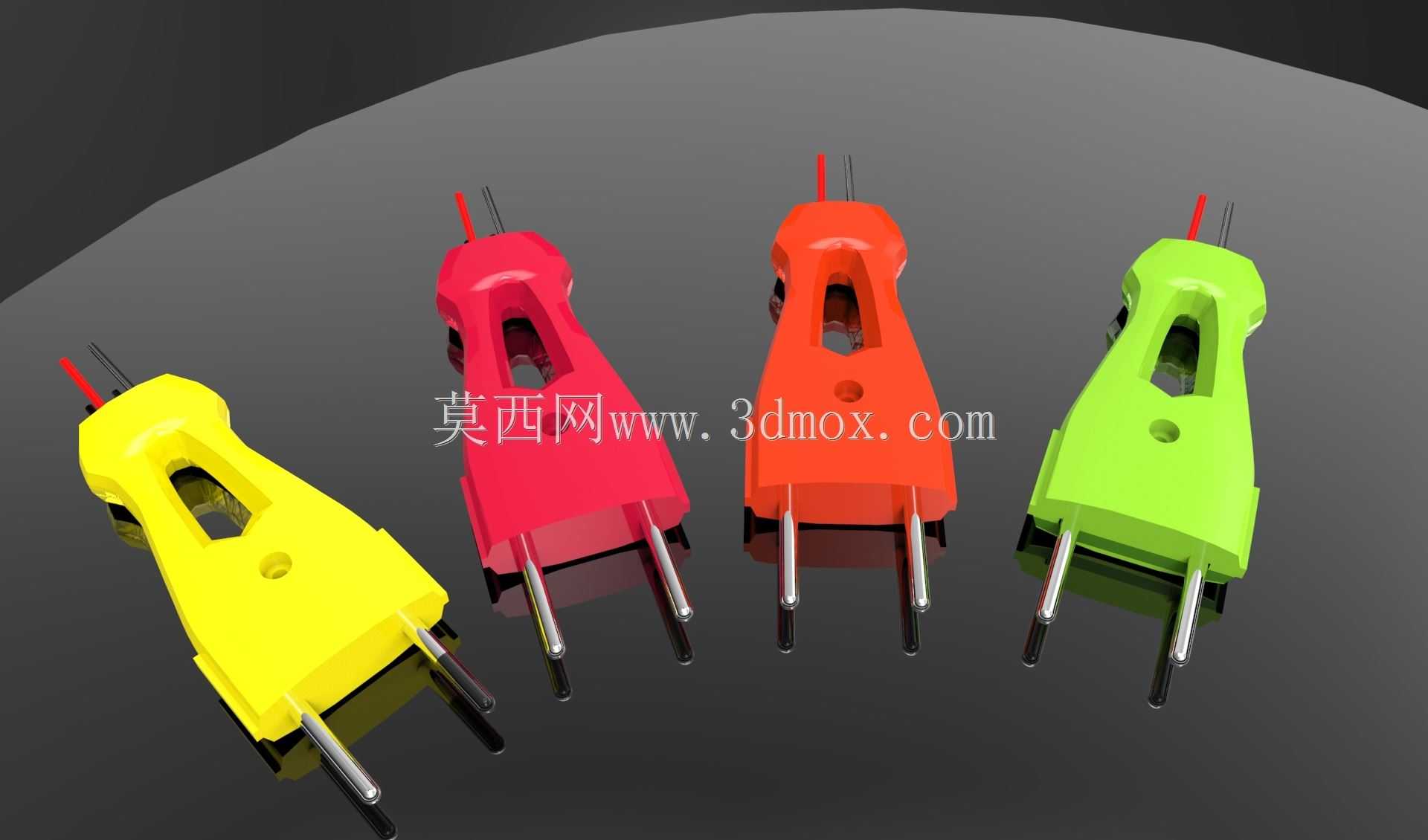

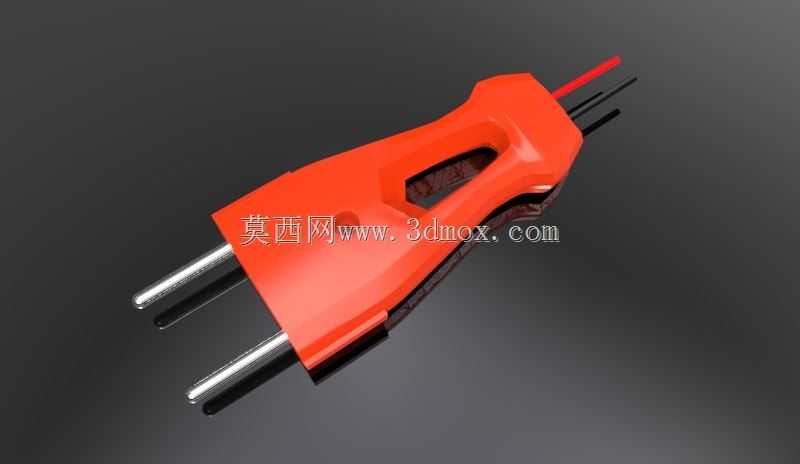

　　壳体外形采用流线型过渡，握持区域较插销根部宽，尾部逐渐收束，符合手指插拔时的施力方向。中部镂空不是单纯的造型开孔，它将壳体上壁分成两条侧向加强筋，筋位沿插头长度方向连续延伸，能够承担插拔时的弯曲载荷；开孔边缘设置圆角，避免塑料件在注塑冷却和长期受力时出现应力集中。尾部出线位置做了抬高和收窄处理，导线从壳体引出时具有一定弯曲半径，可降低线材在根部反复弯折导致的断芯风险。若用于量产设计，还需要在该位置补充软胶护套或线卡结构，使线材承受拉拽时外力传递到壳体夹持区，而不是直接作用于压接点。

　　尺寸边界方面，两脚插销的中心距、外露长度、插销直径和端部倒角需要符合对应墙插和插座的配合要求；插销前端应保持圆滑导入，便于用户盲插，插销进入插座后的有效接触段不能被外壳遮挡。壳体前端面到插销尖端的距离决定插拔时手指与带电部分的安全间隙，外壳宽度则影响两孔插座相邻位置的避让，若插头本体过宽，可能占用插线板上相邻插孔。模型中壳体最宽处位于中部握持区，前端围绕插销的区域相对紧凑，这种轮廓有利于在多联插排上减少干涉。

　　建模时可将结构拆分为金属插销、压接端子、导线、左右或上下壳体、固定块等几个部分。插销属于细长金属件，需保证圆柱段平直，根部与端子连接位置可设置压扁或铆接特征；导线用带颜色的柔性实体表示，弯曲半径应与实际线径匹配，不能为了外观走向而做出折线或极小半径。壳体内部要体现线槽、挡线筋、端子定位柱和卡扣位，外壳表面则处理好拔模斜度与壁厚均匀性。红色绝缘件在镂空窗口周围的壁厚不宜突变，否则注塑时容易产生缩痕或翘曲；固定块与壳体之间可采用卡槽、热熔柱或螺钉压紧等方式固定，具体取决于装配工艺和维修需求。

　　电气安全上，火线和零线路径应保持清晰隔离，压接端子不得有锐边刺破导线绝缘层；金属插销装入后，除规定外露接触段外，其余部分应被绝缘材料和固定结构可靠遮蔽。壳体材料通常需要具备一定韧性、耐热性和阻燃性能，表面造型再流畅，也不能牺牲插销保持力、爬电距离和线材抗拉能力。该模型把这些内部关系直观展开，使结构工程师能够检查导线弯曲、端子压接、壳体加强和插销定位之间是否相互协调，也便于在后续细化设计中补充护套、卡扣、认证间隙和模具分型信息。
