手摇式果蔬螺旋压榨脱水设备结构

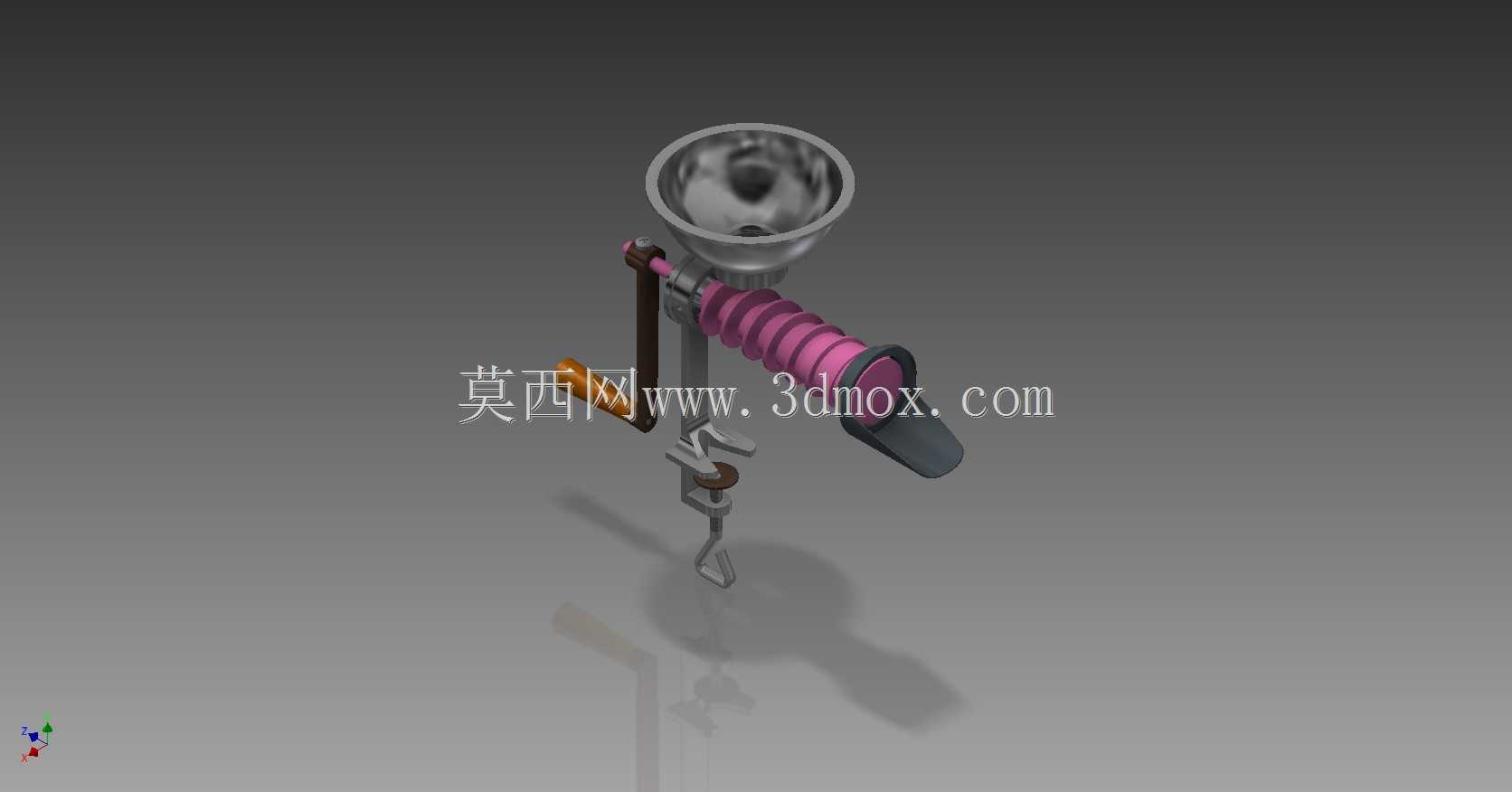

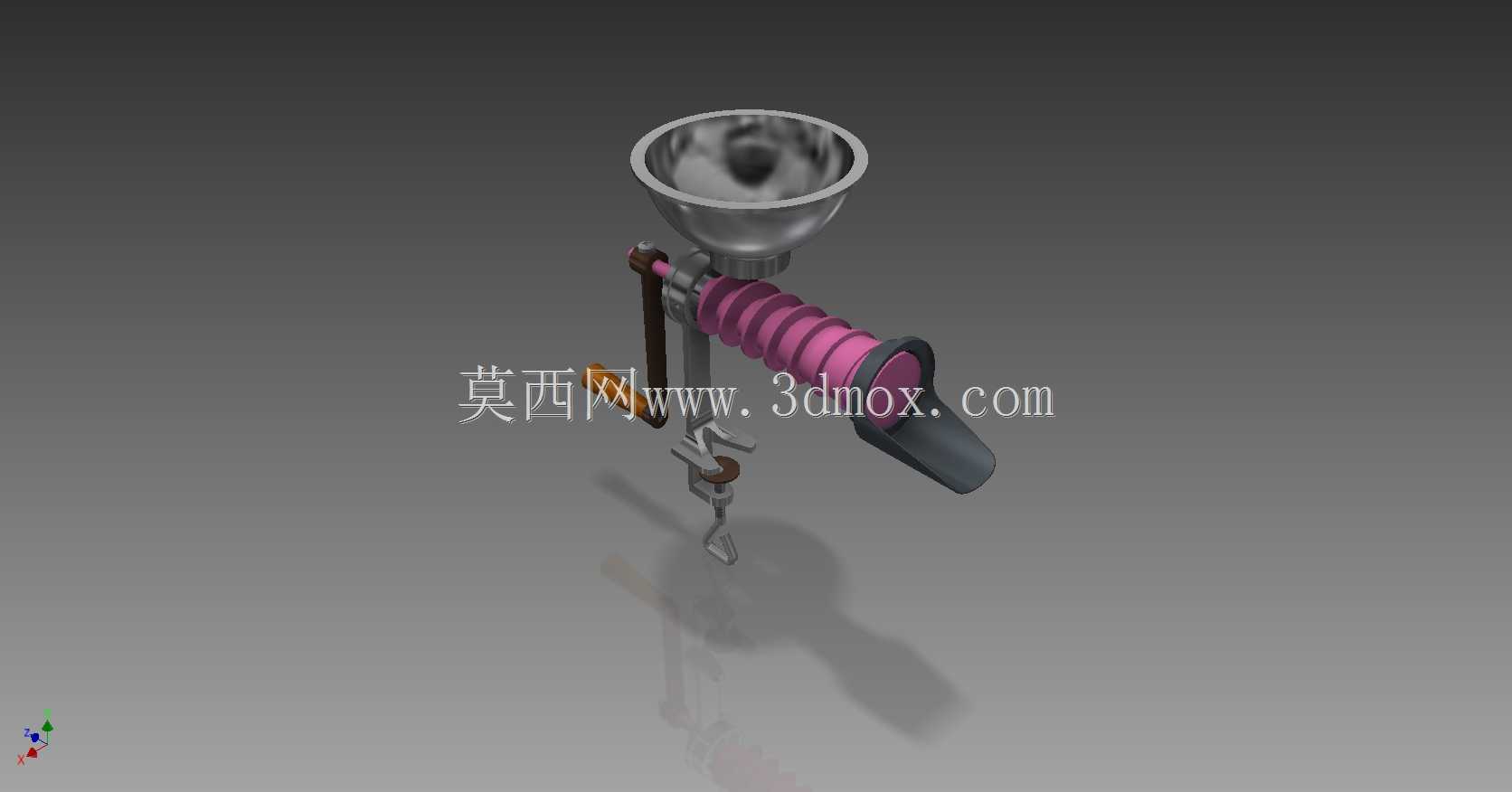

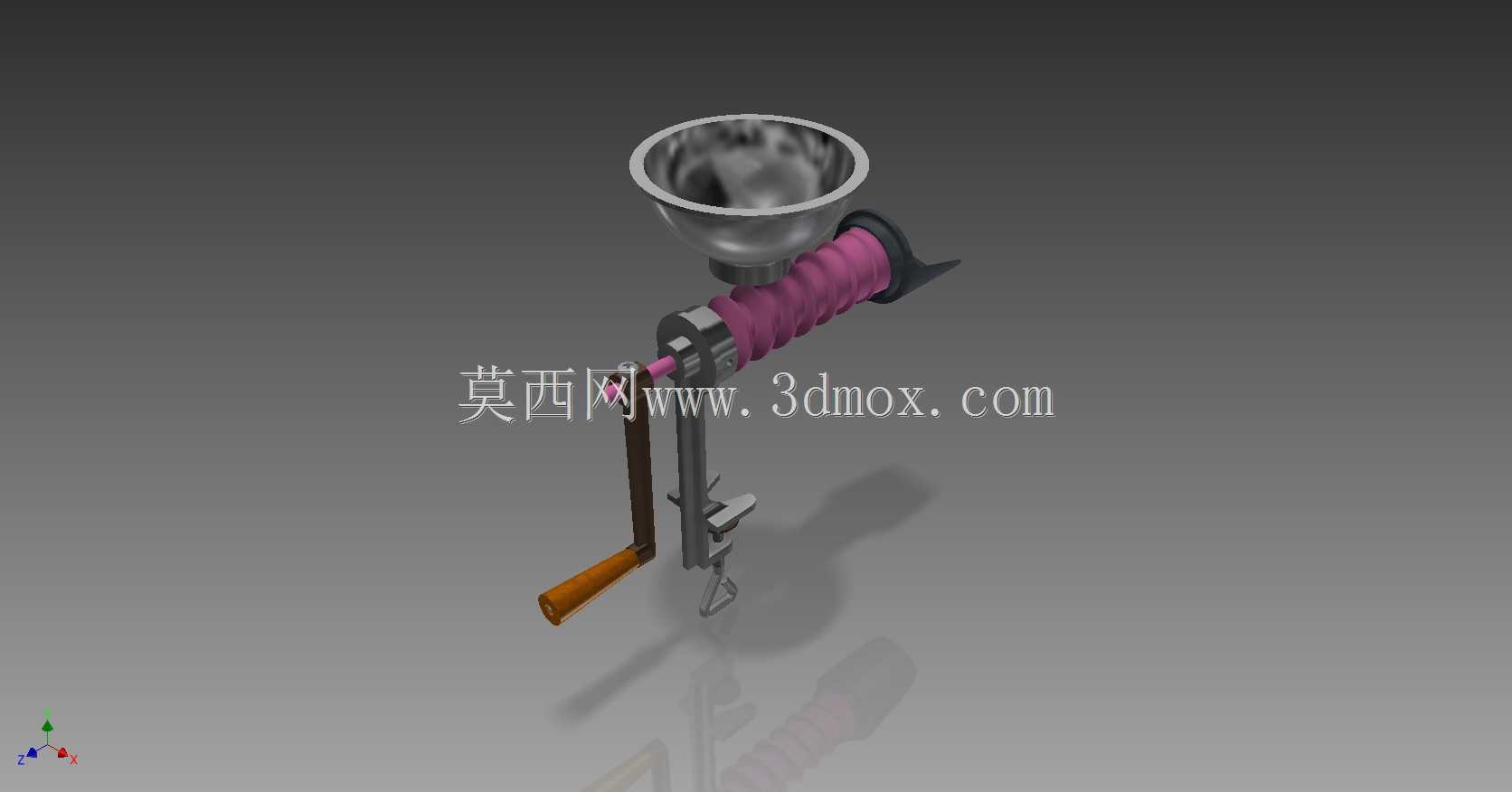

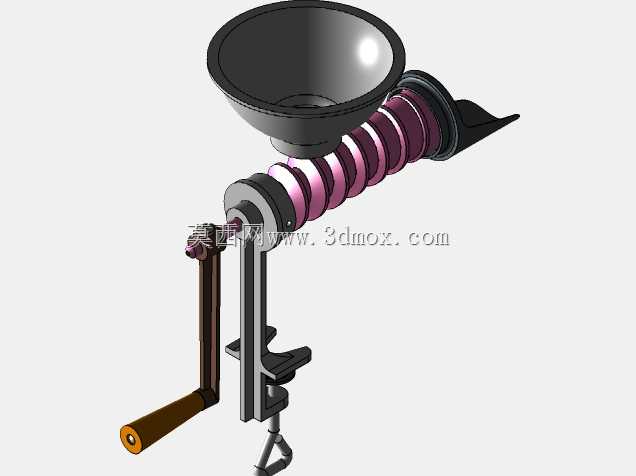

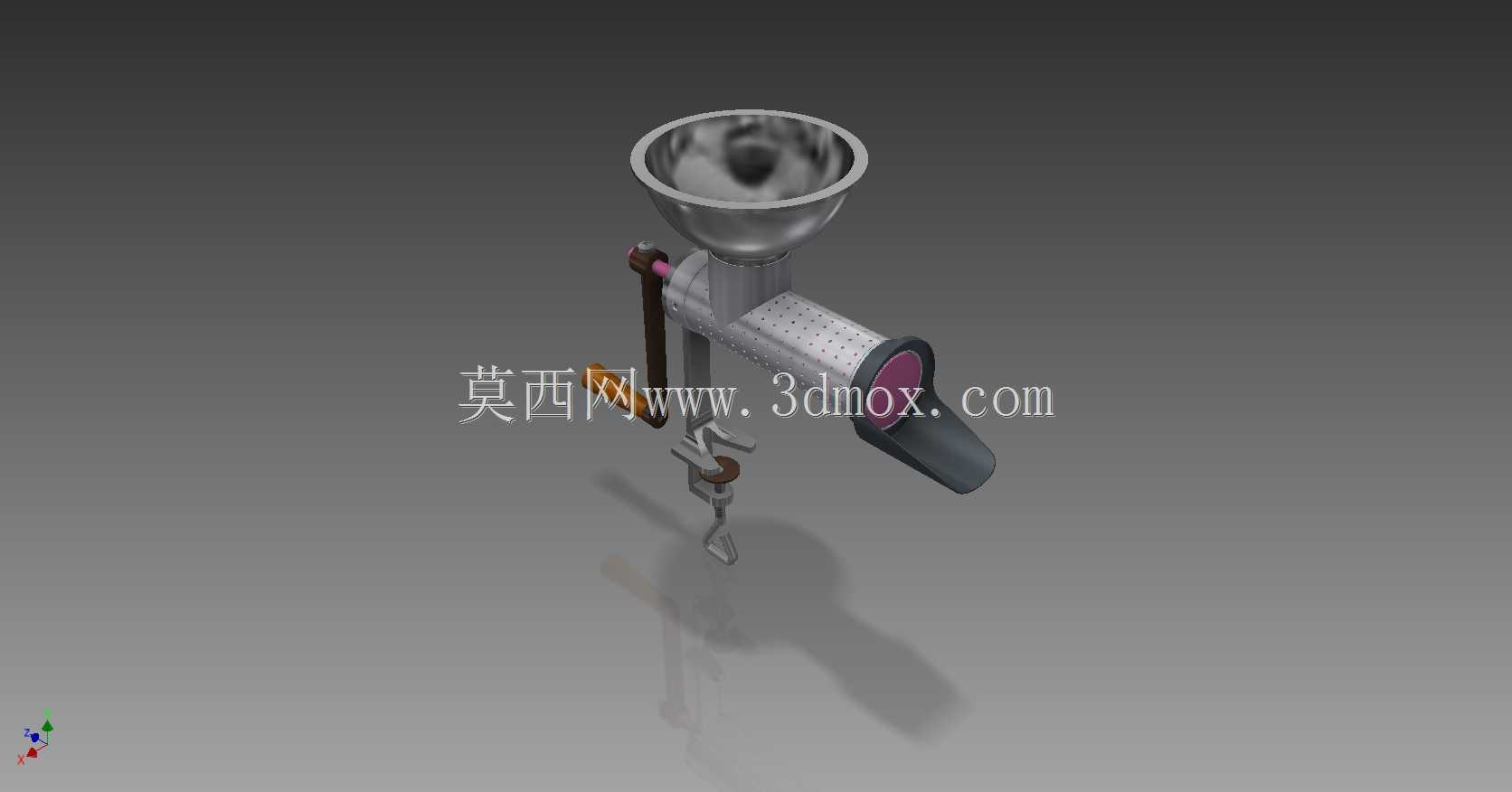

　　这套三维结构呈现的是一种小型手摇式果蔬脱水设备，主体由上方敞口料斗、横向压榨筒、内部螺旋输送轴、端部出汁口、残渣排出口、手摇驱动柄和桌沿夹持固定机构组成。设备面向小批量食材处理、家庭作坊、实验小样处理以及餐饮前端备料等场景，主要完成水果、蔬菜等含水物料的连续压榨和固液分离。物料从顶部漏斗状料斗投入后，进入横向布置的压榨腔体；腔体内螺旋轴在摇柄带动下旋转，将物料向端部推送，同时通过螺距变化和腔体容积收缩形成逐步增大的挤压力。汁液经筒壁过滤区域流向下方或侧向出汁通道，纤维、果皮、菜渣等固体物料则沿螺旋方向继续移动，最终从端部残渣口排出。端部设置可调节压紧结构，用于改变排渣阻力，使压榨腔内保持合适背压。该结构虽然外形紧凑，

　　但工作逻辑与工业螺旋压榨机一致：进料、输送、压缩、过滤、排渣在同一轴线上连续完成。设计时需要重点处理螺旋叶片与筒壁之间的间隙，间隙过大会造成物料回退和压榨效率下降，间隙过小则会提高转动阻力并增加卡滞风险。筒身过滤孔或筛缝的尺寸需要结合果蔬纤维粒度确定，既要保证汁液顺利通过，又要避免细小果肉大量混入液相。进料斗采用上大下小的敞口形式，便于人工连续投料，同时下部收口与压榨筒衔接，减少物料架桥。手摇柄布置在设备侧上方，操作者可通过较长力臂降低输入扭矩；手柄与主轴之间应保留可靠的销接或键连接，以承受压榨过程中的交变载荷。主轴支承位置靠近受力段，能够减小悬臂弯矩，避免轴端在高阻力排渣时产生明显挠曲。

　　设备底部的夹持机构是小型台式装置的关键边界条件。夹具通过C形卡口、压紧螺杆和旋紧手柄固定在工作台边缘，安装时需要确认桌板厚度处于夹口允许范围内，压紧面与桌面保持平行，锁紧后设备筒体不应出现周向转动或上下翘动。压榨筒轴线建议保持水平或按出汁方向设置微小倾角，进料斗中心应落在支撑区域附近，避免摇动力矩使整机绕夹点摆动。外形尺寸方面，该设备属于桌面式小机型，占地边界主要由料斗直径、筒体长度、摇柄回转半径和下方夹具高度共同决定。布置三维装配时，不能只测量静止外轮廓，还应校核摇柄整周旋转空间、料斗加料空间、残渣杯和汁液杯的放置空间，以及操作者手部在旋紧夹具时的活动空间。若设备靠近墙面或其他厨具，摇柄外侧需预留完整回转半径，

　　端部排渣口前方也要留出接渣容器位置。结构材料思路上，与食材接触的料斗、筒体、螺旋轴和出汁部件宜采用易清洗、耐腐蚀的表面处理或金属材料；过滤段需要兼顾强度与开孔率，支撑筋不应遮挡主要排液区域。残渣出口处的压盖和调节件应便于拆卸，以便清理纤维堆积。手摇机构虽然降低了动力系统复杂度，但对人力输入扭矩、传动件强度和夹持稳定性提出了直接要求；在建模过程中应检查轴套、销轴、螺纹夹紧件和机架连接点的受力路径，确保摇动力从手柄经主轴、螺旋体、筒体最终传递到夹具和工作台。整体结构没有复杂电控部分，适合用于理解螺旋输送、容积压缩、过滤分离和台式夹具固定的组合设计，也可作为小型食品处理装备方案校核与结构改型的参考。
