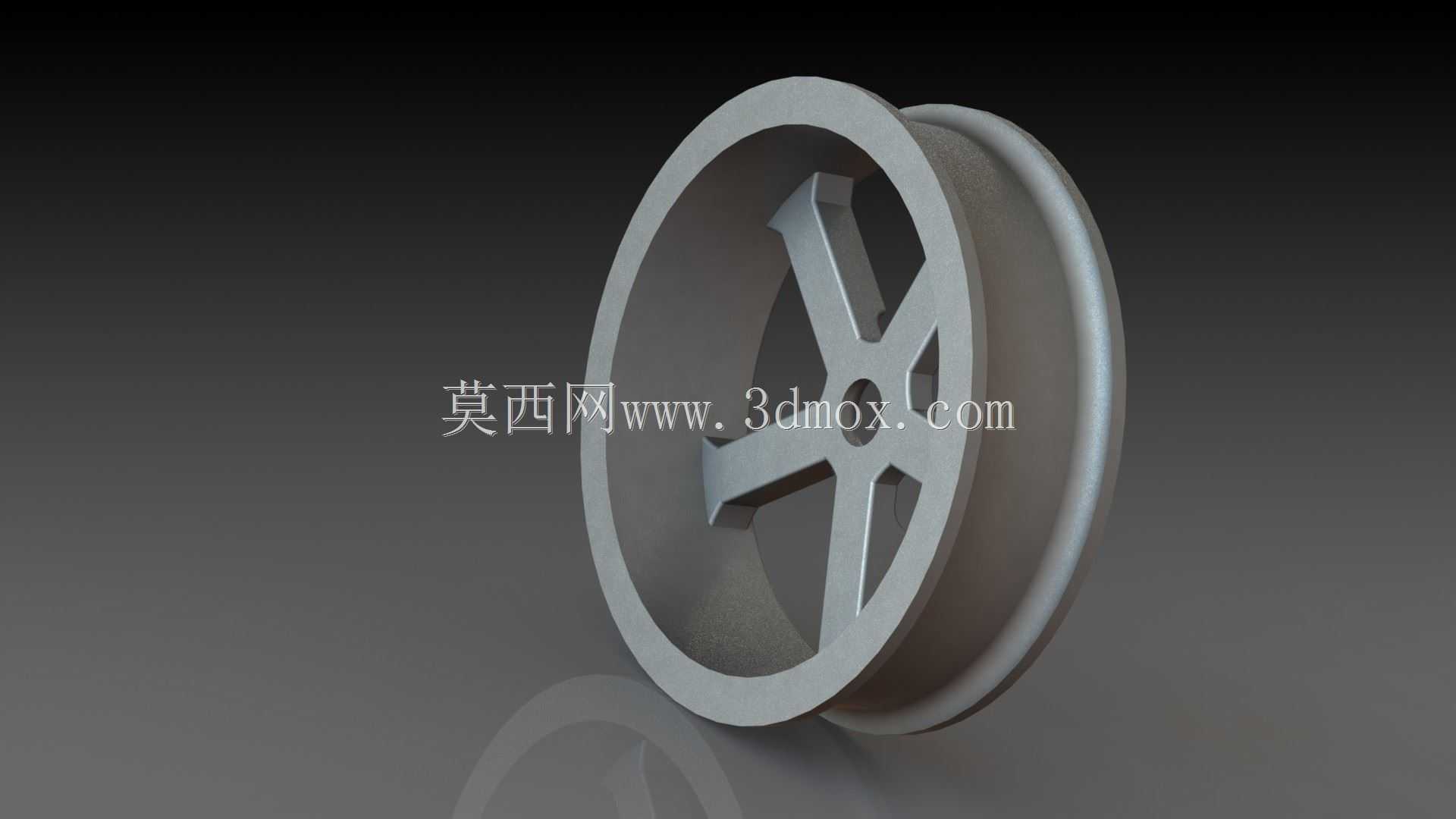

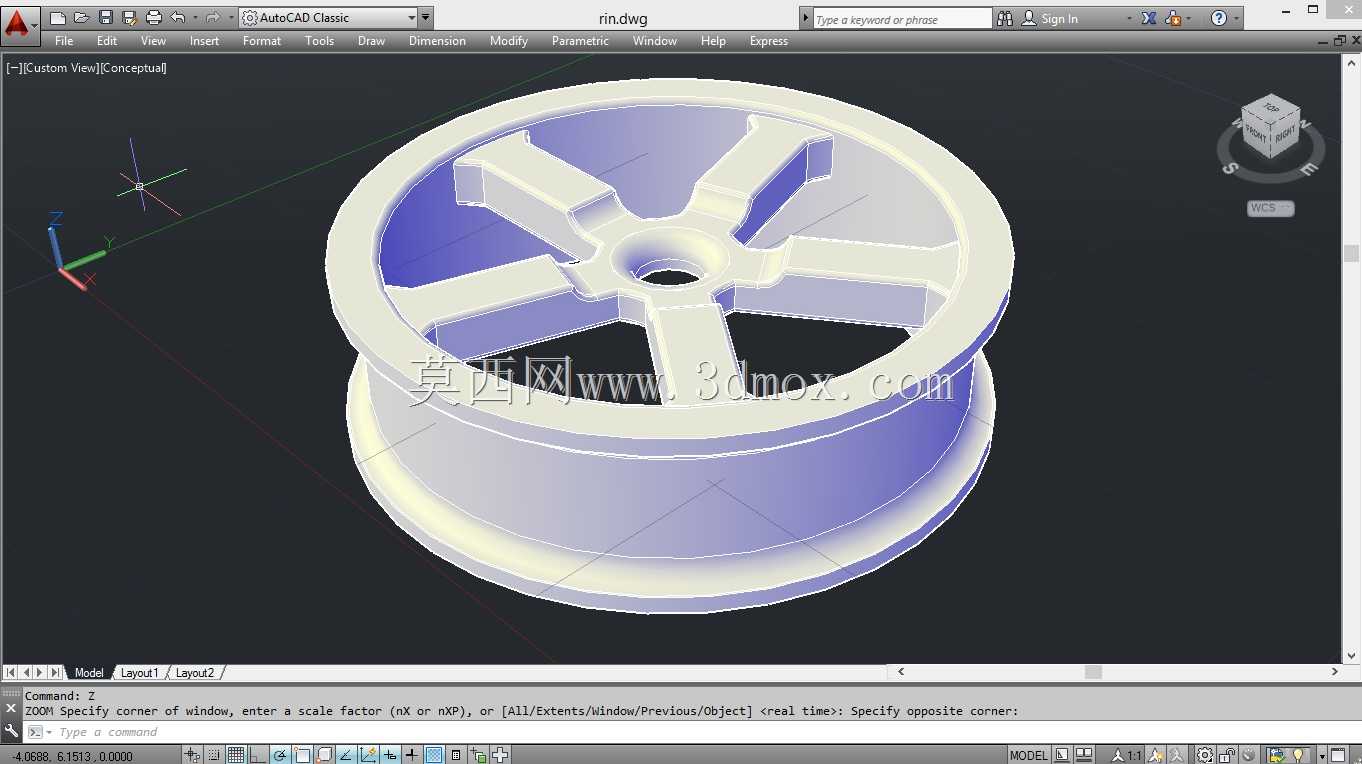

该轮辋造型面向乘用车行走系统的外观验证与结构方案推演,建模时先从轮心安装基准出发,确定中心孔、螺栓分布圆与轮辐交汇区域的同轴关系,再向轮缘方向延展轮辋筒体,使轮胎装配腔、轮唇挡边和辐条承力段形成连续的受力路径。轮心区域保留了较厚的环形安装座,用于承接轮毂轴承与紧固螺栓的载荷;五根辐条采用宽幅、略带扭转的截面,从中心座向外逐渐张开并汇入轮辋内侧,既在视觉上形成简洁有力的放射形态,也让制动系统散热气流能够沿辐条间隙通过。
在实际车辆布置中,轮毂不仅是轮胎的支撑骨架,还直接关系到转向节、制动盘、卡钳和悬架下摆臂之间的边界。建模时需要重点核对轮辐背面与卡钳的避让距离,确认轮辋内宽能够容纳指定规格轮胎,并检查轮心孔端面与制动盘防尘罩、轴承座台阶不发生干涉。轮缘外侧的圆弧翻边用于约束轮胎胎圈,内侧筒壁则承担充气后的径向张力;若后续进入工程细化,还需在轮唇、槽底和气门嘴孔位置补充圆角、拔模斜度与壁厚控制。

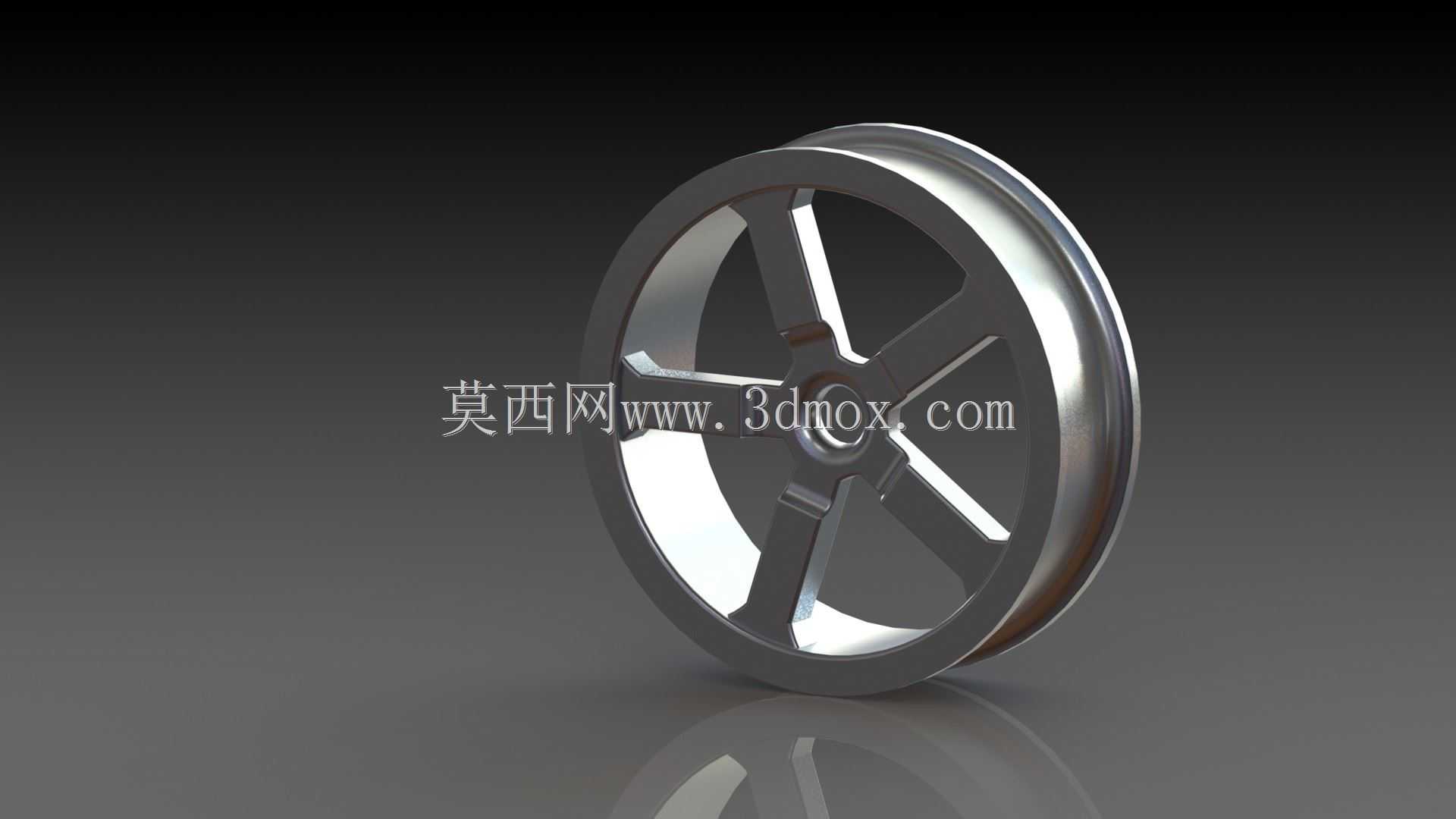

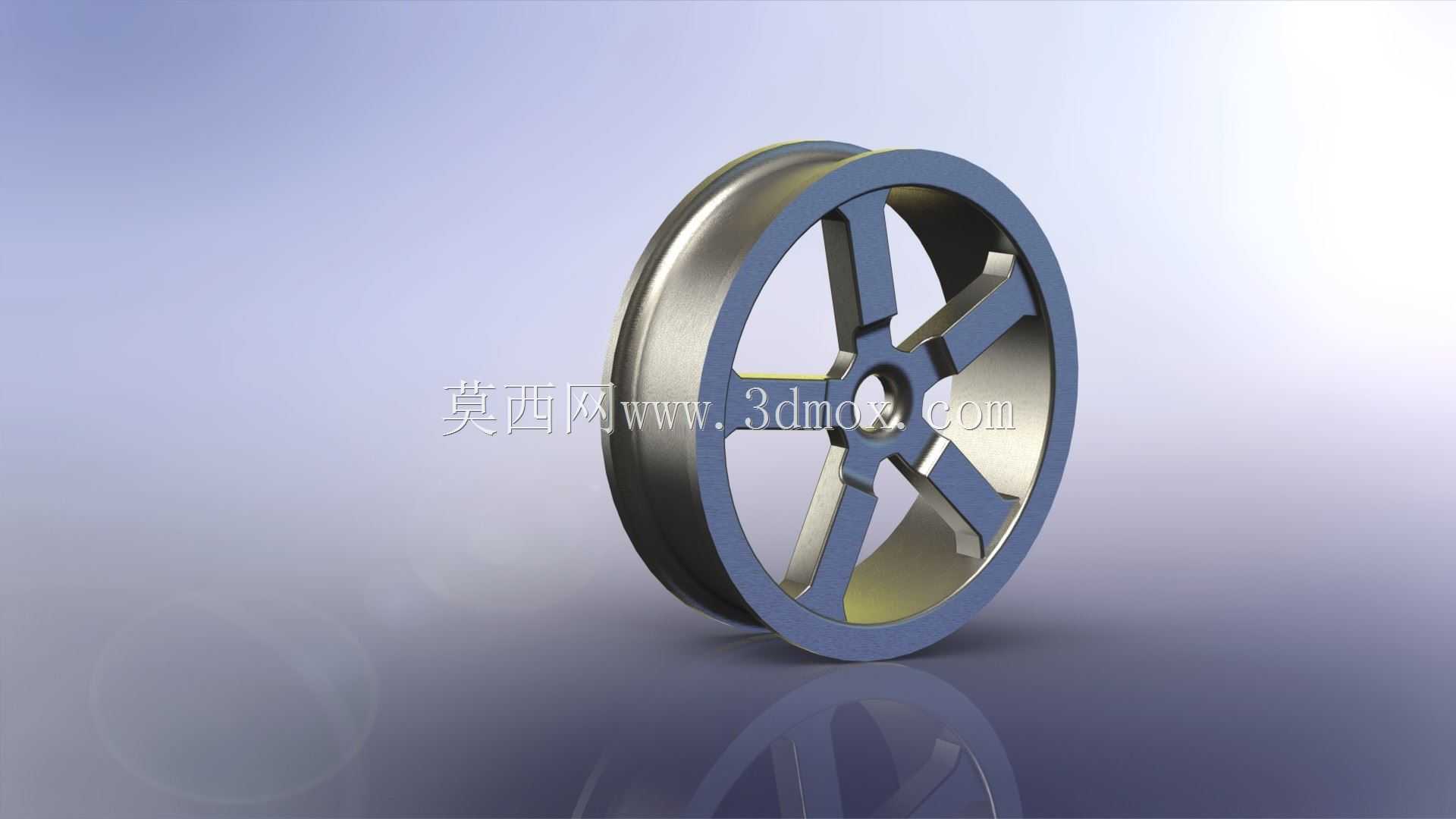

该方案的五辐布局有利于降低造型复杂度,辐条之间的大开口也便于制动热量散出。轮辐表面采用高光与暗部对比明显的处理方式,可用于评审切削面、喷涂面或抛光面的视觉效果;轮辋外唇保留较宽的金属边,既增强侧向刚性,也为轮胎拆装提供受力位置。轮心盖区域以圆形凹面收束,能够覆盖轴头并保持外观完整。
从结构思路看,轮辋筒体、轮辐和安装盘并非孤立特征:轮辐根部需要足够材料来分散转弯冲击,辐条末端与轮辋交接处应避免尖角造成应力集中,轮心座则要保证螺栓孔周围的压紧面平整。模型中放射状筋位把制动力矩、驱动力矩和侧向附着力传递到整圈轮辋,再由轮胎接地斑转化为车辆行驶所需的摩擦反馈。对于改装车展示、底盘教学或零部件外形设计,这种轮圈能够直观表达轮毂与制动系统、悬架系统的空间关系。
尺寸边界上,轮辋直径、轮缘宽度和偏距会共同决定轮胎在翼子板内的位置;中心孔直径影响与轴头的配合,螺栓孔数量及分布圆决定安装互换性。若将该造型用于后续加工,可在现有实体基础上补充轮辋槽深、胎圈座角度、辐条背部减重腔和螺栓孔沉台;若用于渲染展示,则可继续细化金属反射、切削纹理和轮心标识。整体结构围绕承载、散热、避让和外观识别四个目标展开,适合作为汽车行走部件方案设计阶段的三维参照。
- 全部评论(0)
- 模板大小: 1.35 MB
- 售价:5金币
- 下载次数: 82
- 系统要求: AutoCAD,Rendering,SOLIDWORKS
- 软件分类: 汽车
