辐条式摩托车行走车轮总成结构

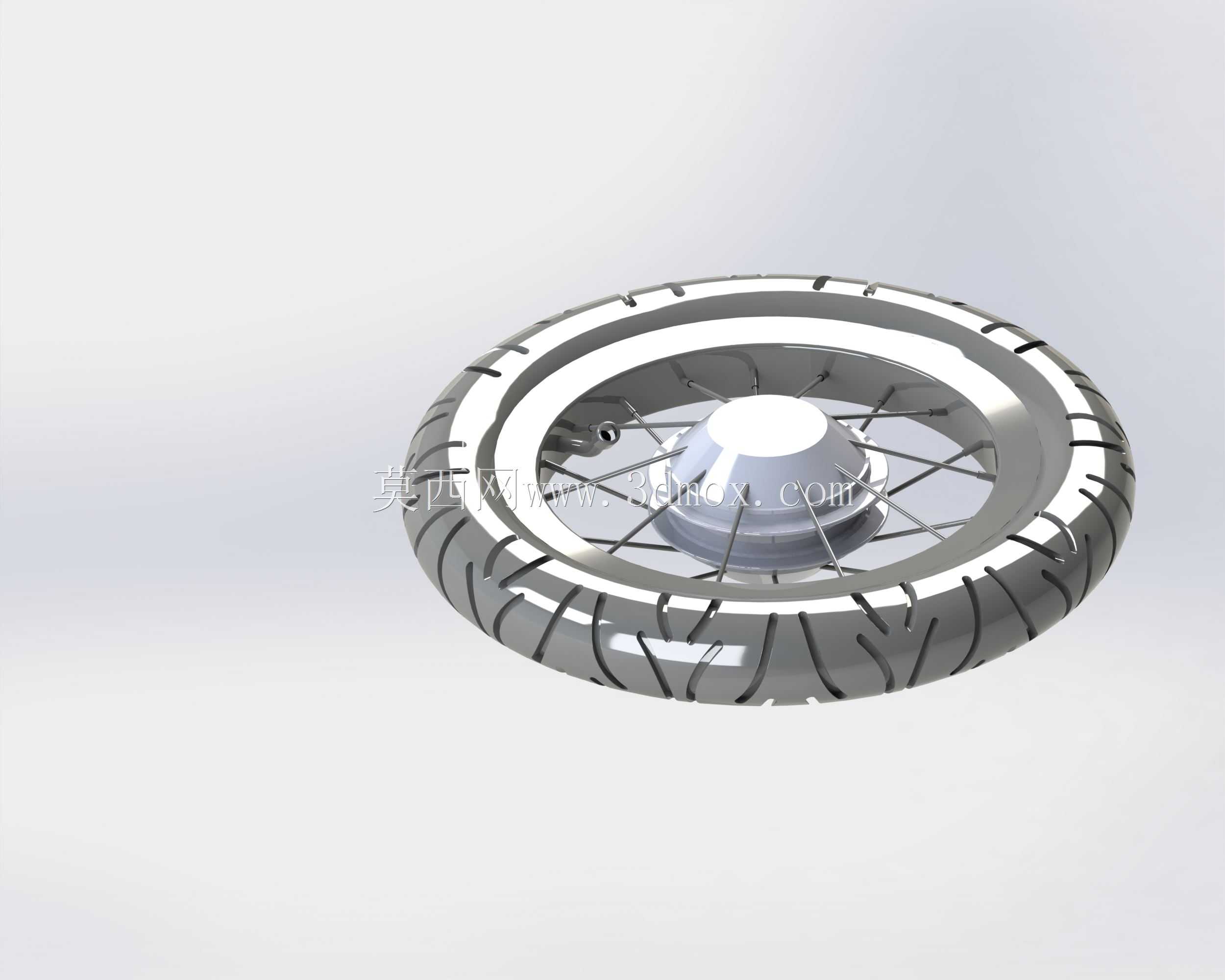

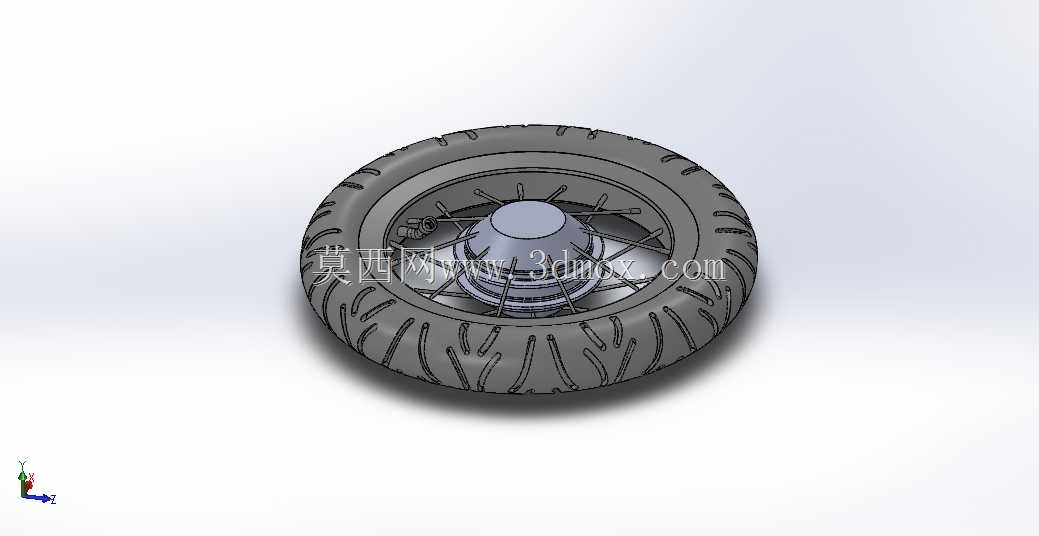

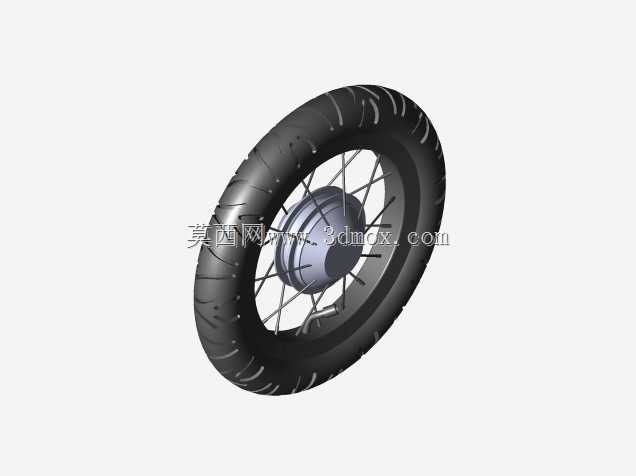

　　这套轮组三维结构围绕两轮代步车辆的行走承载需求搭建，整体呈现带越野胎纹的辐条式车轮形态，覆盖外胎、轮辋、辐条、中心轮毂、轴装端盖等完整装配层级，可直接用于轻型摩托、电动两轮车、小型场地代步车的行走系统方案校核。从实际装车边界来看，轮体以中心轮毂轴线为回转基准，轮毂中部预留贯通轴孔，用于和车辆前叉或后摇臂的轮轴配合，轴孔周边的端盖凸台对应轴承安装位，建模时需保证轴承位同轴度，避免轮组转动出现径向跳动。轮辋为环形回转支撑结构，外圈约束轮胎内圈轮廓，内圈通过多根径向辐条和中心轮毂衔接，辐条按圆周均匀排布，既承担整车垂向载荷，又能在过坑洼、转向侧倾时分散轮辋受到的冲击，相比一体式压铸轮，辐条结构可通过微量形变缓冲路面震动，

　　适配非铺装路面行驶场景。外胎部分还原了块状越野胎纹，胎面沟槽沿周向交错分布，花纹块凸起高度预留足够抓地余量，干地铺装路面可提供转向摩擦力，泥泞、砂石路面下沟槽可快速排出胎面夹杂的泥水与碎石，避免打滑；轮胎断面为圆弧过渡，胎侧厚度从胎面到胎唇逐步收窄，胎唇部位做加厚处理，装配时可卡入轮辋边缘的限位槽，充气后形成可靠密封，防止轮胎脱圈。设计过程中先以中心轴孔为基准搭建轮毂本体，轮毂两端的法兰盘开出辐条连接孔，每根辐条两端分别对应轮辋内侧安装点与轮毂法兰孔，装配时可模拟辐条张紧逻辑，核对相邻辐条之间无干涉、转动全程不碰刹车盘与前叉管壁。轮辋的径向直径、轮胎断面宽度需要和车辆轮拱间隙匹配，装车后轮胎上方与挡泥板、

　　两侧与前叉内管之间需保留足够跳动余量，避免满载压缩悬架时轮胎剐蹭车体。中心轮毂内部预留刹车组件安装界面，鼓刹版本可在轮毂内腔布置制动蹄块，碟刹版本则在轮毂端面对应刹车盘连接螺孔，三维建模时可同步校验刹车盘、卡钳的安装空间，确认轮辐转动过程中不会和卡钳发生擦碰。这套结构也可用于小型非道路观光车、电动滑板车底盘的行走轮选型参考，工程人员可通过调整轮辋直径、辐条数量、胎纹深度来适配不同载荷与路况：城市通勤场景可改用浅沟平胎降低滚动阻力，山地越野场景则加深胎块高度提升抓附能力，所有配合面的尺寸链都可在三维环境中完成干涉检查，省去物理样件反复试装的成本。
