高压隔膜泵工业流体输送设备结构模型

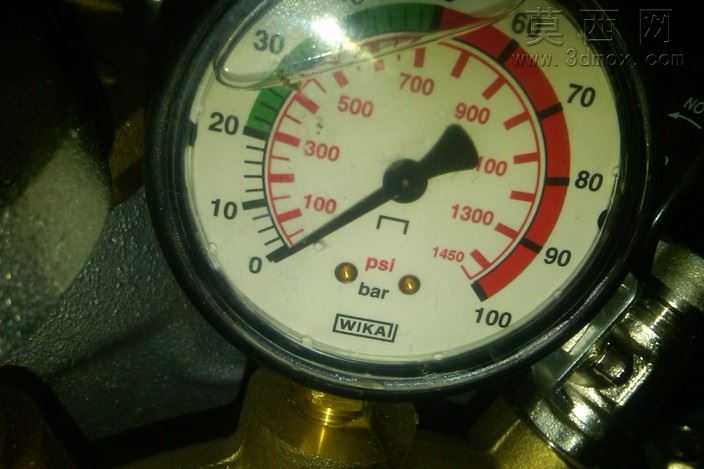

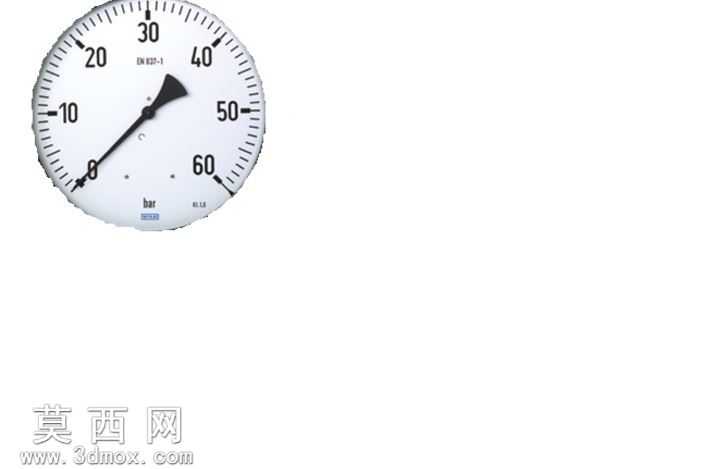

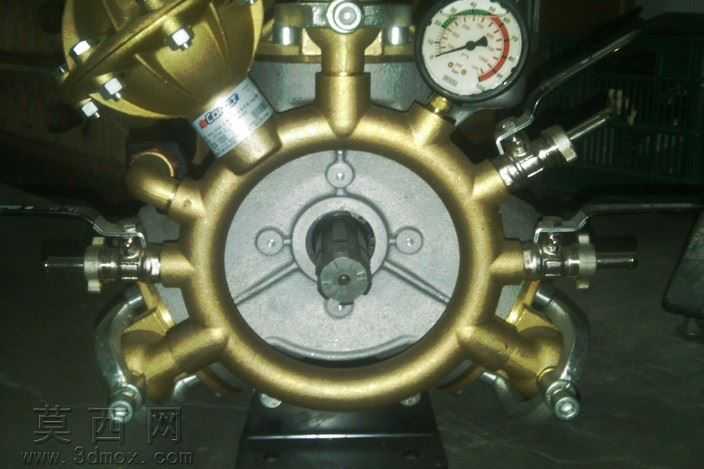

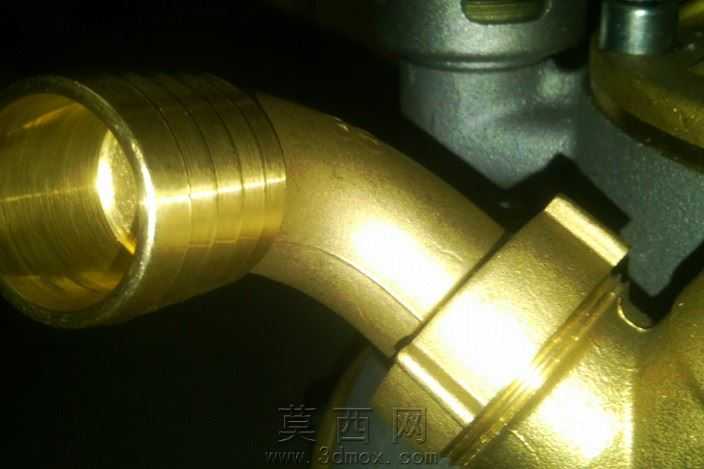

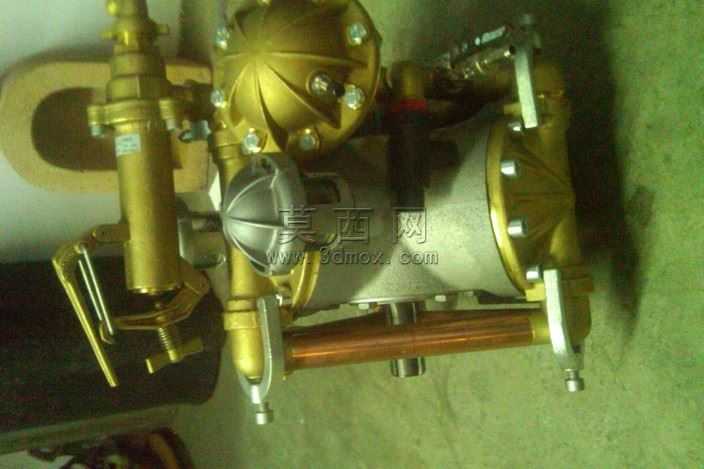

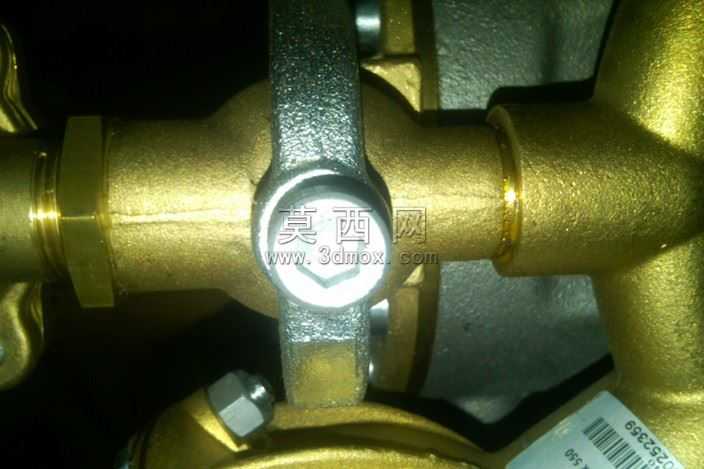

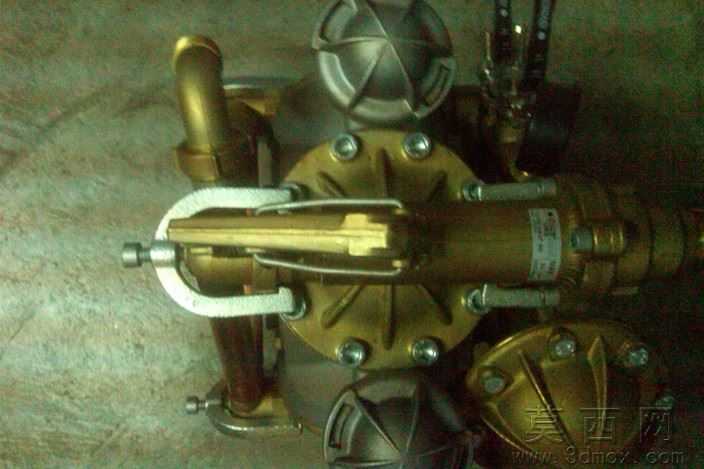

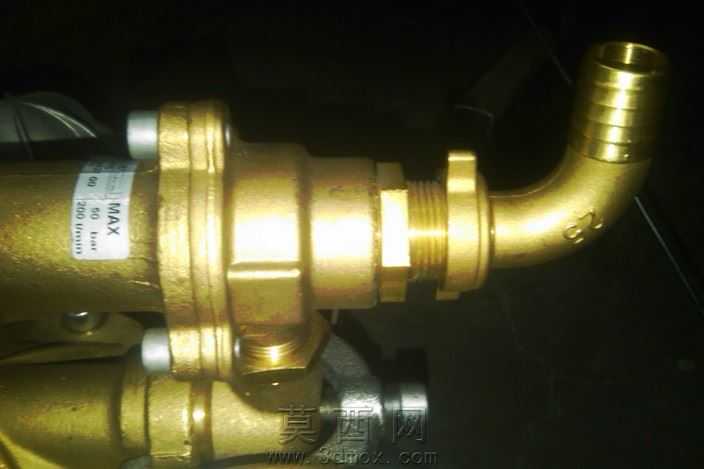

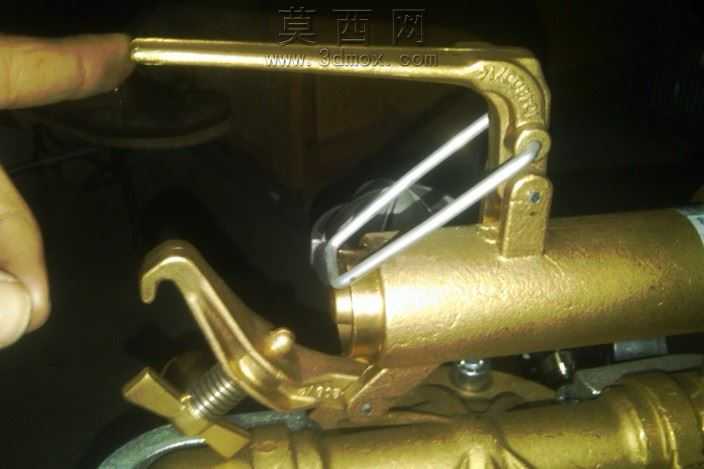

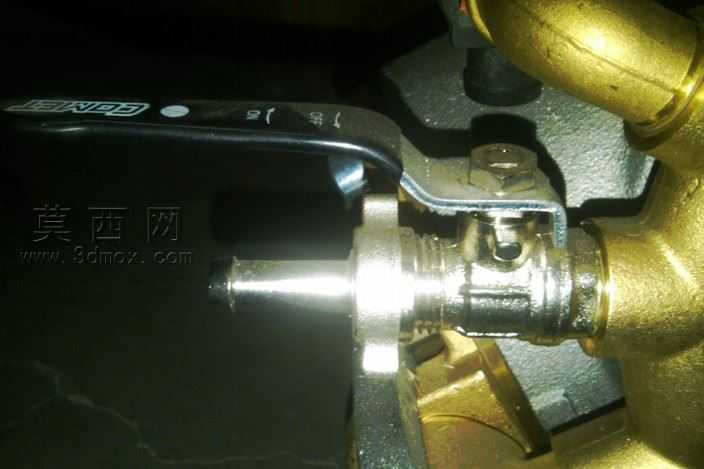

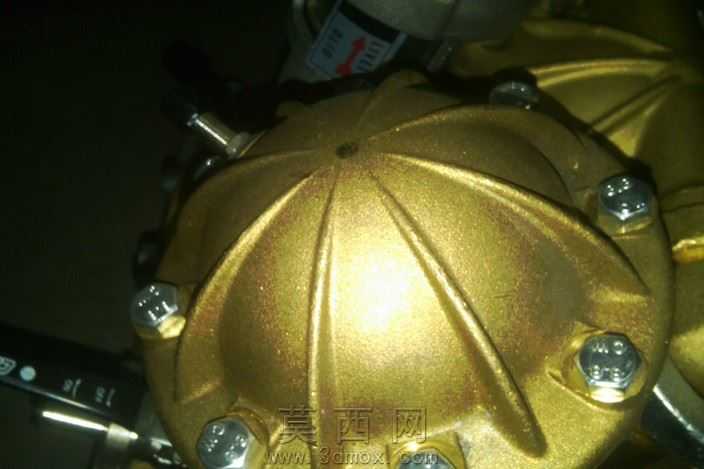

本模型为高压隔膜泵的完整三维结构模型，建模过程严格参照实物测绘尺寸进行1:1还原，首先通过SolidWorks搭建整体装配基准，以中心泵腔为核心定位基准，依次完成周边环形流道、径向接口、驱动轴安装位的基体特征绘制，建模阶段优先保证各部件的装配干涉校验，对黄铜材质的环形分配器、进出液接头、调压阀座等部件，采用拉伸、旋转、扫描等基础特征组合完成结构搭建，针对金属接头处的快装卡扣结构，通过细节倒角、螺纹收尾特征还原实物的装配精度。材质渲染阶段，对泵体核心的黄铜流道部件赋予抛光黄铜材质，调整金属粗糙度参数还原铸铜件的哑光金属质感，中心泵腔端盖采用铸铝材质参数，还原铝合金压铸件的细微颗粒质感，配套的压力表部件单独完成表盘刻度、指针、彩色压力区间标识的贴图绘制，表壳赋予黑色工程塑料材质，调压手柄、快装接头的金属拨片采用不锈钢材质参数，区分不同金属部件的反光度与粗糙度差异，还原实物的材质层次。结构设计上完整还原了高压隔膜泵的多通路流体分配结构，环形流道均匀分布六个径向接口，分别对应进出液通路、调压通路、压力检测通路，中心驱动轴的安装位预留了隔膜往复运动的行程空间，顶部的调压总成与压力表安装位严格匹配实物的安装角度，各管路接口的快装结构完整还原了卡扣定位、密封槽的细节特征，保证模型可直接用于装配演示、结构原理讲解场景。建模过程中对隔膜腔的内部流道做了简化处理，在保证外部装配尺寸完全准确的前提下，优化了内部曲面的特征数量，避免模型文件过于冗余，同时所有外露的紧固件、密封垫片都做了等比例建模，还原设备的装配细节，可用于产品展示、维修培训、原理演示等多种场景。
