离心泵金属蜗壳曲面结构三维设计

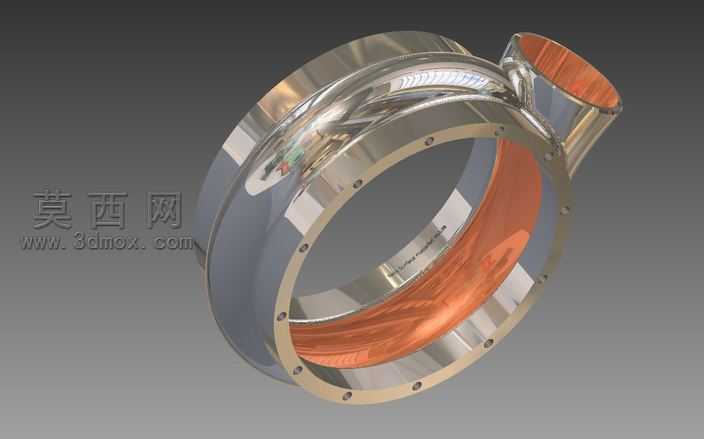

本作品为离心泵核心过流部件蜗壳的三维设计成果，建模过程依托曲面创建逻辑完成整体形态构建，首先依据水力设计推导的蜗壳断面变化规律，绘制不同角度位置的型值点轮廓，通过放样、曲面缝合等操作生成蜗壳的流道主体曲面，保证流道断面面积沿周向均匀变化，符合流体从叶轮甩出后匀速汇集、降低水力损失的设计要求。在结构细节处理上，针对蜗壳与泵体连接的法兰端面，精准排布周向安装螺栓孔，孔位与法兰密封面的同轴度、平面度均按照机械加工公差要求进行约束，确保后续装配时的密封可靠性；蜗壳的出口扩散段采用渐扩曲面设计，逐步降低流体流速，将流体的动能平稳转化为压力能，减少出口段的流动冲击损失。材质与渲染表现方面，蜗壳主体金属壳体采用抛光不锈钢材质进行渲染，还原金属部件的镜面反射质感与机加工表面的细腻光泽，内部过流流道区域设置铜质衬层材质，突出堆焊耐磨层的结构特征，通过不同材质的色彩与质感差异，清晰区分壳体基体与内部耐磨防护层的结构分界，直观展现蜗壳的双层结构设计思路。设计过程中重点考量了蜗壳的水力性能与结构强度的平衡，曲面过渡区域全部采用G2连续曲率处理，避免流道内出现尖角、突变等容易引发湍流、气蚀的不良结构，同时在蜗壳外壁与法兰连接位置设置均匀过渡的加强圆角，提升部件整体的结构刚度，降低运行过程中受流体压力产生的形变风险。整个建模过程严格遵循流体机械部件的设计规范，所有曲面均经过连续性检查与厚度验证，既保证了内部流道的水力光滑性，也满足壳体壁厚的强度要求，可直接用于后续的工程分析、加工制造参考，也可作为离心泵结构教学的演示模型使用。
