低龄幼儿双位秋千游乐支架

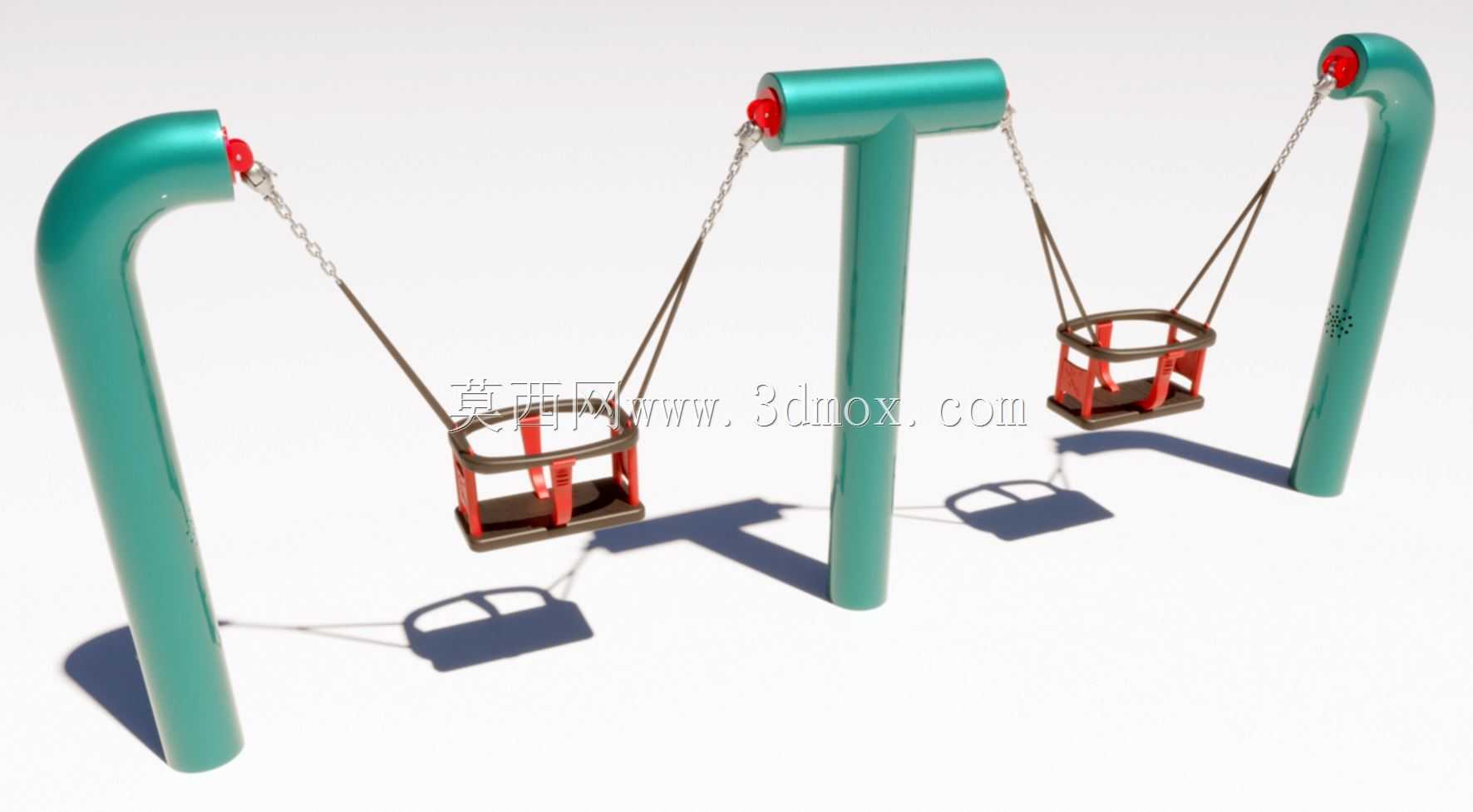

　　这套双位幼儿秋千支架面向社区户外游乐区、幼儿园室外活动场、住宅小区儿童活动角以及小型亲子乐园的低龄儿童摆动类游乐需求开发，结构采用双侧弯管立柱搭配中部直支撑柱的三柱布局，两侧弯管顶端分别设置一组悬挂吊点，中部立柱顶端横向延伸出横梁，横梁两端各布置一处悬挂点位，整体可同时承载两个独立秋千座椅，适配2至5岁低龄儿童使用，设计过程参照EN1176游乐设施安全规范相关要求，同时对应ASTM F1487公共游乐设备安全标准中低龄年龄组的摆动类设施约束条款。

　　从场地占用维度看，该设施采用紧凑化布局思路，传统双秋千并排布置通常需要单根通长横梁横跨两个悬挂位，横梁两端立柱外扩后整体占地宽度较大，且秋千摆动前后方向需要预留充足的安全净空，这套结构将两个秋千的悬挂支点分别布置在左右弯管立柱的内侧端与中部横梁的两端，两个秋千沿支架纵深方向错位排布，而非传统的横向并排布置，在保证两个秋千摆动行程互不干涉的前提下，大幅压缩了设施横向占地宽度，尤其缩减了秋千上方原本需要预留的横向安全空域，在场地面积有限的老旧小区改造、小型幼儿园户外活动区布设场景中，能够有效降低场地选址的尺寸门槛，不需要占用过大的连片硬质铺装区域即可完成布设。

　　结构受力层面，三根主立柱均采用大管径圆管作为主体承载构件，左侧与右侧立柱为一体冷弯成型的L形弯管，竖直段直接落地作为支撑脚，水平弯段向内延伸至悬挂点位，弯管转角处采用大圆弧过渡，避免直角弯折带来的应力集中问题，中部立柱为竖直直圆管，顶端垂直固定横向圆管横梁，横梁两端的悬挂点与两侧弯管端部的悬挂点位置一一对应，每处悬挂点都配置红色的端部限位座，吊链从限位座中心的铰接点引出，铰接点采用可自由转动的挂接结构，秋千摆动过程中吊链可以随摆动角度自然偏转，不会出现吊链与金属管口硬摩擦、卡滞的问题。所有立柱底部均为平整落地端面，安装时可以通过地脚膨胀螺栓与硬化混凝土地面固定，也可以在立柱底部配套预埋锚件，将立柱下端埋入地面以下的混凝土基础中，两种安装方式都能保证支架在秋千满载摆动、儿童反复施加动态冲击载荷时不会出现倾覆、横向移位的问题。

　　悬挂系统采用金属链条搭配柔性吊索的组合结构，靠近支架铰接点的上段为金属圆环链，链条节距统一，铰接处连接顺滑，耐候性强，长期户外日晒雨淋不容易出现老化断裂，靠近座椅的下段为高强度柔性织带，既可以避免儿童摆动过程中手指伸入链条缝隙夹伤的风险，也能通过柔性段缓冲摆动过程中的硬冲击。秋千座椅采用带围挡的斗式低龄座椅，座椅主体框架为金属焊接结构，座面与靠背围挡采用红色高韧性工程塑料材质，座椅四周设置高出座面的围护边框，前方配置跨接的防护挡杆，儿童坐入后围护结构可以限制儿童身体从座椅侧面、前方滑出，适配低龄儿童自主平衡能力不足的使用特点，不需要家长全程手扶也能避免摆动过程中跌落。

　　安全间隙校核方面，两个错位布置的秋千在最大摆角工况下，座椅之间的最小间隙始终大于规范要求的安全距离，不会出现两个座椅碰撞、儿童肢体互相磕碰的问题，秋千摆动轨迹的前后范围内，支架本体没有凸出的硬棱角构件，所有金属管口都配置了封堵端盖，弯管外表面做圆滑圆弧处理，不存在锐边、毛刺、突出挂钩等可能造成磕碰划伤的结构。设施整体的竖直支撑腿之间的底部空间完全留空，儿童在设施周边走动、穿行时不会被底部横向连杆绊倒，地面投影区域内没有多余的凸出障碍物，配套的安全铺装可以连续铺设，不需要为支架底部构件做特殊避让。

　　建模过程中所有管材的弯折半径、管壁厚度、铰接点的配合间隙都按照实际钣金弯管与机加工件的工艺参数搭建，弯管的弯曲段保留了实际冷弯工艺对应的管壁拉伸减薄特征，焊接拼接位置保留了合理的焊缝余量，悬挂链条的每一节链环都按实际铰接关系装配，摆动运动过程中链环之间的转动自由度完全符合实际物理状态，座椅的围挡曲面、塑料件的壁厚都按照实际注塑成型的工艺要求建模，整体结构既可以直接用于户外游乐设施的生产下料、弯管加工、焊接工装设计参考，也可以用于游乐场地前期规划阶段的设施排布、净空校核、安全区域划分的可视化校验，帮助设计人员在场地规划阶段就直观确认设施与周边步道、绿化、其他游乐设备的间距是否满足规范要求，避免现场安装完成后才发现安全净空不足、摆动轨迹与周边设施干涉的返工问题。
