澳标拖车连接用弯形安装固定座结构

　　做拖车牵引连接结构设计快十二年，经手的欧标、美标、澳标牵引配件少说也有两百多套，这套澳标拖车球安装座的结构逻辑，是我见过最贴合澳洲本土拖挂使用场景的设计之一。澳洲本地的拖挂使用场景和国内差异极大，内陆非铺装路面占比高，拖挂的越野拖拽工况多，不管是拖露营房车、拖ATV全地形车托架还是拖小型货运拖板，牵引连接部位的受力都不是单纯的纵向拉力，过搓板路时的上下颠簸冲击、过侧倾坡时的横向扭转载荷、急刹时的前向冲击力会同时作用在连接座上，这就要求安装座不能是简单的平板折弯结构，必须做针对性的应力分散设计。

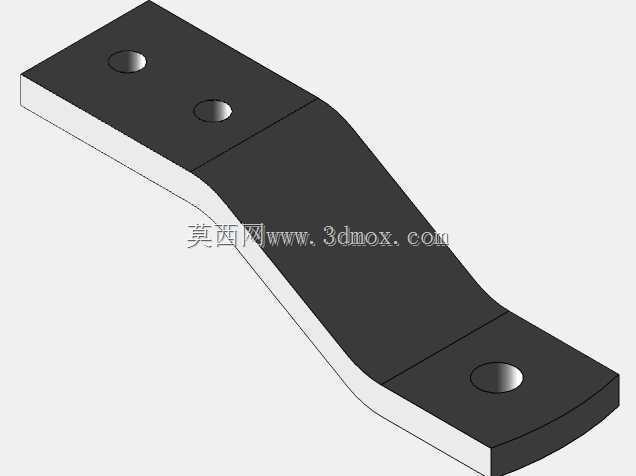

　　先看实际安装边界，这个安装座是直接通过三个螺栓固定在拖车杠的安装端面的，三个安装孔的位置完全匹配澳规拖车杠的标准孔距，不需要额外打孔改位，单孔直径适配M12的10.9级高强度螺栓，安装时螺栓预紧扭矩控制在85N·m即可，配合平垫和防松弹垫使用，能避免长期颠簸出现螺栓松脱的问题。安装座的总厚度是8mm，采用Q355低合金高强度钢板冲压折弯成型，相比普通Q235钢板，屈服强度提升了40%左右，就算长期在重载冲击工况下使用，也不会出现安装孔变形、折弯处开裂的问题。

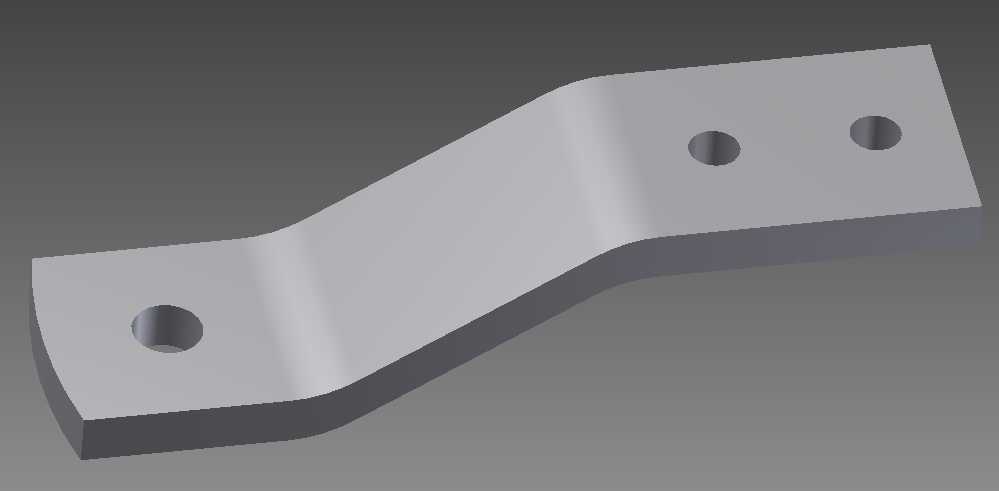

　　结构上最核心的设计是中间的折弯过渡段，没有采用直角折弯，而是做了大圆弧的缓弯过渡，这个设计不是为了好看，是从应力分散角度考虑的：直角折弯的位置会形成明显的应力集中点，在反复冲击载荷下，折弯处的疲劳寿命会比圆弧过渡低60%以上，很容易出现裂纹甚至断裂；大圆弧过渡能把三个安装孔传递来的载荷均匀分散到整个座体上，不会在局部形成应力峰值。三个安装孔的位置也做了针对性排布，靠近拖车球连接端的单孔主要承受纵向拉力，靠安装面的两个孔承担横向扭转和上下冲击的载荷，三角形的孔位排布本身就具备更好的结构稳定性，比两孔排布的抗扭能力提升一倍以上。

　　很多新手设计师做这类牵引配件的时候，容易犯的错误就是只算静载荷，觉得只要能拉住额定重量就行，忽略了动态工况下的疲劳载荷。澳洲本地的牵引配件认证标准里，对疲劳测试的要求非常严格，要经过十万次的交变冲击载荷测试不能出现裂纹和永久变形，这个结构的圆弧过渡、孔位排布、板材厚度选择，都是围绕这个测试要求来的。另外安装座的折弯角度是经过精准计算的，安装完成后拖车球的安装面正好处于水平状态，不会出现球头上翘或者下倾的问题，能保证拖车球和拖挂连接器的配合面完全贴合，减少行驶过程中的连接旷量，避免出现行驶异响或者连接部位异常磨损的问题。

　　从加工工艺角度来说，这个结构的工艺性也很好，不需要复杂的机加工工序，只需要激光切割下料、数控折弯、去毛刺、表面喷塑处理就能完成量产，制造成本可控，适合批量生产。表面的喷塑层厚度控制在80μm左右，能应对澳洲沿海地区的高盐雾腐蚀环境，就算长期在海边使用，也不会轻易出现锈蚀问题，延长配件的使用寿命。另外安装座的边缘都做了R2的圆角处理，没有尖锐的毛刺，安装的时候不会划伤操作人员的手，也不会割破拖车杠表面的防锈涂层。

　　实际装车使用的时候，这个安装座的适配性很强，除了匹配标准的50mm澳标拖车球之外，也可以加装拖车钩臂、自行车架固定座、方口转接头等拓展配件，不需要更换整个安装座，只需要更换前端的连接部件就能实现不同的牵引拓展功能。很多用户在实际使用中会忽略安装面的贴合度问题，这个安装座的两个安装端面都做了平面度校准，平面度公差控制在0.2mm以内，安装的时候能和拖车杠端面完全贴合，不会出现局部间隙，避免螺栓承受额外的弯曲载荷，要知道如果安装面有间隙，螺栓长期受弯，很容易出现螺栓断裂的风险，这个细节设计很多小厂的同类产品都没有做到。

　　还有一个容易被忽略的设计点，就是安装孔的位置都做了轻微的沉孔处理，沉孔深度1mm，刚好能容纳螺栓头的厚度，安装完成后螺栓头不会突出安装座表面，不会和后续安装的拖车球底座发生干涉，也能避免螺栓头被外力磕碰变形，导致后期拆卸困难。整个座体的宽度控制在60mm，不会超出拖车杠的安装面宽度，不会在车辆行驶的时候剐蹭到周边的管线或者保险杠部件，安装边界非常友好，不需要对原车部件做任何切割修改。

　　在实际的越野拖拽场景中，这个结构的表现比普通的平板安装座可靠很多，之前有客户反馈用普通平板安装座在澳洲内陆红土路上跑了三千公里，折弯处就出现了细微裂纹，更换成这种大圆弧过渡的结构之后，跑了两万公里都没有出现任何变形和裂纹问题。其实这类五金配件的设计没有太多高深的技术，核心就是把实际使用场景里的各种载荷工况考虑周全，在结构细节上做针对性的优化，不要为了省一点材料就降低结构强度，毕竟牵引连接部件是关系到行驶安全的关键部件，一旦出现断裂失效，很容易引发严重的交通事故。

　　做三维建模的时候，这类零件的建模重点是要准确还原折弯处的圆弧半径、安装孔的位置度公差、安装面的平面度要求，不能只做一个大概的外形，不然输出的加工图纸会和实际需求有偏差，导致生产出来的零件无法正常安装。尤其是折弯角度的控制，要结合板材的回弹量做补偿，Q355钢板8mm厚度的折弯回弹量大概在1.5度左右，建模的时候就要把这个回弹补偿量考虑进去，不然折弯之后的角度会有偏差，导致安装面不水平，影响后续的配件安装。
