创意三角表盘腕表表壳结构设计

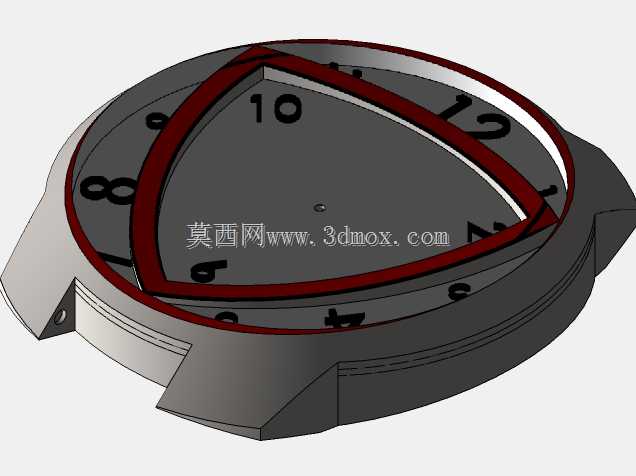

　　这款腕表结构的设计切入点，没有沿用常规圆形整圈刻度的排布逻辑，而是把读时刻度区域做了三角边界的视觉收束，外露的表壳基体保留了腕表装配阶段的毛坯状态，没有叠加后盖、表带、表镜这些外围装配件，刚好把核心的表盘定位、表壳内槽配合、表冠安装位的结构关系完整暴露出来，方便结构设计人员核对每一处配合尺寸。从实际装配场景来看，日常腕表的内部要容纳石英机芯或者机械机芯的固定座、表盘衬圈、指针轴套、防水密封圈，常规圆形表壳的内圈是连续整圆，加工时走刀路径连贯，但这款做了三角视觉标识的表盘，红色三角框直接落在表盘印刷层上方，三角的三个顶点分别对准10点位、2点位、6点位附近的刻度区间，没有遮挡12、3、6、9这几个核心读时数字，

　　用户扫一眼就能通过三角边框快速锁定表盘中心区域，读时的时候视线不会在整盘零散刻度上漂移。做结构建模的时候首先要敲定的是表壳的外部安装边界：表壳整体外径控制在常规男士腕表的42毫米区间，厚度方向预留8毫米的总装配空间，其中表壳底槽占2.5毫米用来放机芯固定胶圈，表盘承载台占1.2毫米，上方留给表镜和防水胶圈的空间有2毫米，剩下的间隙用来避让指针转动的扫动空间，不会出现指针刮蹭表镜内表面的问题。表壳右侧伸出的表冠安装位做了局部加厚处理，常规表冠的柄轴直径是2.5毫米，这里的凸台厚度做到4毫米，既能保证柄轴穿过表壳壁之后有足够的螺纹啮合长度，调时间的时候拧动表冠不会出现晃量，也能在表冠和表壳之间预留出防水密封圈的安装槽，

　　哪怕是日常洗手溅水的场景，密封圈的压缩量控制在0.3毫米就能达到基础的生活防水要求。很多创意腕表设计容易犯的错误是只做外观曲面，忽略内部机芯的固定尺寸，这款结构在建模的时候先把通用三针石英机芯的外轮廓作为基准特征锁死，表壳内槽的四个定位卡爪刚好卡在机芯外壳的四个定位缺口上，装配的时候不需要额外打胶固定，把机芯压入卡爪之后就能实现周向防转，后续维修拆机芯的时候用镊子轻轻拨开卡爪就能取出，不会损伤表壳内壁。表盘上的红色三角装饰件如果做成立体金属件，需要在表盘表面预留0.5毫米深的嵌槽，三角饰件的背面做两个定位插柱，对应表盘上的两个定位孔，装的时候点少量厌氧胶压入即可，不会因为日常佩戴的震动出现饰件脱落；如果是直接印刷在表盘面上，

　　就要注意三角线条的宽度控制在1.5毫米，太细会在远距离读时的时候看不清边框轮廓，太粗又会遮挡旁边的阿拉伯数字刻度。从应用场景来说，这类创意造型腕表主打日常休闲佩戴，既可以作为潮流配饰搭配日常穿搭，也可以作为礼品类的文创计时产品，结构上不需要追求复杂的陀飞轮或者万年历结构，用成熟的通用三针机芯就能降低生产装配的不良率。建模过程中还要核对表耳的安装间距，图中表壳上下伸出的四个表耳连接位，相邻两个表耳的内侧间距控制在20毫米，适配通用宽度20毫米的硅胶或者皮质表带，表耳上的生耳孔直径做1.8毫米，匹配标准1.6毫米直径的生耳，用户后续自行更换表带的时候不需要额外定制配件，通用互换性很强。表壳的边角位置全部做了R0.8毫米的圆角过渡，既避免佩戴的时候棱角刮蹭手腕皮肤，也在数控加工表壳外壳的时候，避免小直径铣刀在清角位置出现断刀问题，后续做抛光或者喷砂表面处理的时候，圆角位置也不会出现积料或者打磨不均匀的情况。表盘上的阿拉伯数字刻度做了凸起0.2毫米的浮雕效果，不需要额外填充夜光涂层也能靠光影差提升刻度辨识度，如果要加夜光功能，在浮雕刻度的表面点涂夜光油墨，凸起的结构刚好能容纳油墨层，不会因为长期摩擦把夜光层磨掉。
