苏-27侧卫战斗机高精细三维建模作品

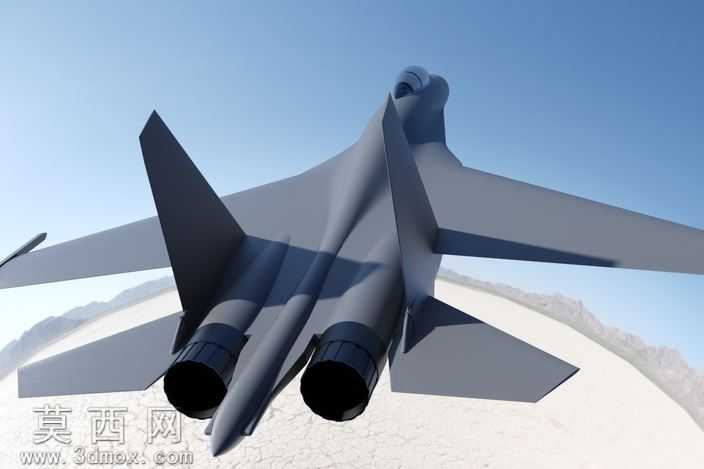

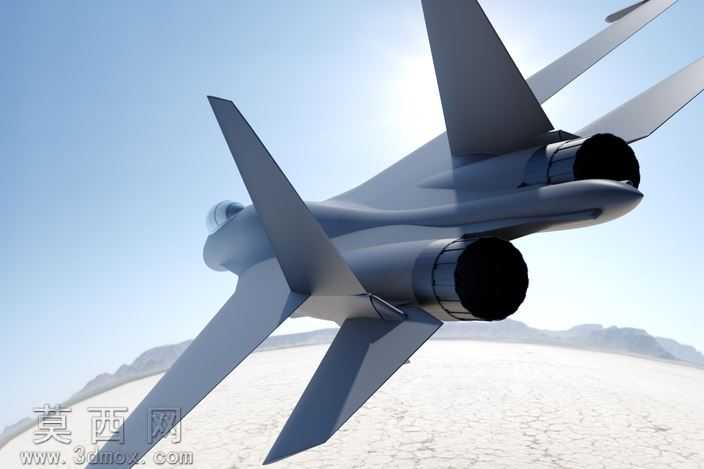

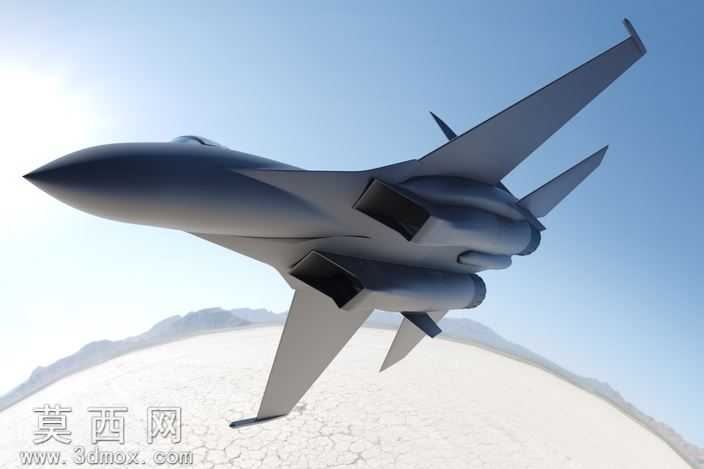

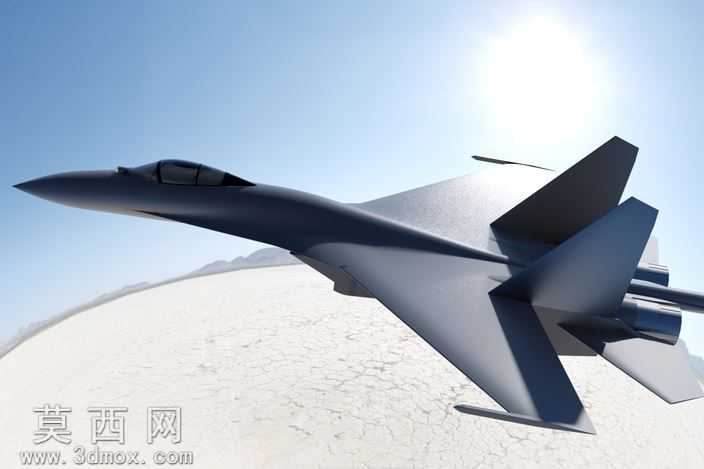

本作品为苏-27侧卫战斗机的高精度三维建模成果，建模过程依托Catia V5平台完成，核心围绕曲面造型能力展开训练与实现，最初作为法国工程奖学金项目的实践内容，目标是熟练掌握航空装备复杂曲面的三维构建逻辑。建模阶段首先梳理苏-27的整体气动布局特征，针对其翼身融合体的经典设计，采用多截面曲面、扫掠、桥接等曲面建模命令，逐段勾勒机身的流线型轮廓，重点校准机头雷达罩的圆锥过渡弧度、座舱盖的水泡型曲面曲率，确保机身整体曲面连续顺滑，无明显的拼接棱角，还原实机的气动外形特征。针对双垂尾、全动平尾以及后掠式主翼的结构，建模时单独拆分部件层级，先绘制各翼面的翼型基准线，通过拉伸、偏移生成翼面的基础实体，再对翼根与机身的衔接区域做曲面过渡处理，还原实机翼身融合处的平滑结构，同时对垂尾的后掠角度、平尾的安装位置做精准的尺寸匹配，保证各翼面的相对位置符合实机的设计比例。动力系统部分，针对机尾并列布置的两台大推力涡扇发动机尾喷口，建模时还原了喷口的多层收敛片结构，通过阵列、环形阵列命令生成单片收敛片后完成整圈排布，同时对发动机舱与机身、尾翼的衔接区域做曲面优化，避免出现生硬的结构转折。材质与渲染阶段，机身主体采用哑光深灰航空涂装材质，调整材质的粗糙度、金属度参数，模拟战机蒙皮的半金属哑光质感，尾喷口区域单独赋予高温灼烧后的深色金属材质，添加轻微的做旧质感提升真实度；场景搭建采用晴朗天空作为环境背景，地面搭配浅白色模拟雪地起降场的环境，通过三点布光方案，主光源模拟正午太阳光的照射角度，添加辅助光补全机身暗部细节，搭配环境光遮蔽效果突出机身的结构层次感，渲染视角选取机尾后上方的斜向视角，完整展示战机的双发布局、翼面结构与整体气动外形，清晰呈现建模的曲面精度与结构还原度。整个建模过程严格遵循航空装备的外形比例逻辑，在保证曲面顺滑度的同时，兼顾了各结构部件的相对位置准确性，既完成了曲面造型技能的训练目标，也精准还原了苏-27战斗机经典的气动外形特征。
