小型航模用隐藏式控制角结构设计

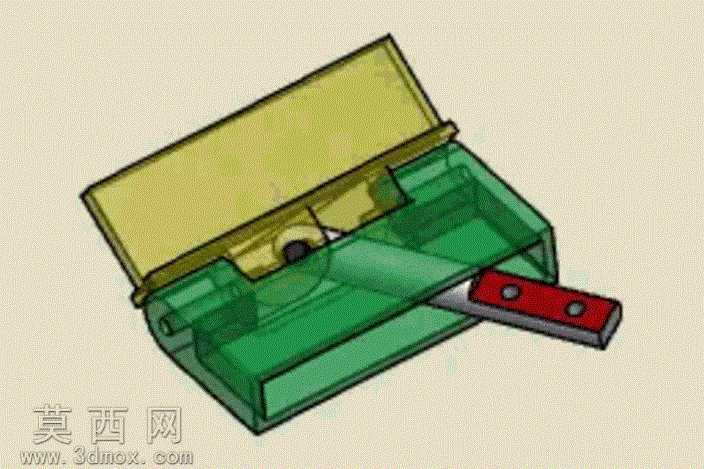

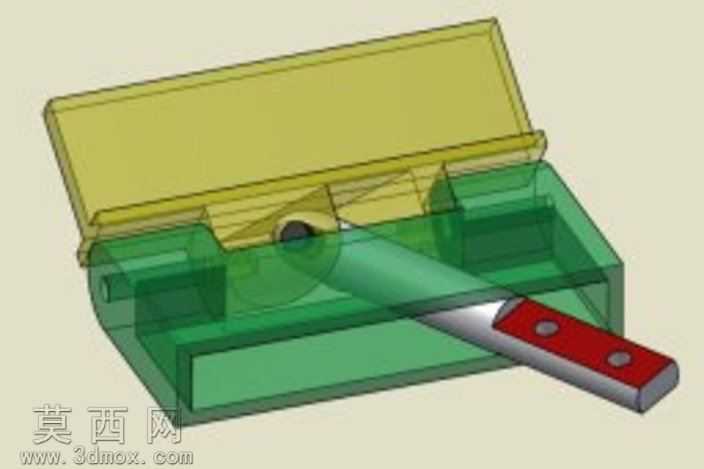

本作品为适配小型遥控航模设计的隐藏式控制角三维结构，建模阶段采用Autodesk Inventor完成全参数化零件搭建与装配约束，整体结构分为盒状基座、上翻盖、操纵拨杆三个核心组成部分。基座采用半透明绿色塑料质感材质渲染，能够直观展示内部的铰接传动空间，上翻盖设置为半开合状态，还原日常检修与装配时的结构形态，拨杆部分采用红黑撞色材质区分，金属铰接轴做了金属光泽质感处理，清晰呈现操纵力的传递路径。设计思路围绕小型航模的表面气动优化需求展开，将传统外露的控制操纵结构完全收纳于机身蒙皮内侧的盒状基座内，仅保留极小的拨杆伸出段连接舵机与操纵面，最大程度降低外露操纵件带来的飞行阻力，同时避免外露结构在起降、擦碰过程中出现损坏。结构设计上，基座内部预留了足够的铰接转动余量，翻盖与基座采用侧边铰接结构，无需完全拆解即可完成内部传动件的调试与维护，拨杆与内部传动件的连接位置做了限位结构设计，能够避免操纵行程超限导致的舵机损坏。需要注意的是，该结构受限于内部收纳空间的尺寸，传动件的结构强度存在一定上限，仅适配起飞重量较小的小型遥控航模使用，若应用于尺寸更大、舵面操纵力矩更高的航模产品，会出现结构强度不足、操纵形变过大的缺陷，无法满足大尺寸航模的操纵精度与结构可靠性要求。整体建模过程中对各零件的配合公差做了合理预留，所有活动部件均设置了合理的装配间隙，既保证结构转动顺畅无卡滞，也避免间隙过大导致的操纵虚位问题，渲染阶段通过半透明材质的运用，清晰展现了内部隐藏的操纵原理，无需拆解装配体即可直观理解整个控制角的力传递逻辑与工作方式。
