坐式髋关节屈伸康复训练器械

　　该器械面向康复科、运动训练室、社区健身中心及家庭理疗场景，主要用于髋关节屈曲、伸展方向的控制性活动训练。使用者以坐姿进入设备，背部由高靠背承托，双手握持扶手稳定躯干，双脚放置于低位脚踏组件上，通过腿部往复摆动带动髋关节在安全角度内完成屈伸动作。相比站立式训练，坐式结构能够降低腰部代偿和跌倒风险，适合术后早期关节活动度恢复、下肢肌力重建、久坐人群髋部柔韧训练以及运动前针对性热身。

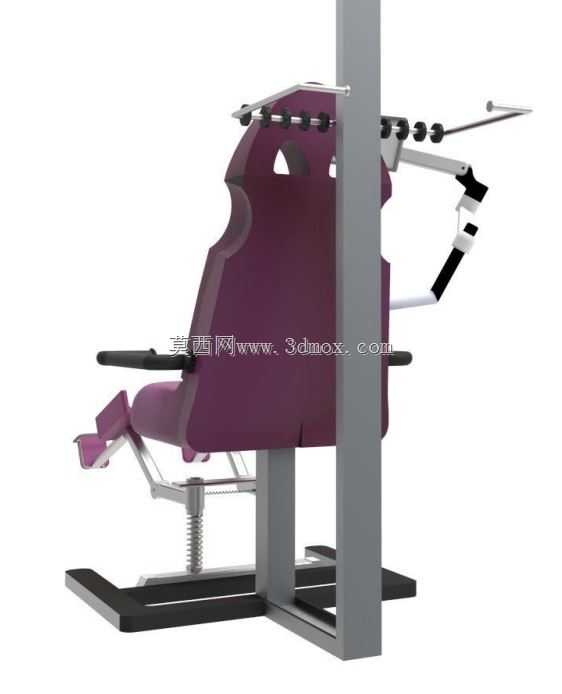

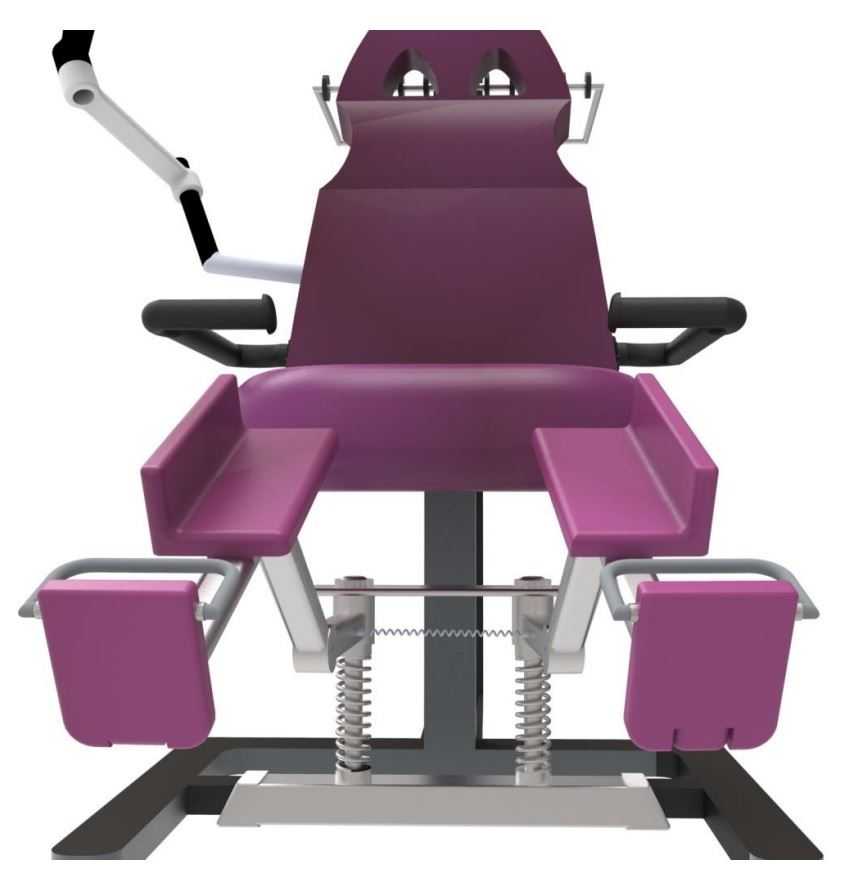

　　设备主体由靠背座椅、双侧扶手、底架支撑和下肢脚踏连杆机构组成。靠背采用较高的包覆形态，上缘预留头枕区域与镂空观察位，可在训练中维持胸背对齐；座垫前缘保留足够退让空间，避免大腿后侧受压影响摆动。扶手位于座椅两侧，高度与握持角度按坐姿自然屈肘状态设定，既方便使用者发力固定上身，也便于护理人员在旁辅助。底架采用前伸后展的低重心布局，脚踏受力点位于底架包围范围内，往复加载时整机不易翘动。

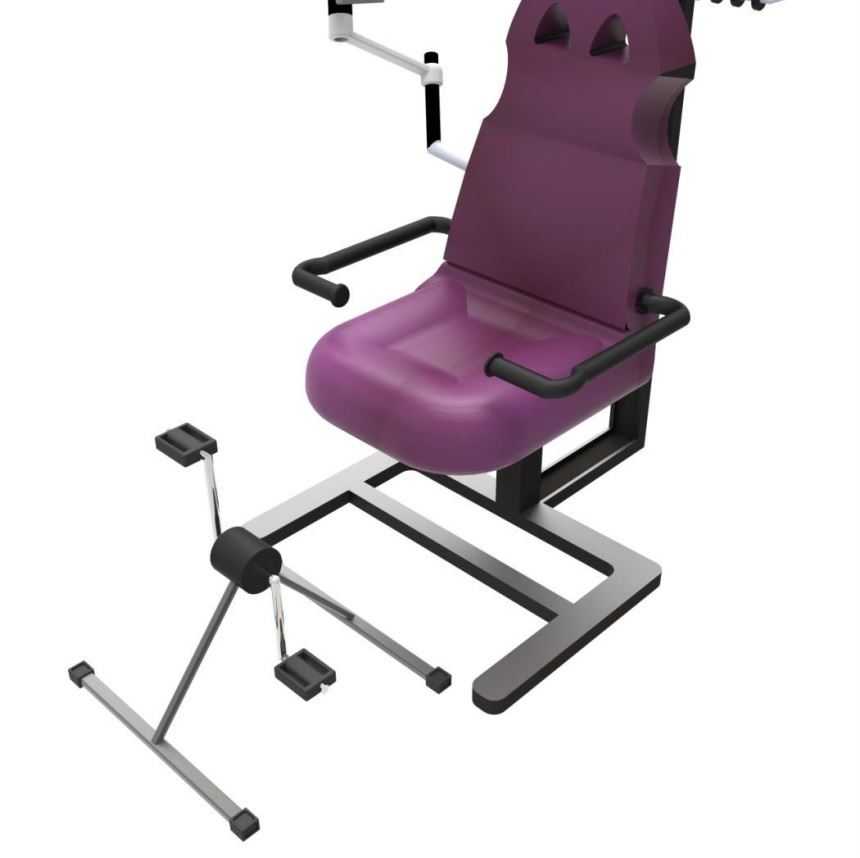

　　下肢训练部分设置两组脚踏位置，前端踏板与侧向连杆配合，可引导单侧或双侧腿部沿近似圆弧轨迹运动。踏板表面采用防滑承载面，边缘设置挡边，脚部在推、拉过程中不易滑脱。连杆与底架之间通过回转节点连接，节点位置决定踏板轨迹和髋关节运动幅度；结构建模时需要重点校核回转轴线与人体髋轴的相对关系，若轴线偏置过大，训练中会出现膝、踝附加扭转。底架纵梁向前延伸至踏板下方，使蹬伸力直接传递到地面支撑区，后侧支脚则平衡靠背方向的倾覆力矩。

　　从外形边界看，设备占地呈长条形，座椅位于中后部，脚踏连杆向前展开，整体长度需覆盖使用者腿部完全伸展后的踏板位置；宽度主要由扶手外侧和底架支脚决定，需预留轮椅靠近及护理人员站位空间。高度方向以高靠背为最高点，靠背顶部应低于普通室内门楣和康复训练区吊挂件高度，便于整机移位。安装时底架四角应落在平整地面上，前支脚承受主要蹬踏载荷，后支脚负责靠背侧稳定；若放置于硬质瓷砖地面，可在支脚底部增加防滑垫，若用于地毯或弹性地面，则需校核支脚沉陷后踏板高度变化。

　　建模过程中，座椅曲面可按人体坐压轮廓建立，靠背与座垫之间保留过渡圆角，避免应力集中在弯折区。金属框架宜采用矩形管或圆管焊接结构，管件交汇处增加补强片；扶手外覆软性握持层，内部金属支架需承受使用者侧向拉拽。脚踏连杆属于反复运动部件，回转轴处应选用耐磨衬套或轴承，并在三维装配中保留拆装间隙。踏板与连杆连接角度不宜完全锁死，可允许少量自适应转动，以适应不同小腿长度和踝关节活动度。

　　功能设计上，该设备不追求复杂阻力源，而强调轨迹稳定、就位方便和躯干支撑可靠。若后续扩展阻力等级，可在连杆回转区域加装阻尼件或重锤挂接结构，但附加阻力不得改变踏板主轨迹，也不能使底架受力越过支脚稳定边界。对于康复用途，座椅与扶手的圆角、外露管件端部、脚踏夹点位置都需要做安全检查，手指可能进入的连杆摆动区域应保留警示间隙或设置护罩。整体结构在三维环境中可按人体百分位尺寸调整座高、靠背倾角、扶手间距和踏板起始位，从而覆盖不同身高使用者的髋关节训练需求。
