大型工业厂区工艺管线与生产装置布局

　　这套三维布局方案面向连续流程类生产厂区的整体规划，核心覆盖多层钢结构操作平台、纵横交错的物料输送管网、大型工艺处理主机以及配套检修通道的空间协同。做这类全厂级建模时，最先要卡住的不是单台设备的内部细节，而是不同标高层面的安装边界：底层预留泵组、阀组和重型主机的检修抽芯空间，中层布置主反应与分选单元，顶层走架空气相管线和除尘风网，所有平台的立柱落点必须提前和土建基础图对齐，避免后期管线和基础梁发生硬干涉。

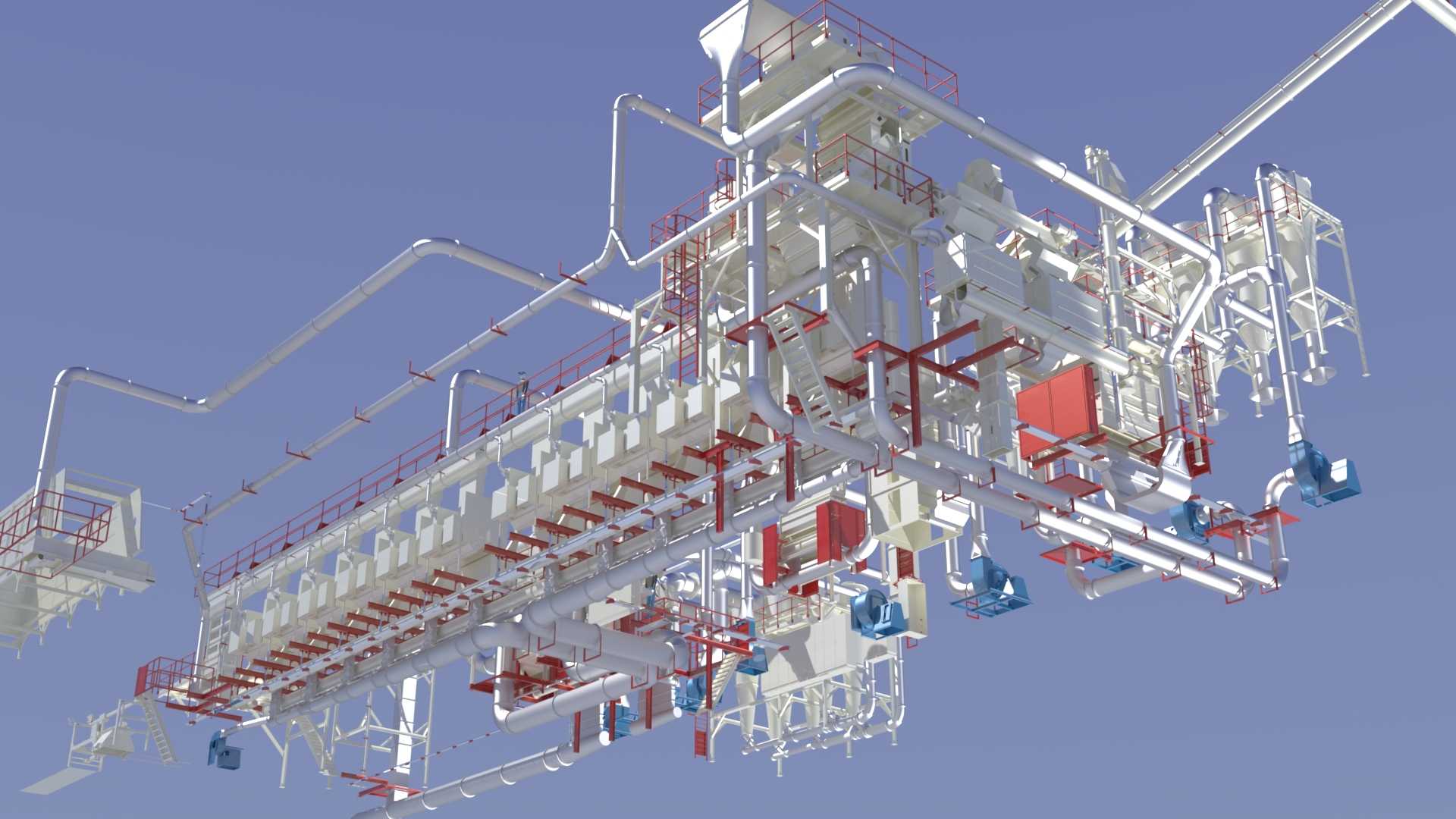

　　从实际投产运行的角度看，这类布局的核心诉求是物料流向顺畅、人员巡检路径无死角、吊装作业有足够净空。模型里的红色构件多为操作平台的护栏、爬梯和设备支撑框架，白色大口径管道承担散装物料的气力输送或者工艺流体输送，蓝色部件多为驱动端、阀组或者检修操作位，排布时特意将高频操作的阀门、仪表接口都朝向巡检通道一侧，操作人员站在平台走道上即可完成日常启闭和参数查看，不需要翻越管线或者搭设临时脚手架。

　　管线走向设计上，优先遵循“步步高”或者“步步低”的坡度原则，避免管网出现局部袋形低点造成积液、积料，对于需要定期清理的物料管线，在转弯和变径位置都预留了吹扫口和检修法兰的安装空间。多层平台之间的垂直爬梯、斜梯位置避开了上方设备的吊装投影区，厂区主通道上方的架空管线最低净空满足场内叉车、配件转运车的通行高度要求，大型主机的上方预留了检修吊钩的运行行程，后期更换转子、筛网这类重型配件时，可以直接通过厂区起重设备沿通道吊入设备位，不需要拆解周边管线。

　　建模过程中对不同专业的协同边界做了明确区分：工艺设备的本体接口方位、管口标高严格匹配设备厂家的出厂资料，钢结构平台的梁高、铺板厚度按照操作荷载取值，管线的支吊架落点直接生根在平台主梁或者专属管廊支架上，不会随意附着在设备壳体或者薄壁管道上。对于散热量较大的设备单元，周边管线特意留出了通风散热间距，高温管线和电缆桥架、自控走线的路径保持安全隔离距离，避免长期运行过程中热辐射影响线缆寿命。

　　空间排布上还充分考虑了分期扩建的预留接口，主管廊的一端留出了管线延伸的富余位置，后期新增生产线时可以直接从预留阀组接驳，不需要大面积切割改动现有管网。整套模型把厂区内所有可见的机械构件、管线、支撑结构都做了等比例还原，结构设计人员可以直接基于该模型校验各专业的干涉情况，施工人员可以直观对照管线的空间走向完成预制和吊装，设备选型人员也能通过整体布局确认单台设备的安装尺寸和周边检修空间是否匹配现场实际条件，大幅减少现场施工阶段的设计变更。
