带截流结构密封塑料瓶盖三维设计

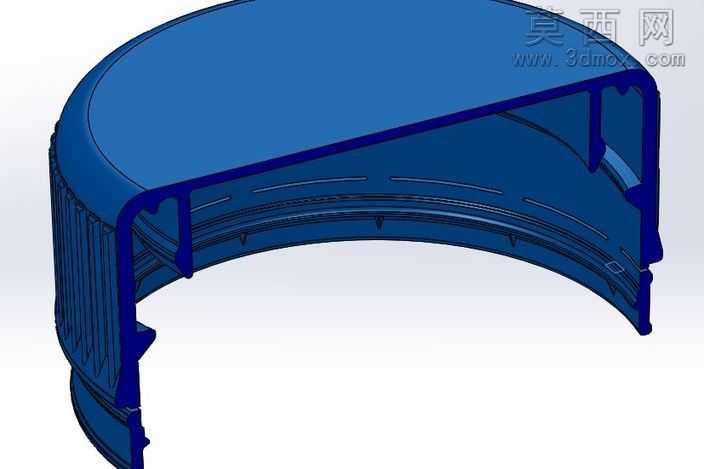

本作品为带截流功能的密封塑料瓶盖三维建模成果，建模过程依托三维参数化设计软件完成，整体采用自顶向下的设计思路，先确定瓶盖的整体外轮廓尺寸，匹配对应瓶口的螺纹规格参数，再逐步拆分内部各功能结构，确保各部件之间的装配间隙符合注塑生产的公差要求。外观部分，瓶盖外侧设计有竖向防滑筋条，筋条的间距与深度经过反复调整，既保证用户拧动时的摩擦力足够，不会出现打滑情况，又避免筋条过于尖锐影响握持手感，顶部为平整圆弧过渡面，边缘做了圆角处理，去除锐边防止划伤。结构设计上，模型采用半剖展示形式，清晰呈现内部的多层密封结构：最外侧为与瓶口配合的外螺纹段，螺纹牙型采用标准梯形牙，螺距与牙高适配常规饮品瓶口规格，保证旋合后的连接强度；螺纹内侧设置有环形密封筋，装配后可紧密贴合瓶口端面，形成第一道密封防线，防止液体从螺纹缝隙渗出；内部延伸的截流结构为本次设计的核心，在瓶盖内部设置有带导流缺口的截流挡环，倾倒液体时可减缓液体流出速度，避免液体一次性大量涌出造成洒漏，同时挡环与瓶盖内壁之间设置有均匀分布的连接加强筋，提升截流结构的结构强度，避免长期使用后出现断裂变形。材质渲染阶段，主体采用食品级PP塑料材质，调整材质的粗糙度与反射参数，还原半哑光塑料的真实质感，剖切面处做了颜色区分处理，让内部结构的层次更加清晰直观，方便查看各部分的壁厚与连接关系。建模过程中对所有转角处都做了均匀的圆角过渡，既符合注塑成型的工艺要求，避免出现应力集中导致的部件开裂，也提升了产品整体的触感与外观精致度，整体壁厚控制在均匀的1.2mm区间，避免注塑过程中出现缩痕、缺料等生产缺陷，各功能结构的尺寸经过干涉检查，确保与标准瓶口装配时无卡滞、密封失效等问题，可直接用于后续的模具设计开模与产品生产验证。
