30A5CV凸轮式负荷转换开关三维建模作品

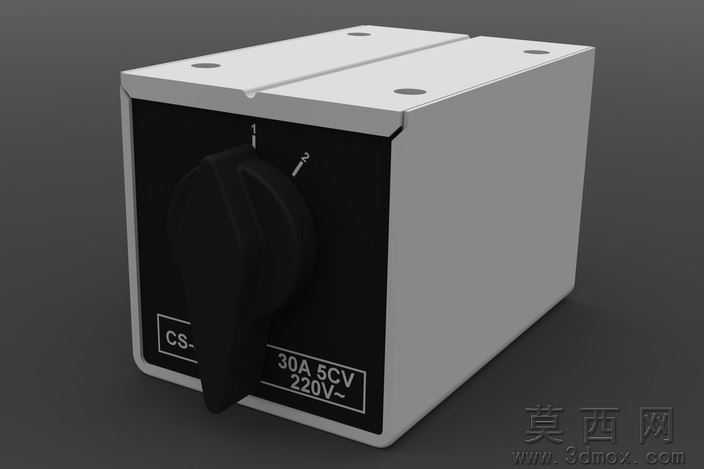

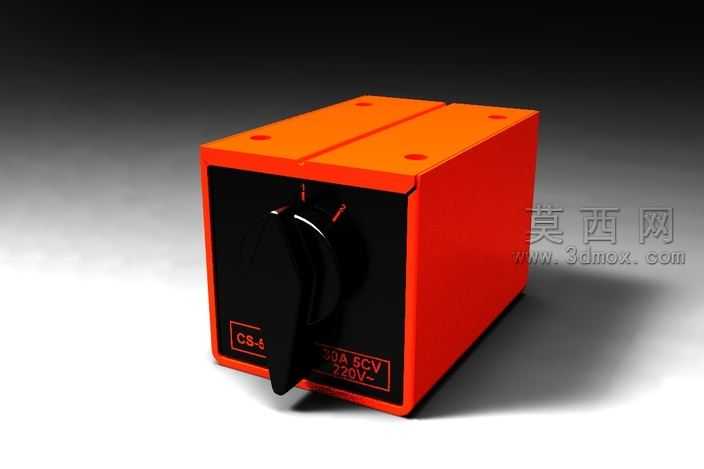

本作品为低压配电系统用30A 220V凸轮式负荷转换开关的三维建模成果，建模过程以还原实物结构与外观质感为核心目标，首先依据低压转换开关的通用结构尺寸进行基准搭建，先完成开关的方形金属外壳主体建模，外壳采用钣金类建模逻辑，精准还原外壳顶部的四个安装固定孔位、壳体的折边拼接结构，保证外壳的装配公差符合实际低压电器的生产尺寸规范。随后完成正面操作面板的结构建模，面板区域预留旋钮安装位、参数标识刻印位，还原面板上的档位标识刻度与参数标注区域的结构特征，操作旋钮采用符合人体工学的弧面造型，建模时细化旋钮的握持防滑纹理、旋钮与转轴的连接卡位结构，保证旋钮转动的结构逻辑符合真实凸轮开关的操作原理。内部结构建模还原了凸轮触点组件的基础排布逻辑，虽为外观展示为主的简化模型，但仍保留了触点腔室的分隔结构、进线出线端的接线位结构，确保模型可用于装配演示、外观渲染等场景。材质渲染阶段，外壳部分采用哑光银灰色金属材质，添加细微的磨砂颗粒质感模拟铸铝外壳的真实触感，正面操作面板采用哑光黑色工程塑料材质，旋钮部分采用黑色半哑光硬质塑料材质，参数标识区域做凹刻填白处理，还原实物的丝印标识效果。渲染时采用柔和的侧上方主光源搭配底部补光，弱化生硬阴影，突出开关的方正轮廓与旋钮的立体造型，整体模型结构规整，无多余破面与几何错误，各部件的装配关系清晰，可直接用于低压电气相关的方案展示、教学演示、产品宣传素材制作等场景，建模过程中兼顾了外观还原度与模型轻量化需求，在保证关键结构特征完整的前提下控制了模型面数，适配多场景的使用需求。
