四十英尺见方住宅建筑平面布局图纸

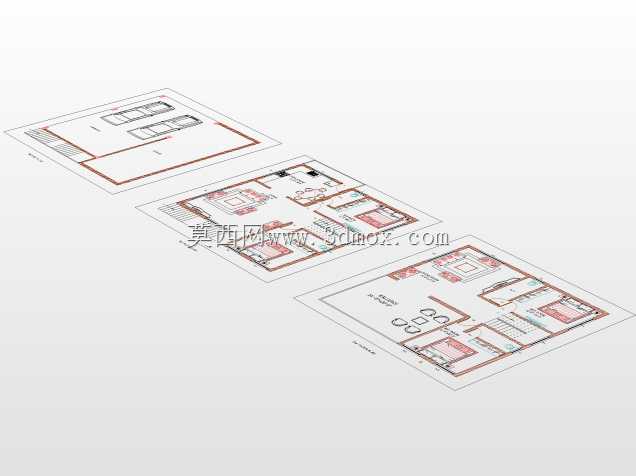

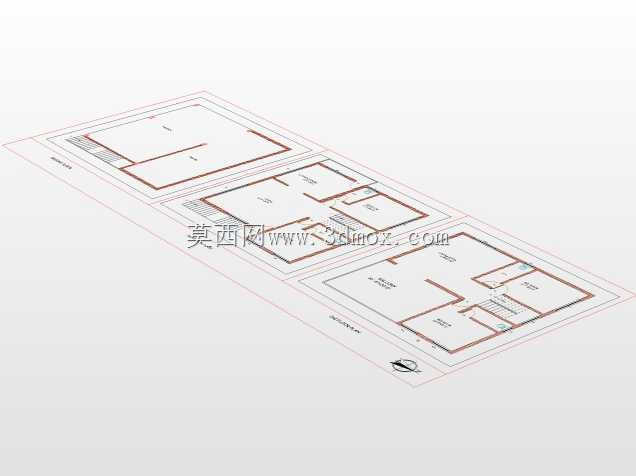

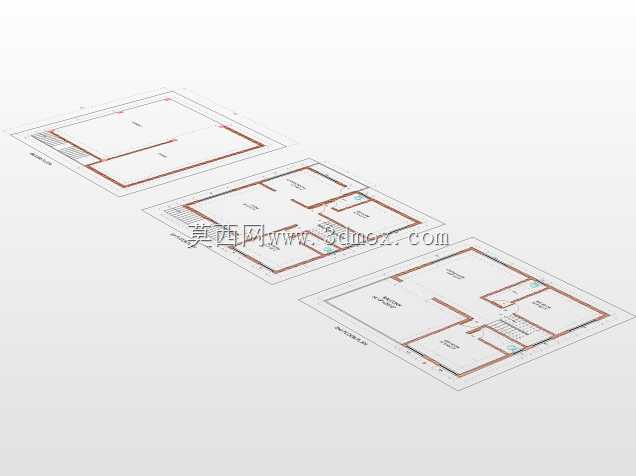

　　这套平面图纸围绕一块四十英尺见方的规整用地展开，整体外轮廓接近正方形，长宽边界控制在四十英尺量级，属于小面宽、进深紧凑的独栋住宅平面方案。从工程落地角度看，正方形用地在场地布置上有其天然优势：四周退线距离容易均衡，基础开挖、外墙放线和结构柱网对齐都比较直接，施工阶段的尺寸复核也相对省事。图纸把三层平面叠合展示，便于设计者逐层核对墙体上下对位关系，判断承重墙是否连续、楼梯间是否贯通、卫生间管井是否在同一竖向位置，这些都是建筑方案深化时必须反复校验的内容。

　　平面功能组织上，方案把居住空间按楼层进行动静分区。底层通常承担入户、公共活动与辅助服务功能，客厅、餐厅、厨房这类人员停留时间长、开间需求大的空间被布置在采光面较好的一侧；楼梯作为垂直交通核心，被放在平面中部偏内的位置，既缩短了各房间到楼梯的行走距离，也减少了楼梯对外墙采光面的占用。往上楼层则以卧室、书房等私密空间为主，房间尺度根据家具摆放和人体活动范围确定，过道宽度满足两人侧身通过及家具搬运需求。卫生间集中布置并上下对齐，这种处理方式让给排水立管可以垂直贯通，避免横管过长带来的坡度问题和检修麻烦，对后期水电安装和结构留洞都很友好。

　　墙体划分是这套图纸表达的重点。图中用不同线型区分外墙与内墙，外墙沿用地边界连续围合，形成完整的建筑围护轮廓；内墙则根据功能分区进行分隔，房间之间的隔墙走向尽量平直，减少转角和零碎墙段，这样在砌体施工或轻质隔墙安装时材料损耗更低。门洞位置结合家具布置和通行流线开设，门的开启方向避免正对床体或餐桌，也不让门扇互相碰撞。窗洞沿外墙均匀分布，保证主要功能房间都有自然采光和通风，暗房间尽量减少，楼梯间也通过侧窗或顶部采光获得一定自然光。

　　从结构思路看，规整的方形平面有利于荷载均匀传递。墙体上下连续的位置可以作为承重墙承担楼板荷载，跨度较大的客厅区域则需要在楼盖设计时加强梁或板的厚度，控制挠度和裂缝。图纸中楼梯的踏步走向、平台位置和上下层对齐关系表达清楚，楼梯间形成一个相对刚性的竖向筒体，对整体结构的抗侧刚度也有帮助。设计时需要核对楼梯净宽、踏步高宽比和平台深度，满足日常上下楼以及紧急疏散的要求。

　　在实际应用场景中，这类平面图纸可用于自建房方案沟通、报建基础资料准备、施工放线参考以及后续效果图与三维模型搭建。结构工程师可以据此布置梁板柱和基础，水电工程师可以据此安排插座、开关、灯具、给排水点和散热器位置，施工队则依据墙体定位线进行基槽开挖和墙体砌筑。图纸的尺寸边界清晰，四十英尺见方的总轮廓让用地面积、建筑面积和房间净面积的核算都比较直观。

　　建模时建议先按外墙轮廓拉出建筑整体体量，再逐层叠加内墙、门窗洞口和楼梯构件，把三层平面的对应关系在三维中核对一遍，容易发现二维图纸中隐藏的上下层错位、管井打架和楼梯碰头问题。墙体交接处要注意闭合，门窗洞口要与墙厚匹配，楼梯踏步数量和层高要反复核算。通过这种平面与立体结合的方式，方案中的空间尺度、流线组织和结构逻辑都能得到更完整的验证，为后续施工图深化和现场施工提供可靠依据。
