五十乘八十英尺住宅平面布局三维轴测图

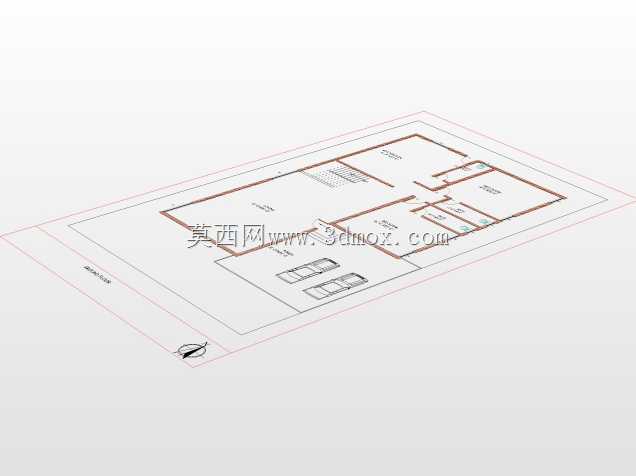

　　这套五十乘八十英尺的住宅平面轴测模型，是在实际建筑方案推敲阶段反复打磨出来的成果，整体以俯视斜轴测的方式呈现，把墙体走向、房间分隔、门窗洞口以及内部家具布置全部落在同一张图纸上，方便结构、水电、装修各专业在同一基准上对齐。做这类户型图，最先要卡住的是用地边界——外轮廓按五十英尺宽、八十英尺深控制，四周预留出外墙厚度与散水位置，内部再根据动线把公共区与私密区分开。从轴测视角往下看，左侧长条区域安排了起居与餐厨连通的开放空间，右侧则切分出若干独立房间，墙体用双线表达承重与隔墙的区别，门洞位置提前留出，避免后期开槽打断结构梁。

　　实际工程里，这种平面轴测图最常用在方案汇报阶段。业主往往看不懂纯二维的黑白线稿，把平面拉成带透视的轴测之后，房间的大小关系、走廊的宽窄、家具摆进去之后剩余的活动空间一眼就能看明白。图里能看到沙发、床、橱柜这些块体都按真实英尺比例放进去，不是随便堆个示意方块——比如双人床按六英尺半左右的长度占位，厨房操作台沿墙布置后还要留出转身的通道，这些细节直接决定了户型好不好用。

　　设计思路上，这套布局优先保证了主要房间的采光面，沿外侧墙体集中开窗，内部走廊尽量短，减少纯交通面积的浪费。墙体交接处做了规整的直角对位，轴测里能清楚看到每道墙是怎么从外轮廓一路延伸、在哪里被门洞打断，这种表达对后续算墙体工程量、统计门窗数量都很直接。指北针放在图纸左下角，配合轴测角度，施工方拿到图就能判断每个房间的朝向，安排空调外机位和太阳能管线的时候有依据。

　　从安装边界来说，五十乘八十英尺的总尺寸换算下来属于紧凑型独栋用地，外墙皮到红线的退距要在总图阶段先核一遍，模型里把外轮廓画实就是为了提醒后续专业不要越界。内部隔墙采用轻质分隔时厚度可以压薄，承重外墙则保留足够厚度，轴测图通过线宽和颜色把这两类墙区分开，红色细线勾出的是辅助定位轴线，棕色粗线是实际墙身，灰色块体代表家具与固定设施。

　　在三维建模过程中，这类图纸通常先在二维环境里把墙线、门窗洞口画准，再整体拉伸成带高度的墙体，最后切换到轴测视角叠加家具块。好处是修改的时候只要动二维底图，三维轴测会跟着更新，户型调整阶段反复挪墙、改门洞位置也不会乱。图中还能看到几个小房间内部布置了卫浴设施，洁具与墙体之间预留了规范要求的操作距离，这些尺寸在平面阶段就要卡死，否则装修阶段会出现门打不开、马桶侧边距不够的硬伤。

　　对于从事建筑结构设计和装修深化的工程师来说，这种轴测户型图既是沟通工具，也是校核工具。沿着轴测的对角线方向看过去，前后墙体不会完全遮挡，能同时核对房间进深与开间比例，发现二维平面图里容易忽略的动线交叉问题。整套模型把建筑边界、结构墙体、功能分区、家具占位四个层次叠合在一起，拿来做方案比对、面积分摊统计、施工交底都能直接用，不需要再额外翻多张平立剖去拼凑空间关系。
