手摇咖啡磨钻床转接辅具结构设计

　　这套转接辅具面向手摇咖啡研磨机的电动化改造场景，解决手动磨豆转速低、操作费力的实际痛点，可直接装夹在台钻、手持电钻等带标准钻夹头的旋转设备上，将钻轴的旋转扭矩传递给咖啡磨的五角输入轴，实现电动驱动研磨，也可用于同接口结构的小型手动旋转器具的动力转接，在咖啡门店设备改装、家用磨具升级、小型手动机构动力测试场景中都有明确的实用价值。

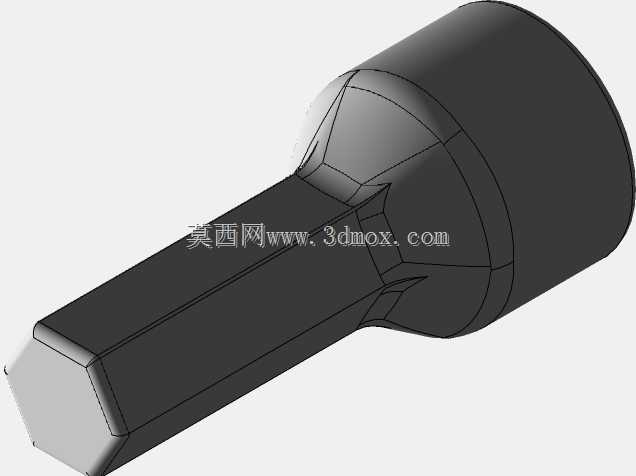

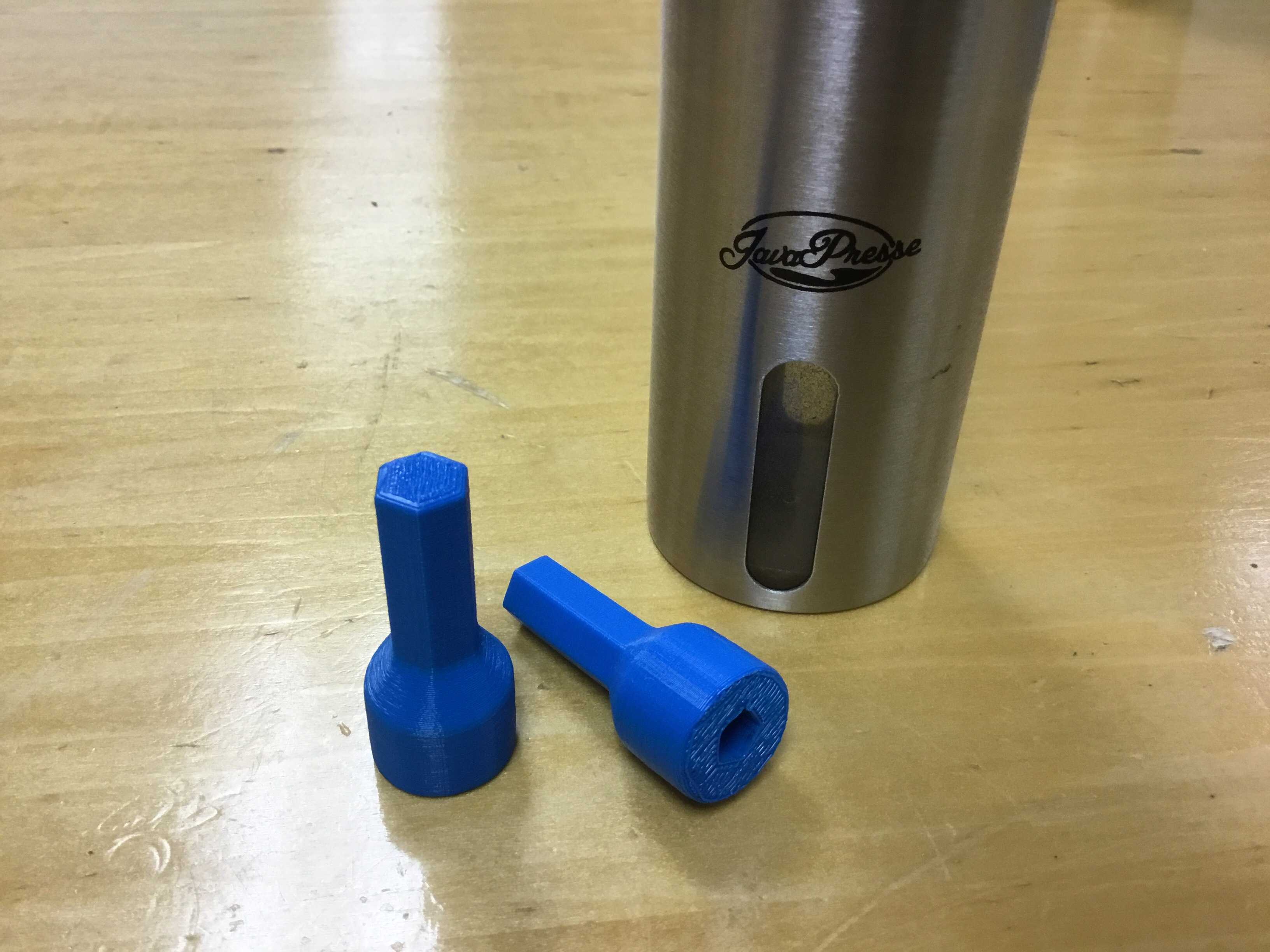

　　从实际使用逻辑来看，整套辅件分为两个核心功能零件：其一为钻夹头连接柄，零件一端加工为标准外六角驱动结构，该六角面可直接卡入钻床主轴的内六角连接位，也可被三爪钻夹头牢固夹持，避免旋转过程中出现打滑空转；另一端为同轴五角套筒，内孔轮廓完全匹配JavaPresse手摇咖啡磨顶部的五角调节轴，套筒与轴体为小间隙配合，套入后即可传递周向扭矩，同时保留磨豆机原有研磨粗细调节的轴向活动余量，套筒不会卡死调节轴，用户仍可在装夹状态下微调研磨档位。其二为适配不同钻夹头规格的转接衬套，分别对应1/2英寸夹持规格的大钻夹头与3/8英寸夹持规格的小钻夹头，衬套外圆为标准光轴面，可被对应规格的三爪夹头定心夹持，内孔与主转接柄的六角段止转配合，让同一套五角套筒可以适配不同夹持能力的钻孔设备，无需重新加工连接端。

　　结构设计上充分考虑了3D打印工艺的成型特性与受力需求：五角套筒的壁厚做了均匀加厚处理，常规打印件壁厚取0.125英寸即可满足传递研磨扭矩的强度要求，若使用PLA、PETG等常见FDM打印材料，建议打印时选择实心填充模式，避免扭矩作用下套筒内壁出现开裂、滑牙问题；零件所有转角处均做了圆角过渡，既减少3D打印过程中的应力集中，也避免装夹时锐边划伤手或磨具表面。六角驱动柄的对边尺寸严格遵循标准六角扳手的通用规格，既可以被钻夹头夹持，也可以配合普通扳手手动加力，应急情况下无需电动设备也可驱动磨具运转。

　　安装边界与尺寸适配方面，五角套筒的内孔深度覆盖咖啡磨五角轴的全部插入长度，套入后轴端不会顶死套筒底部，预留有0.5mm左右的轴向间隙，保证磨豆机的调节螺纹可以正常旋动；转接柄的总长度控制在合理范围，装夹在台钻上时不会与磨豆机的机身顶盖发生干涉，套筒外壁与磨豆机顶部的塑料/金属外壳之间留有足够的安全间隙，旋转过程中不会刮蹭机身。针对不同品牌3D打印机的成型收缩率差异，五角内孔与六角外柄的配合尺寸预留了微量补偿余量，若打印后出现配合过紧或过松的情况，可直接在三维建模环境中按比例缩放零件整体尺寸，或单独调整插座位的边长参数，无需重构整个模型，大幅降低了二次修改的成本。

　　实际装配使用时，先将对应规格的转接衬套装入钻夹头并锁紧，再把五角套筒对准咖啡磨顶部的五角轴平稳压入，确认套筒完全卡合、无径向晃动后，启动钻床以低速档运转，即可带动磨豆机内部磨盘转动完成研磨；拆卸时直接沿轴向拔出辅件即可，不会损伤磨豆机原有调节结构。整套结构没有复杂的装配关系，所有零件均为一体成型，无需额外紧固件，打印完成后去除支撑即可直接投入使用，兼顾了工装的实用性与增材制造的工艺便利性。
