木工椅扶手导轨精准钻孔定位辅具

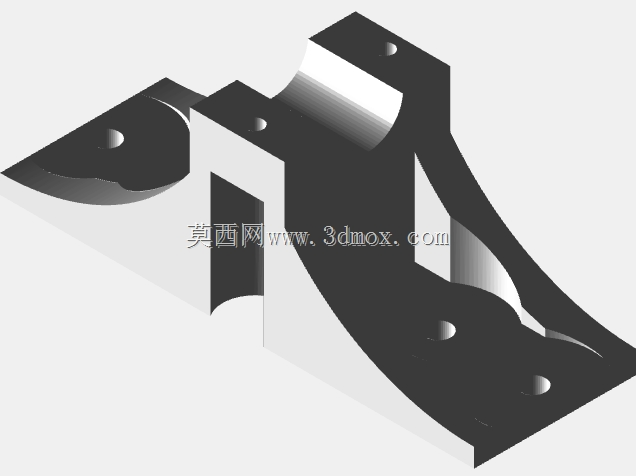

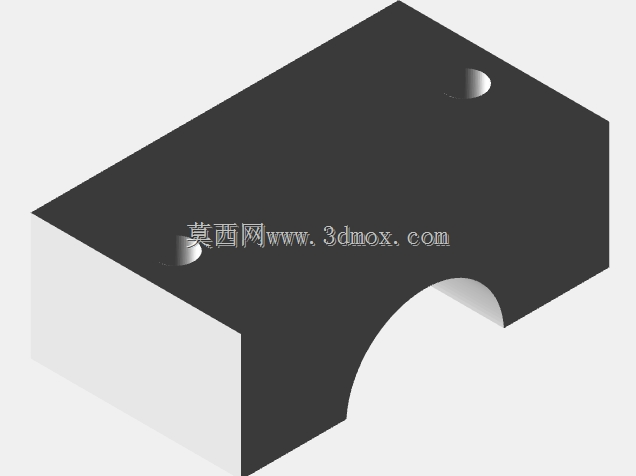

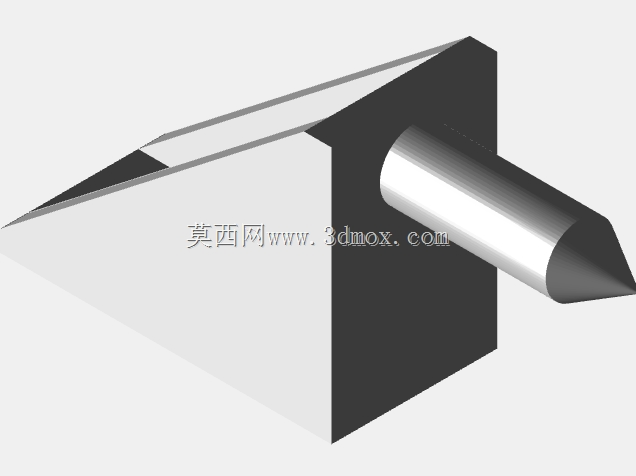

　　这款定位辅具主要面向实木温莎椅、棒榫椅的扶手导轨钻孔工序，解决椅类制作中扶手与导轨对接时孔位偏移、同轴度差的行业痛点。在椅类批量制作或手工定制场景中，扶手导轨上的安装孔直接决定棒榫装配的松紧度与结构稳定性，传统手工划线钻孔容易出现孔位歪斜、深度不一致的问题，导致后续装配出现缝隙、结构松动，而专用的木工钻孔设备成本较高，小型工坊或个人制作者难以承担，这款辅具刚好填补了小型加工场景下高精度钻孔的需求空白。从功能设计来看，整套辅具分为三个可拆分组件，核心是钻套定位结构，适配0.625英寸规格的钻头使用，钻套采用耐磨结构设计，能在多次钻孔作业后依然保持导向精度，避免钻头晃动造成的孔位扩孔、内壁粗糙问题。

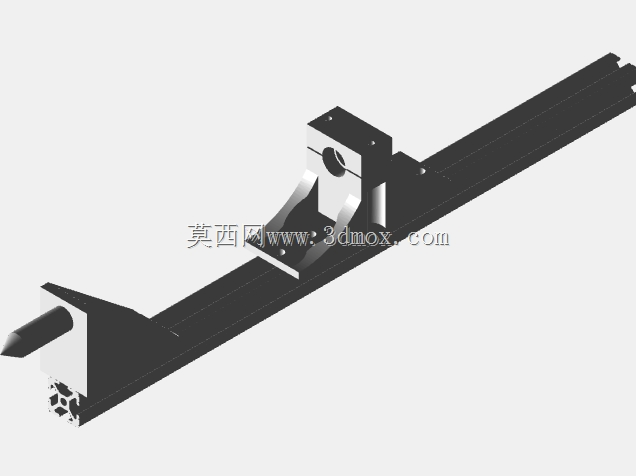

　　辅具的基座采用T型槽框架适配结构，可直接卡装在四槽导轨上，导轨适配规格覆盖1英寸与25毫米两种常见的木工导轨宽度，安装时无需额外改造现有导轨结构，直接卡合后即可完成定位，适配长度可根据实际加工的导轨长度灵活调整，没有固定的长度限制，能适配不同尺寸规格的椅类扶手加工需求。设计过程中优先考虑了加工场景的易用性，基座底部做了与T型槽匹配的凸台结构，卡入导轨后不会出现横向窜动，钻套安装位与导轨基准面的垂直度经过校准，能保证钻头垂直向下进给，避免斜孔问题。配套的锁紧结构采用标准紧固件实现，钻套安装位的锁紧螺钉可快速固定钻套，更换不同规格钻套时无需拆解整个辅具，松开锁紧件即可完成替换。

　　辅具的整体外形贴合导轨安装面设计，突出导轨表面的高度控制在1英寸范围内，不会在钻孔作业时与电钻夹头发生干涉，安装后整体占用空间小，不会影响相邻工位的操作。实际使用时，先将辅具基座卡装在待钻孔的T型槽导轨上，滑动到预设的孔位位置后通过端部的锁紧螺母与圆头紧固件固定，确认钻套中心与划线孔位对齐后，即可将钻头插入钻套开始钻孔，钻套的导向作用能完全抵消手持电钻的晃动量，钻出的孔位同轴度、垂直度都能达到棒榫装配的要求，无需后续二次铰孔修正。

　　针对木工加工中常见的铝轨旁钻孔间隙问题，这款辅具的定位基准直接贴合导轨的安装基准面，不存在额外的定位间隙，钻孔位置的重复定位精度能控制在0.1毫米以内，同一批次的导轨钻孔位置一致性好，后续扶手装配时无需反复修配孔位。辅具的结构做了轻量化设计，整体重量较轻，在不同长度的导轨上移动定位时操作轻便，没有笨重工装的操作负担，同时所有棱角都做了倒钝处理，避免木工操作过程中划伤木料或操作人员。从安装边界来看，辅具适配的T型槽导轨为1英寸宽、1英寸高的实心标准规格，也可兼容同尺寸的铝制导轨，钻套中心到导轨侧面的距离经过校准，刚好匹配椅类扶手棒榫的安装位置尺寸，钻孔深度可通过电钻的深度尺直接控制，辅具本身不会干涉深度尺的测量。这套辅具的结构没有复杂的异形曲面，所有结构件都可通过常规的机加工或3D打印制作，维护时仅需更换磨损的钻套即可，基座部分可长期重复使用，相比采购专用的木工钻孔工装，成本优势明显，同时能达到同等的钻孔精度要求，非常适合小型木工工坊、手工家具制作者以及椅类定制场景使用，能大幅降低扶手导轨钻孔的操作难度，减少因孔位误差造成的木料报废，提升椅类整体的装配效率与结构稳定性。
